工控人家園 綜合討論 松下伺服和歐姆龍PLC的接線問題請教大家。

lzhpsky

工控小菜鳥

級別: 論壇先鋒

精華主題: 0
發帖數量: 910 個
工控威望: 1159 點
下載積分: 2815 分
在線時間: 769(小時)
注冊時間: 2009-08-02
最后登錄: 2025-10-23
查看lzhpsky的主題 / 回貼

樓主發表于: 2011-06-23 16:36

只看樓主 | 小中大

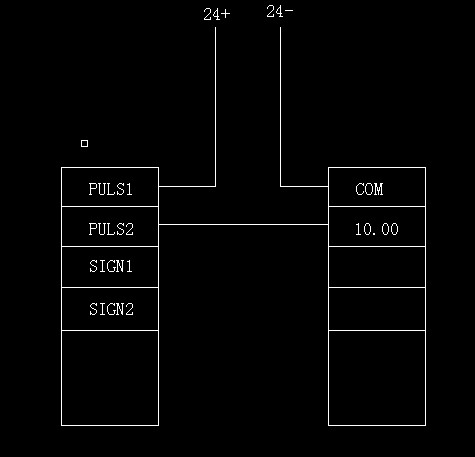

歐姆龍這個PLC是晶體管NPN輸出的，和松下伺服這樣接線對嗎？
對的話，中間用不用加電阻，加電阻的作用是什么呢？

lzhpsky

工控小菜鳥

級別: 論壇先鋒

精華主題: 0
發帖數量: 910 個
工控威望: 1159 點
下載積分: 2815 分
在線時間: 769(小時)
注冊時間: 2009-08-02
最后登錄: 2025-10-23
查看lzhpsky的主題 / 回貼

1樓發表于: 2011-06-23 17:36

只看該作者 | 小中大

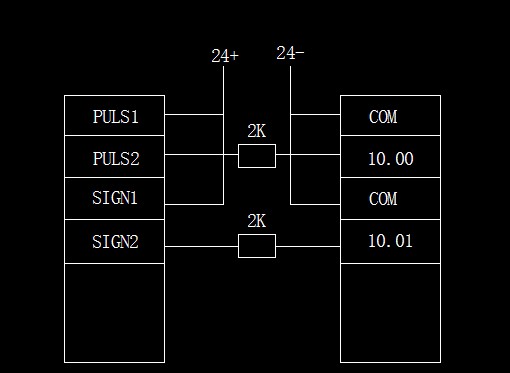

如果需要接電阻的話，是這樣接嗎？為什么？接上這個電阻作用是什么？為什么用2K的？

[ 此帖被lzhpsky在2011-06-23 18:17重新編輯 ]

jun888006

我年輕需要你指點但不需要你指指點點

級別: 工控俠客

精華主題: 0
發帖數量: 427 個
工控威望: 2982 點
下載積分: 1841 分
在線時間: 279(小時)
注冊時間: 2011-03-17
最后登錄: 2024-04-01
查看jun888006的主題 / 回貼

2樓發表于: 2011-06-23 17:42

只看該作者 | 小中大

好像不對吧
應該是1 2接24V PULS2接10,00 SIGN2接馬達方向不知道你是不是方向控制還有29接0V 那是伺服勵磁的我說的是位置控制的接線要看你用哪種方式：1 位置控制模式 2 速度控制模式 3轉矩控制模式 4全閉控制模式

電氣交流群：107855191

jun888006

我年輕需要你指點但不需要你指指點點

級別: 工控俠客

精華主題: 0
發帖數量: 427 個
工控威望: 2982 點
下載積分: 1841 分
在線時間: 279(小時)
注冊時間: 2011-03-17
最后登錄: 2024-04-01
查看jun888006的主題 / 回貼

3樓發表于: 2011-06-23 17:43

只看該作者 | 小中大

你的那種方式是4MPPS以下才有用
工控機的運動控制卡可以用的上適用于5V
