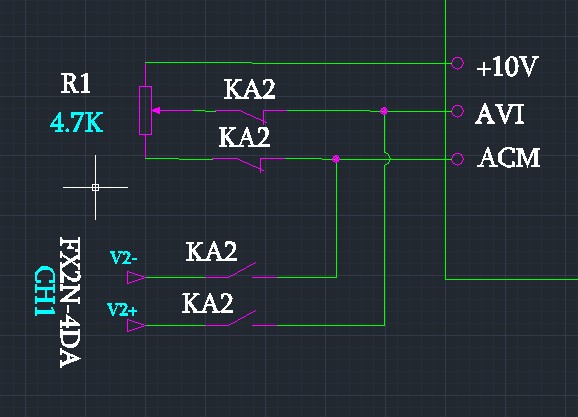

繼電器動作，給定就來自模擬量，

繼電器沒動作，給定就來自電位器！

這么切換可以不？  和下面那個AUI      -10V~+10V有什么關系不？

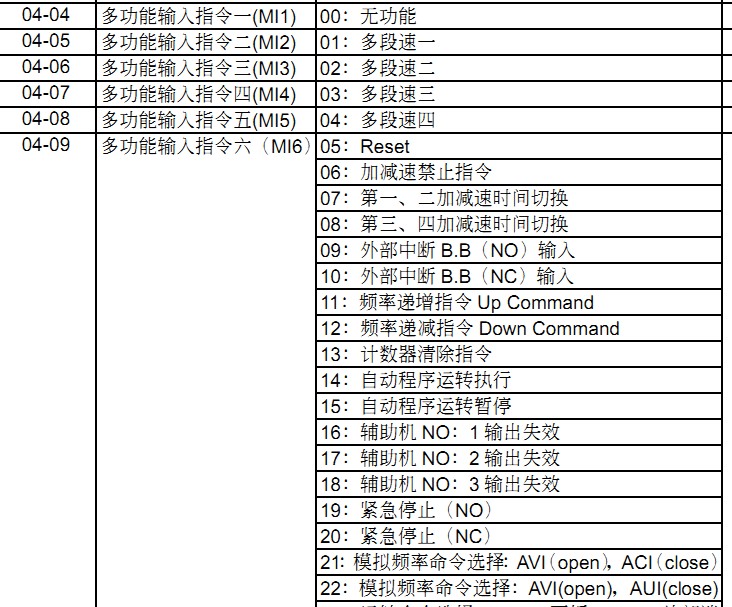

需要修改4-4~9多功能端子參數嗎？選22？

理論上來說，可以的，但沒用過臺達的東西，具體情況不清楚，知道三菱的品牌是可以的。

可以，但是的把正負10V斷開。就是外部模擬量輸入的時候把電位器的那端斷開。我們這的一臺型材擠壓機用的臺達變頻器就是這樣控制的。

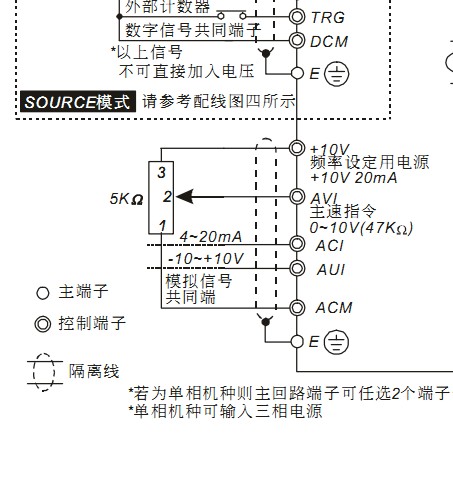

昨天下午仔細看了下變頻器的接線，接線是這樣的：你做的那個圖中的正負10V，AVI ，ACM是接外部電位器的。下面圖中ACI，AVI，ACM是接外部模擬量的（我們這個接在了AUI上，10V的模擬量）。我昨天特意咨詢了一下大連臺達變頻器的代理商，他們說正負10V，AVI，ACM這3個端子只能接外部電位器。模擬量只能用ACI或AVI。按照你的控制思路，這兩種輸入方式只能在同一時間輸入一種控制（是外部電位器或者模擬量），我們的控制實際上就是把這兩種輸入方式用繼電器做了個互鎖。
