snaly

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看snaly的主題 / 回貼

樓主發表于: 2011-07-08 23:29

只看樓主 | 小中大

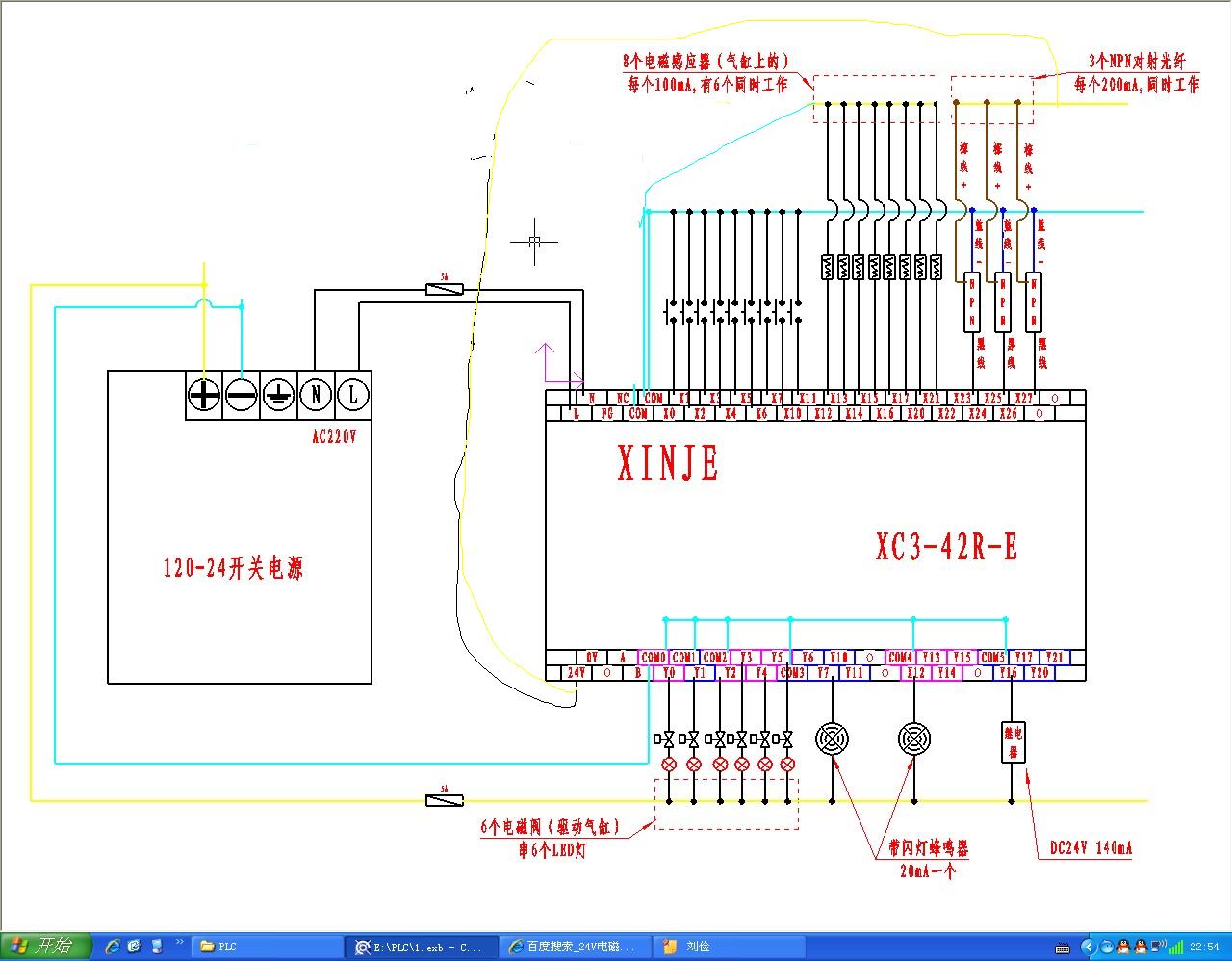

請看圖，采用的是信捷XC3-42R的PLC，AC220V接入。程序已編好，只差接線，我在網上查了好久了，大概有1個月的時間。但沒有找到相關的接線方案，這些都是借助參考網上的各類接法，自己繪出來的圖，用CAXA畫的，已上傳原文件，分別有CAXA和CAD文件。如圖片看不到的，請好心人下回來幫我修改錯誤的地方，學生感激不盡。謝

附件：

1.rar (53 K) 下載次數:57

農夫

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 339 個
工控威望: 4630 點
下載積分: 14608 分
在線時間: 190(小時)
注冊時間: 2011-06-07
最后登錄: 2023-12-16
查看農夫的主題 / 回貼

1樓發表于: 2011-07-09 02:00

只看該作者 | 小中大

樓主留言：

幫頂也得謝

ldq_yang

JAY LIU

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 367 個
工控威望: 537 點
下載積分: 1267 分
在線時間: 158(小時)
注冊時間: 2010-10-08
最后登錄: 2019-10-14
查看ldq_yang的主題 / 回貼

2樓發表于: 2011-07-09 07:42

只看該作者 | 小中大

幫不到你，你說的兩個軟件我都還沒裝

樓主留言：

可以在圖片上改的

chenlf

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 246 個
工控威望: 529 點
下載積分: 536 分
在線時間: 1154(小時)
注冊時間: 2007-07-04
最后登錄: 2025-08-15
查看chenlf的主題 / 回貼

3樓發表于: 2011-07-09 08:28

只看該作者 | 小中大

兩線式氣缸開關及電磁閥串led接法有誤。

樓主留言：

可并的，謝謝

本帖最近評分記錄：

下載積分:+5(xqx666) 熱心助人

工控組態

工控組態

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 250 個
工控威望: 1160 點
下載積分: 2945 分
在線時間: 327(小時)
注冊時間: 2009-09-03
最后登錄: 2025-08-28
查看工控組態的主題 / 回貼

4樓發表于: 2011-07-09 09:03

只看該作者 | 小中大

1.PLC輸入接線有誤.
2.指示燈不能與電磁閥串聯.

樓主留言：

這個輸入的錯誤是哪個地方？能指點一下嗎

本帖最近評分記錄：

下載積分:+5(xqx666) 熱心助人

thawless

不說盡力而為,只能全力以赴!

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 737 個
工控威望: 8151 點
下載積分: 6910 分
在線時間: 836(小時)
注冊時間: 2007-11-02
最后登錄: 2025-09-01
查看thawless的主題 / 回貼

5樓發表于: 2011-07-09 09:38

只看該作者 | 小中大

同意3樓意見！

樓主留言：

謝謝回復

liuhuaxing

LIUHUAXING

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 965 個
工控威望: 1172 點
下載積分: 3446 分
在線時間: 624(小時)
注冊時間: 2011-03-26
最后登錄: 2024-06-26
查看liuhuaxing的主題 / 回貼

6樓發表于: 2011-07-09 10:02

只看該作者 | 小中大

輸入端怎么又兩個COM呀，一般輸出端的COM是Xn的負極，輸入端Xn與COM本身通過外部開關可以構成回路，不用再接外部電源，你最好測一下COM與Xn是不是有24V電壓，電磁閥LED指示燈如果是用于面板信號指示應并聯于電磁閥兩端，還要注意極性，輸出端我個人習慣接法是COMn接正極（+24）或火線（L），望高手指正

樓主留言：

COM是Xn的負極。你所指的Xn是什么意思，請指點

本帖最近評分記錄：

下載積分:+5(凱撒大帝) 熱心助人

下載積分:+5(xqx666) 熱心助人

無憂山水

認真，謙虛

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 251 個
工控威望: 334 點
下載積分: 5207 分
在線時間: 250(小時)
注冊時間: 2010-07-13
最后登錄: 2019-01-23
查看無憂山水的主題 / 回貼

7樓發表于: 2011-07-09 13:00

只看該作者 | 小中大

信捷的沒有用過，就一般來說輸入COM本來就是電壓一極，不用在另行接入了，氣缸上的磁性開關可以直接用PLC的COM。輸出，建議電磁閥不要直接接到PLC 觸點上，容易造成PLC損壞，最好加裝中間繼電器。其他的用電驅動設備也最好這樣。在各路COM上加裝保險也很有必要。二，指示燈只能并接到電磁閥的電路上，不要串接。至于輸出端，COM的接入是選擇正極還是負極，我建議是選擇負極（220V選擇零線），這樣輸出端對地沒有電壓，可以避免線路出現故障時，在PLC輸出端觸點燒壞，損毀PLC 。一家之言，請大家指教。

樓主留言：

感謝

本帖最近評分記錄：

下載積分:+5(xqx666) 熱心助人

希望向大家學習，能和大家一起交流、進步。謝謝。QQ:1162859666
郵箱：gp1162859666@foxmail.com
1162859666@qq.com

liuhuaxing

LIUHUAXING

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 965 個
工控威望: 1172 點
下載積分: 3446 分
在線時間: 624(小時)
注冊時間: 2011-03-26
最后登錄: 2024-06-26
查看liuhuaxing的主題 / 回貼

8樓發表于: 2011-07-09 18:34

只看該作者 | 小中大

Xn是指輸入端X01、X02、X03..............，7樓說的對，一般為了安全輸出端最好用繼電器過度一下。

樓主留言：

謝謝。明白

yuanshunk

天行健，君子以自強不息！！！

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 178 個
工控威望: 989 點
下載積分: 2475 分
在線時間: 65(小時)
注冊時間: 2010-05-13
最后登錄: 2018-11-16
查看yuanshunk的主題 / 回貼

9樓發表于: 2011-07-09 19:12

只看該作者 | 小中大

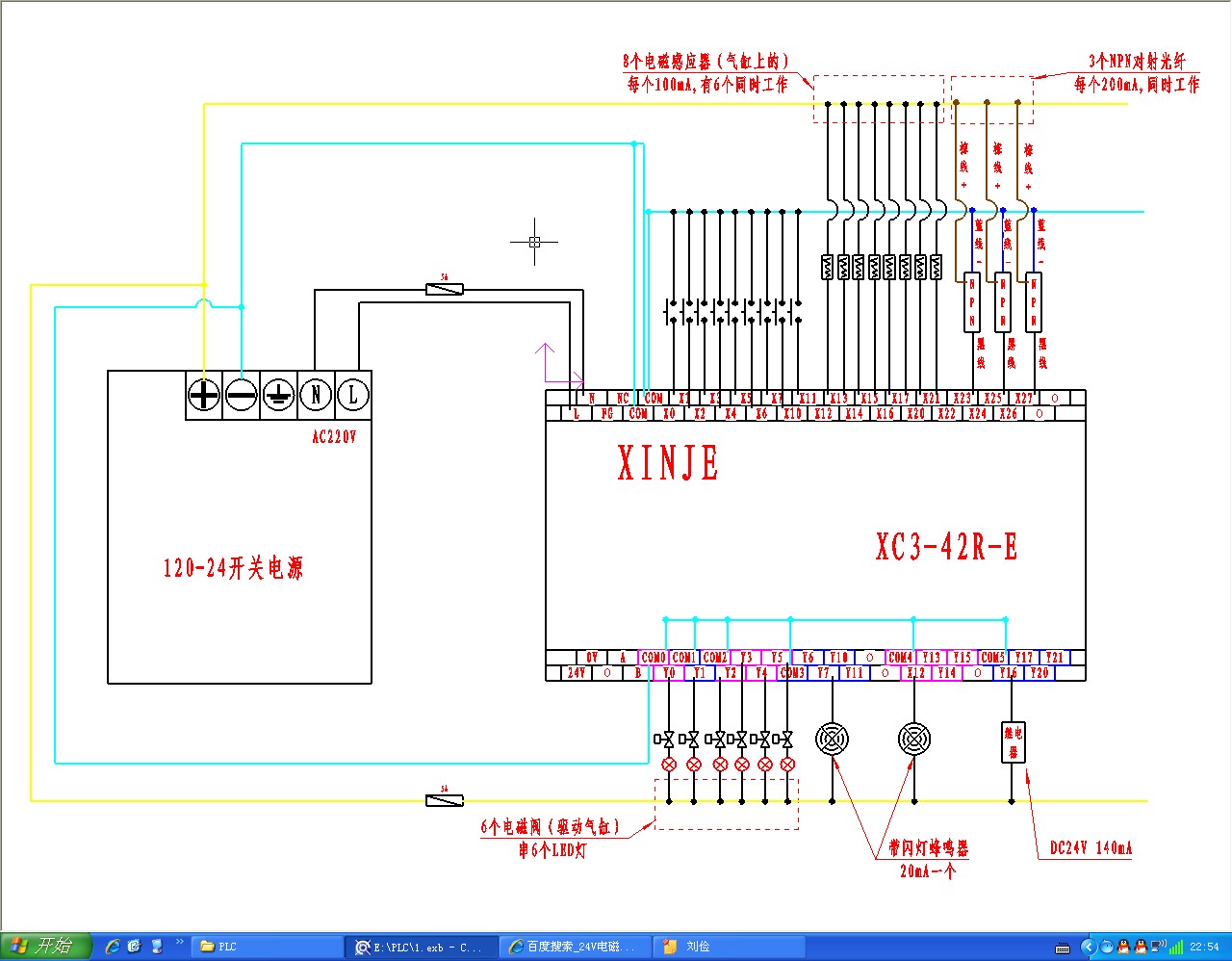

圖片：

PLC上的COM不要和電源供應器上的負極接上，光纖放大器的電源直接接PLC上24V和0V不要接電源供應器上,輸出端口的COM0----COM5接電源的負極不要接PLC的COM了，
看下~~
幫你改了下，不懂加QQ77323671

樓主留言：

熱心助人
明白了好多，我改天再改一下，在QQ上請教你，已加你Q啦，好Q，好人呀。謝。同時也謝各位回復的大俠

本帖最近評分記錄：

下載積分:+5(xqx666) 熱心助人

渤海邊

天下大事必作于細

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 160 個
工控威望: 327 點
下載積分: 2752 分
在線時間: 204(小時)
注冊時間: 2010-09-08
最后登錄: 2021-05-11
查看渤海邊的主題 / 回貼

10樓發表于: 2011-07-09 21:46

只看該作者 | 小中大

按9樓的改方做是對的，但是輸出的6個燈不能串接。還有一小點220V進線的保險建議接在L線上。

樓主留言：

保險只是隨便畫上的。到時接就改回火線啦。呵呵。謝謝

yangming0303

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 161 個
工控威望: 608 點
下載積分: 7371 分
在線時間: 177(小時)
注冊時間: 2009-09-28
最后登錄: 2025-05-20
查看yangming0303的主題 / 回貼

11樓發表于: 2011-07-11 12:10

只看該作者 | 小中大

學習了，
