引用

引用樓主jiayuanfu于2008-03-15 02:14發表的 100%能用的西門子S7-200編程電纜 :

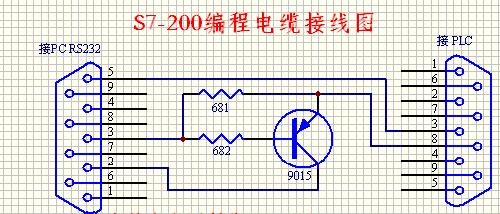

西門子S7-200編程電纜100%能用，絕對無損壞電腦和PLC，本人長期使用未出現過問題。安全可靠。(注：681是電阻，它的阻值是680歐姆；682是電阻，它的阻值是6.8K) [attachment=5563]

希望大家實話實說，我做了一條就不能用，絕對沒做錯

我沒有用過這樣的

我也沒有用過，我是朋友送給我的！

還是買一條吧。
這種山寨的數據線，我以前也很熱衷制作，做出來還能通信，我當時還很驕傲呢。

自從有一次，我做了一條 西門子S200 (CPU266CN)的編程電纜，把一個COM口燒了，我再也不做了。
圖上的數據線就幾個電阻就搞定了？太天真了，原裝西門子的數據線幾千塊呢？你把德國人的智商想的太低了吧。
就算圖上的數據線真能通信，肯定不支持熱插熱拔，沒有光電隔離。

第一個圖我做過，可以上傳下載。

謝謝1-4樓兄弟，我也曾想過，一條S7-200編程線纜最廉價也得200多元啊，2個電阻加一個三極管就能解決干嘛要做那么復雜，誰又愿意掏200元冤枉錢去買呢？

我按圖一做過，可以用的。
把S7－200的RS485轉RS232的

我買了一條，十多元錢，可以用，但是你再好關掉其中一個電源，不然有可能會燒端口的，小心為上！

其實我吃過這種虧，一條usb的三菱fx系列plc編程線用180元錢買的，用了三次就廢了，后來在這里看到有圖紙，就試著做了兩條，一直在用，感覺蠻好的，成本不到20元！你們說冤枉不冤枉？

按照?qǐng)D二（郝金紅）做的編程線，一直在用，沒問題。PLC是S7-200的上下載程序都好用，通信時，指示燈閃動，比較直觀。
