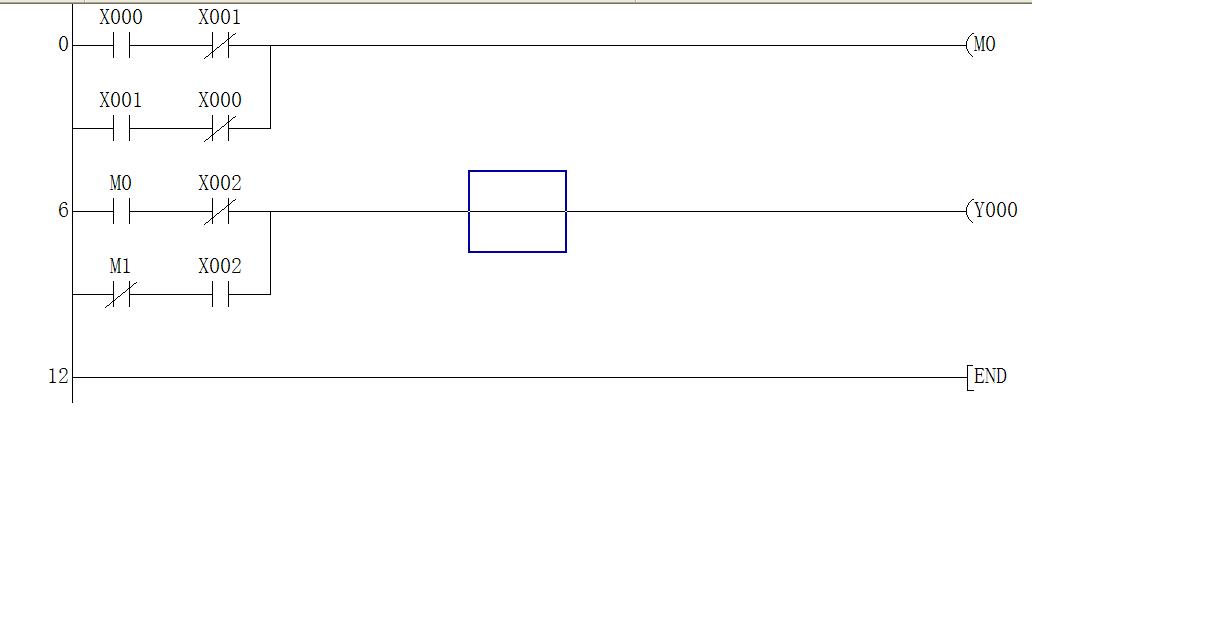

上圖是三地控制一盞燈 的電路，如果要將邏輯用梯形圖來表達，因為有橋接電路，不能直接用梯形圖畫出來，需要按照“從上到下，從左到右”的原則將每種邏輯（支路）畫出來：




在西門子官網論壇 也看到過關于“三地控制一盞燈”的編程，沒有看懂，覺得邏輯太復雜。因為，西門子S7-300的異或指令用在這里是非常合適的：
X I0.1
X I0.2
X I0.3
……
= Q0.0

應該不用這么復雜嘛

邏輯一點也不復雜，其實你可以看的出來就是說有一個為1，其他兩個一樣燈就會亮。兩個一樣的異或結果是0，那么為了要其結果為1，第三個就只有是1了。邏輯關系而已，會邏輯化簡嗎？

簡單的問題搞得這么復雜？

就好比時雙聯開關控制,m0雙聯輸出，y0是三聯輸出，如四、五、六等都一樣，都是這樣格式。

下面3個燈的常開觸點串在一起是多余的

有點意思！不過一般很少用得上，工控不像樓梯間，多地控制好像有點不安全。

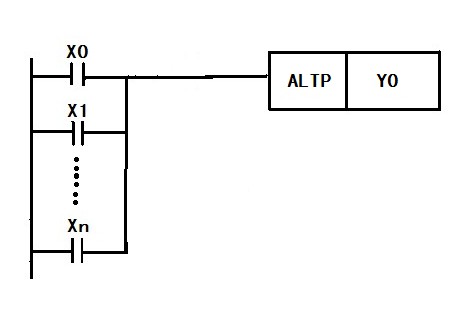

用PLC控制電燈,樓主不用那么復雜的做,把開關換成按鈕,所有按鈕并聯,全部輸入到一個點,每按一次,輸出狀態翻轉一次既可.

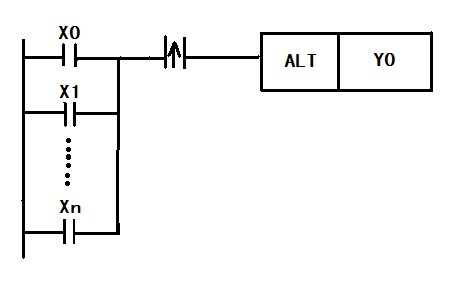

你要N地控制都可以：

錯了，重新整過：

圖好畫線不好接啊

真是復雜啊！
