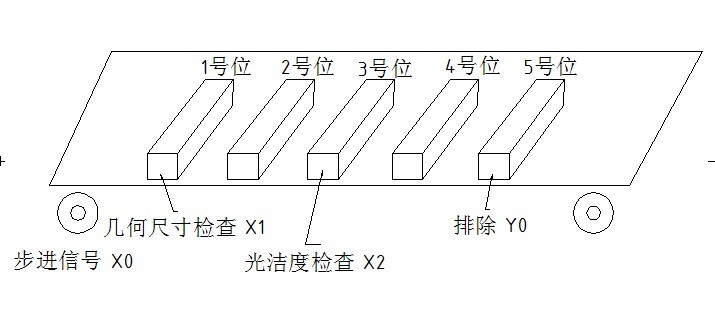

如圖所示，有一產品檢驗線，當 1號位或 3號位檢驗工件有問題時，對應感應器信號為 1，該工件在 5號位排除。試用最通俗易懂的程序編程。

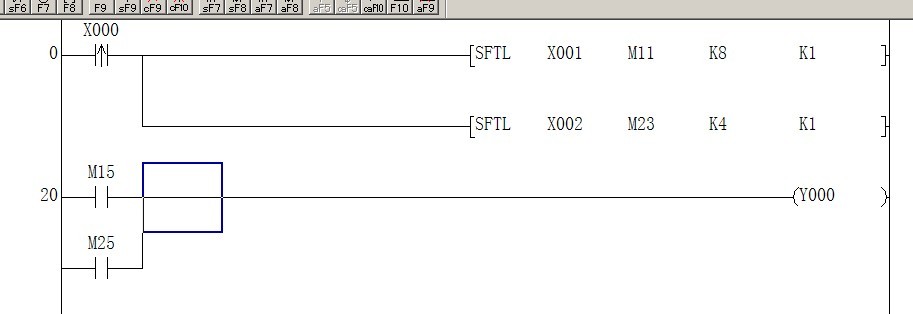

下面這個是我編的，用了位左移指令。
由于三菱PLC 的輸入 X ，不能摸擬強制ON，又沒PLC測試，不知道對不對。


由于三菱PLC 的輸入 X ，不能摸擬強制ON，誰說的。

依你這樣是可以達到要求的
用軟體模凝是可使輸入on的,你試試吧

引用

引用第1樓tiansan80700于2012-05-07 19:27發表的  :
由于三菱PLC 的輸入 X ，不能摸擬強制ON，誰說的。

在公司里的電腦上確實不能啊！（雙系統WIN7和WIN XP）
裝摸擬軟件時裝了N次都沒裝上，后來不知道怎么回事裝上了。
可能是系統有問題，這個不管它

現在主要是程序問題

三菱PLC 的輸入 X ，能不能摸擬強制ON，不能肯定。但肯定可以通過其他軟元件來實現代替X的ON！

程序能達到你排料的要求！但要注意如果 M15  M25 導通后，在下次移位前是一直導通的。

我倒，這個題我上課讓學生訓練的題

不需要兩條STFL的，一條就可以了

可以用？我現實看未必可以，首先工件是間距是每個一致嗎？

現實中 需要同步信號 還要傳送每個位置都一樣

用移位命令就可以了哇，還可以用生發指令

就是老師出的訓練題啊
