樓主發表于: 2011-11-29 19:52

只看樓主 | 小中大

電流信號怎么轉電壓信號？
電壓信號怎么轉電流信號？

jhwuliangjin

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 174 個
工控威望: 245 點
下載積分: 7625 分
在線時間: 259(小時)
注冊時間: 2009-11-09
最后登錄: 2025-10-30
查看jhwuliangjin的主題 / 回貼

1樓發表于: 2011-11-29 19:55

只看該作者 | 小中大

互感器。。。

xubin1985

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看xubin1985的主題 / 回貼

2樓發表于: 2011-11-29 19:59

只看該作者 | 小中大

不是可以加個電阻的么就是不知道電阻的接法

xubin1985

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看xubin1985的主題 / 回貼

3樓發表于: 2011-11-29 20:00

只看該作者 | 小中大

串啊還是并啊

liuhanqi

活著就要做貢獻！

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1210 個
工控威望: 3725 點
下載積分: 6181 分
在線時間: 378(小時)
注冊時間: 2008-03-04
最后登錄: 2017-06-16
查看liuhanqi的主題 / 回貼

4樓發表于: 2011-11-29 20:20

只看該作者 | 小中大

有點難。

學無止境，永遠是學生。

znz43

工控職業已成回憶只因愛好常回家園樂此不疲

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1047 個
工控威望: 4908 點
下載積分: 7368 分
在線時間: 2578(小時)
注冊時間: 2010-06-24
最后登錄: 2025-10-30
查看znz43的主題 / 回貼

5樓發表于: 2011-11-29 20:47

只看該作者 | 小中大

對4-20ma的電流訊號，可接到輸入1-5V的電壓輸入端，只要在輸入端并一個250歐的電阻，就能把電流訊號轉化成電壓訊號。
電壓訊號轉電流訊號就比較麻煩，一般要經過變換器轉換。

出門打工難，打工學藝難，學藝拜師難，找到好師傅更難。
贈人玫瑰，手留余香。舍得舍得，有舍才有得。

樊晴信

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 199 個
工控威望: 350 點
下載積分: 1252 分
在線時間: 85(小時)
注冊時間: 2010-02-16
最后登錄: 2021-09-28
查看樊晴信的主題 / 回貼

6樓發表于: 2011-11-29 21:31

只看該作者 | 小中大

學習了

redrock99

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 316 個
工控威望: 554 點
下載積分: 3735 分
在線時間: 174(小時)
注冊時間: 2009-02-04
最后登錄: 2025-06-28
查看redrock99的主題 / 回貼

7樓發表于: 2011-11-29 22:22

只看該作者 | 小中大

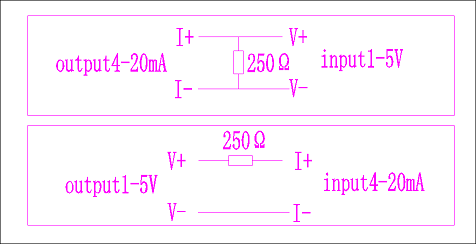

圖片：

如果給定的是個4-20毫安電流信號，而需要的是1-5V電壓信號，那么在1-5V的信號端子上并個250歐的電阻，那么就OK了，因為你需要的電壓信號阻抗很高，信號電流經過這個250歐的電阻構成回路，你的取樣電壓就是這個電阻兩端的電壓。
同樣的，如果給定是1-5V電壓信號，需要4-20毫安信號，那么你把250歐的電阻串到回路里面，就OK了，

樓主留言：

電壓信號輸出會伴隨電流信號嗎

能具體畫個圖嗎謝謝拉

[ 此帖被redrock99在2011-12-05 22:01重新編輯 ]

回憶依然最美

一不小心混進社會, 浪子回頭已經白費... ...

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1137 個
工控威望: 2873 點
下載積分: 21678 分
在線時間: 1322(小時)
注冊時間: 2008-06-16
最后登錄: 2025-09-07
查看回憶依然最美的主題 / 回貼

8樓發表于: 2011-11-30 07:58

只看該作者 | 小中大

建議樓主好好學習一下歐姆定律！

lilindong

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 172 個
工控威望: 319 點
下載積分: 1086 分
在線時間: 46(小時)
注冊時間: 2008-01-10
最后登錄: 2025-07-02
查看lilindong的主題 / 回貼

9樓發表于: 2011-11-30 08:24

只看該作者 | 小中大

對了好好學習歐姆定理

lilindong

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 172 個
工控威望: 319 點
下載積分: 1086 分
在線時間: 46(小時)
注冊時間: 2008-01-10
最后登錄: 2025-07-02
查看lilindong的主題 / 回貼

10樓發表于: 2011-11-30 08:25

只看該作者 | 小中大

要不要加放大電路

lilindong

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 172 個
工控威望: 319 點
下載積分: 1086 分
在線時間: 46(小時)
注冊時間: 2008-01-10
最后登錄: 2025-07-02
查看lilindong的主題 / 回貼

11樓發表于: 2011-11-30 08:25

只看該作者 | 小中大

有沒有人可以畫一個電路出來
