樓主發表于: 2012-02-09 14:11

前面帖子討論的，我用一個10K的光敏電阻和三極管9013做了一個共射放大電路，電源DC24V.集電極接一DC24V繼電器。按計算，無光時，24V/10K=2.4MA，有光時24/1K=24MA，三極管飽和導通為10MA左右，為什么我的9013有光無光都一直導通？
我用萬用表量，光敏電阻有光時100多K,無光時2000多K,與買來時10K不符，怎么回事？

wananjushi

萬安居士

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 858 個
工控威望: 5759 點
下載積分: 11561 分
在線時間: 216(小時)
注冊時間: 2011-12-24
最后登錄: 2018-07-22
查看wananjushi的主題 / 回貼

1樓發表于: 2012-02-09 14:20

只看該作者 | 小中大

三極管是否擊穿了？

本帖最近評分記錄：

下載積分:+5(jx_einstein) 熱心助人

wananjushi

jx_einstein

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 868 個
工控威望: 1047 點
下載積分: 2421 分
在線時間: 860(小時)
注冊時間: 2010-01-09
最后登錄: 2025-01-16
查看jx_einstein的主題 / 回貼

2樓發表于: 2012-02-09 14:33

只看該作者 | 小中大

9013應該是0-40V吧，我的24V，在范圍內

jx_einstein

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 868 個
工控威望: 1047 點
下載積分: 2421 分
在線時間: 860(小時)
注冊時間: 2010-01-09
最后登錄: 2025-01-16
查看jx_einstein的主題 / 回貼

3樓發表于: 2012-02-09 14:36

只看該作者 | 小中大

附9013特性：
集電極電流：MAX 500MA
集電極，基極電壓：40V

lovefeyer

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 436 個
工控威望: 561 點
下載積分: 1664 分
在線時間: 228(小時)
注冊時間: 2011-03-10
最后登錄: 2023-02-18
查看lovefeyer的主題 / 回貼

4樓發表于: 2012-02-09 15:20

只看該作者 | 小中大

把你的電路圖上來，我給你解答

本帖最近評分記錄：

下載積分:+5(jx_einstein) 熱心助人

jxh668

jxh668

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1430 個
工控威望: 2170 點
下載積分: 3998 分
在線時間: 831(小時)
注冊時間: 2009-12-21
最后登錄: 2025-08-24
查看jxh668的主題 / 回貼

5樓發表于: 2012-02-09 16:17

只看該作者 | 小中大

先搞清楚是放大或是開關，參考一下晶體管放大電路原理，沒有工作在合適的狀態

本帖最近評分記錄：

下載積分:+1(jx_einstein) 熱心助人

來看看，有用的就下了。深圳的可找我呵

jx_einstein

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 868 個
工控威望: 1047 點
下載積分: 2421 分
在線時間: 860(小時)
注冊時間: 2010-01-09
最后登錄: 2025-01-16
查看jx_einstein的主題 / 回貼

6樓發表于: 2012-02-09 16:52

只看該作者 | 小中大

共射發大電路.rar (265 K) 下载次数:16 沒有PROTEL,暫時用CAD2004畫的

jx_einstein

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 868 個
工控威望: 1047 點
下載積分: 2421 分
在線時間: 860(小時)
注冊時間: 2010-01-09
最后登錄: 2025-01-16
查看jx_einstein的主題 / 回貼

7樓發表于: 2012-02-10 08:54

只看該作者 | 小中大

高手解答啊

jx_einstein

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 868 個
工控威望: 1047 點
下載積分: 2421 分
在線時間: 860(小時)
注冊時間: 2010-01-09
最后登錄: 2025-01-16
查看jx_einstein的主題 / 回貼

8樓發表于: 2012-02-10 12:54

只看該作者 | 小中大

沒人啊

lovefeyer

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 436 個
工控威望: 561 點
下載積分: 1664 分
在線時間: 228(小時)
注冊時間: 2011-03-10
最后登錄: 2023-02-18
查看lovefeyer的主題 / 回貼

9樓發表于: 2012-02-10 14:46

只看該作者 | 小中大

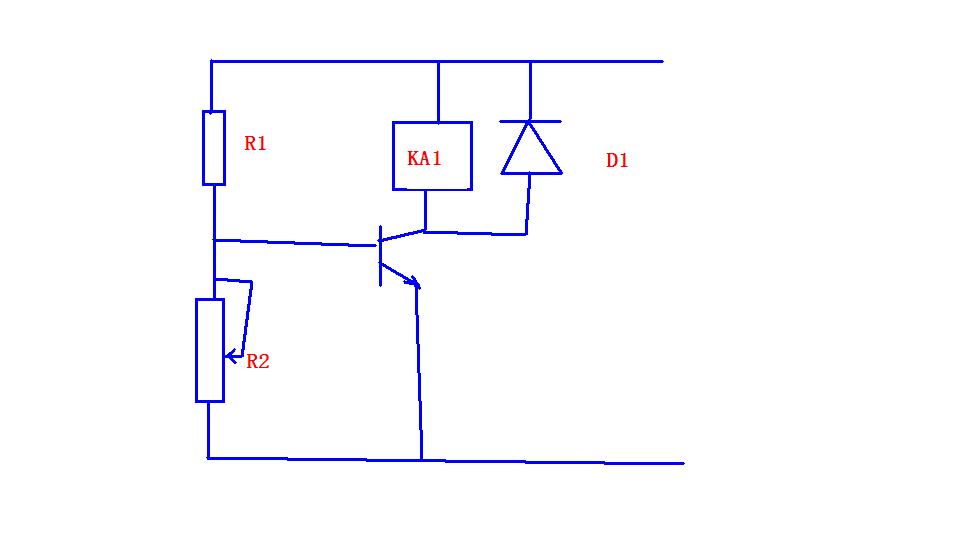

可能你對電子電路不是很熟悉，正確的電路應該像上邊的圖這樣。R1 是你的光敏電阻，R2是100K的可變電阻，這個R2的阻值應該根據電源電壓來計算的，但是估計這個阻值差不多。
電路連接以后，你只需要調整這個電阻使繼電器在有光時吸合，無光時斷開就可以了。

還有，這個電路只能是簡單的實驗用，如果用作控制，是不可靠的，最好采用門電路。

簡單解釋，非嚴謹非專業，不要扔雞蛋哦。。。。

本帖最近評分記錄：

下載積分:+5(jx_einstein) 熱心助人

jx_einstein

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 868 個
工控威望: 1047 點
下載積分: 2421 分
在線時間: 860(小時)
注冊時間: 2010-01-09
最后登錄: 2025-01-16
查看jx_einstein的主題 / 回貼

10樓發表于: 2012-02-10 17:00

只看該作者 | 小中大

做控制，我也想要運放的，先買了9013了，所以用這個
