工控人家園 綜合討論 晶體管輸出PLC高電平，步進電機驅動器公共端共陽極，是不是就用不成了

«
1
2
3
»
Pages: 1/3 Go

forcible

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 132 個
工控威望: 258 點
下載積分: 1975 分
在線時間: 58(小時)
注冊時間: 2012-03-26
最后登錄: 2018-10-07
查看forcible的主題 / 回貼

樓主發表于: 2012-05-26 14:09

只看樓主 | 小中大

找到了西門子的PLC，全是DC/DC/DC的，本來以為可以玩玩步進電機了，可是又有問題了
PLC是西門子226的，晶體管輸出，驅動器是步森的，公共端是共陽極的，是不是就不能用這個PLC驅動了？

jxh668

jxh668

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1373 個
工控威望: 2170 點
下載積分: 3998 分
在線時間: 831(小時)
注冊時間: 2009-12-21
最后登錄: 2025-10-24
查看jxh668的主題 / 回貼

1樓發表于: 2012-05-26 14:22

只看該作者 | 小中大

可以用，接線不同

來看看，有用的就下了。深圳的可找我呵

forcible

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 132 個
工控威望: 258 點
下載積分: 1975 分
在線時間: 58(小時)
注冊時間: 2012-03-26
最后登錄: 2018-10-07
查看forcible的主題 / 回貼

2樓發表于: 2012-05-26 14:28

只看該作者 | 小中大

圖片：

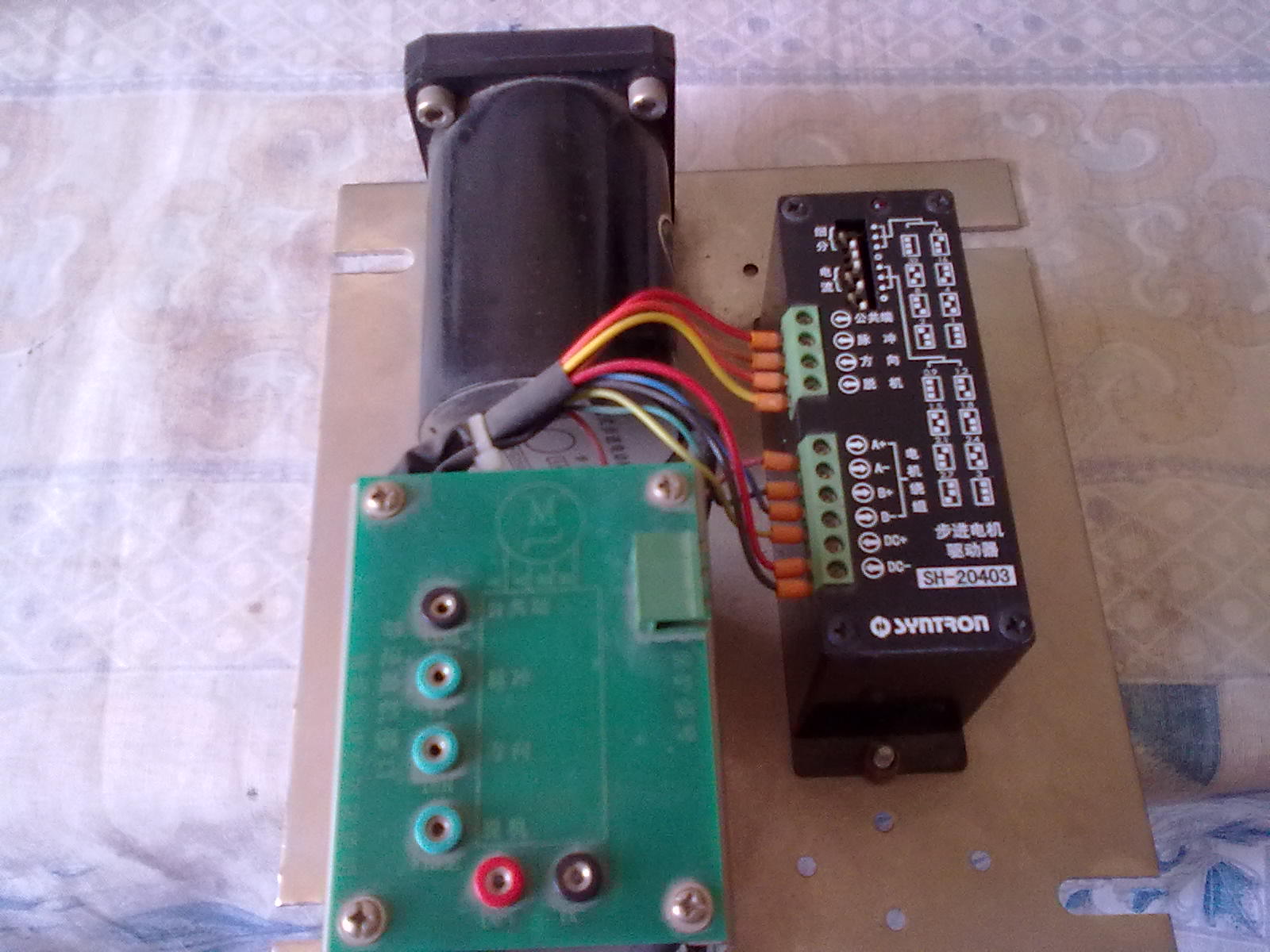

這個是圖

forcible

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 132 個
工控威望: 258 點
下載積分: 1975 分
在線時間: 58(小時)
注冊時間: 2012-03-26
最后登錄: 2018-10-07
查看forcible的主題 / 回貼

3樓發表于: 2012-05-26 14:30

只看該作者 | 小中大

我記得西門子的PLC是高電平輸出，那這個怎么用啊

forcible

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 132 個
工控威望: 258 點
下載積分: 1975 分
在線時間: 58(小時)
注冊時間: 2012-03-26
最后登錄: 2018-10-07
查看forcible的主題 / 回貼

4樓發表于: 2012-05-26 14:37

只看該作者 | 小中大

圖片：

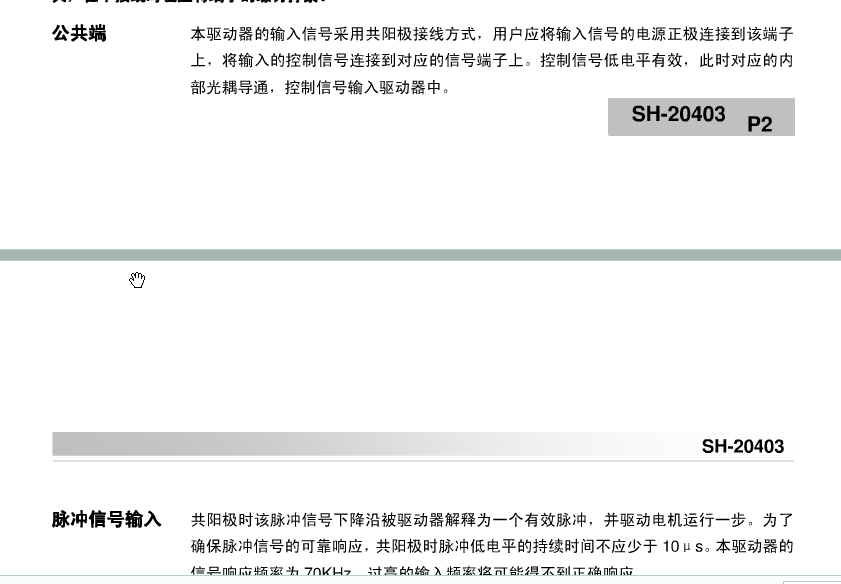

這是驅動器說明上的

forcible

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 132 個
工控威望: 258 點
下載積分: 1975 分
在線時間: 58(小時)
注冊時間: 2012-03-26
最后登錄: 2018-10-07
查看forcible的主題 / 回貼

5樓發表于: 2012-05-26 14:37

只看該作者 | 小中大

怎么樣接線才能正常驅動呢？

hhhjkl

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 152 個
工控威望: 218 點
下載積分: 12558 分
在線時間: 214(小時)
注冊時間: 2007-07-15
最后登錄: 2024-06-02
查看hhhjkl的主題 / 回貼

6樓發表于: 2012-05-26 20:20

只看該作者 | 小中大

357454102

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 90 個
工控威望: 193 點
下載積分: 612 分
在線時間: 438(小時)
注冊時間: 2010-04-22
最后登錄: 2025-10-28
查看357454102的主題 / 回貼

7樓發表于: 2012-05-26 20:28

只看該作者 | 小中大

買塊轉換板

工控者

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 277 個
工控威望: 874 點
下載積分: 411 分
在線時間: 194(小時)
注冊時間: 2010-05-27
最后登錄: 2025-09-29
查看工控者的主題 / 回貼

8樓發表于: 2012-05-26 21:29

只看該作者 | 小中大

用一個小光耦轉換下！很簡單！

秋秋

有志者事競成

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 408 個
工控威望: 528 點
下載積分: 1305 分
在線時間: 236(小時)
注冊時間: 2010-05-11
最后登錄: 2024-01-09
查看秋秋的主題 / 回貼

9樓發表于: 2012-05-26 21:32

只看該作者 | 小中大

用光電耦合轉換

jiangzhuang

大家共同學習嘛！這樣菜鳥也可以變老鳥

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 259 個
工控威望: 391 點
下載積分: 1147 分
在線時間: 117(小時)
注冊時間: 2011-01-01
最后登錄: 2025-03-05
查看jiangzhuang的主題 / 回貼

10樓發表于: 2012-05-26 22:20

只看該作者 | 小中大

你的這個步進電機是數字量的，用中間繼電器轉換下不就有了低電平

forcible

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 132 個
工控威望: 258 點
下載積分: 1975 分
在線時間: 58(小時)
注冊時間: 2012-03-26
最后登錄: 2018-10-07
查看forcible的主題 / 回貼

11樓發表于: 2012-05-27 09:44

只看該作者 | 小中大

具體怎么做呢？光電耦合轉換貴么？
中間繼電器還有這功能啊，接在PLC輸出脈沖上能工作嗎？

«
