在很多的梯形圖中，由于著者可能會有一些不符合規定的編程手法，導致部分程序無法顯示出來以一片黃色的區域來顯示，這時我們可以這么來處理：首先將程序轉換成指令表程序，然后再在對應不好地方修改太冗長的程序，把它分解成若干的小程序，或是有錯誤的地方也可以修改，修改之后再轉換成梯形圖程序，如下幾個圖片所示：

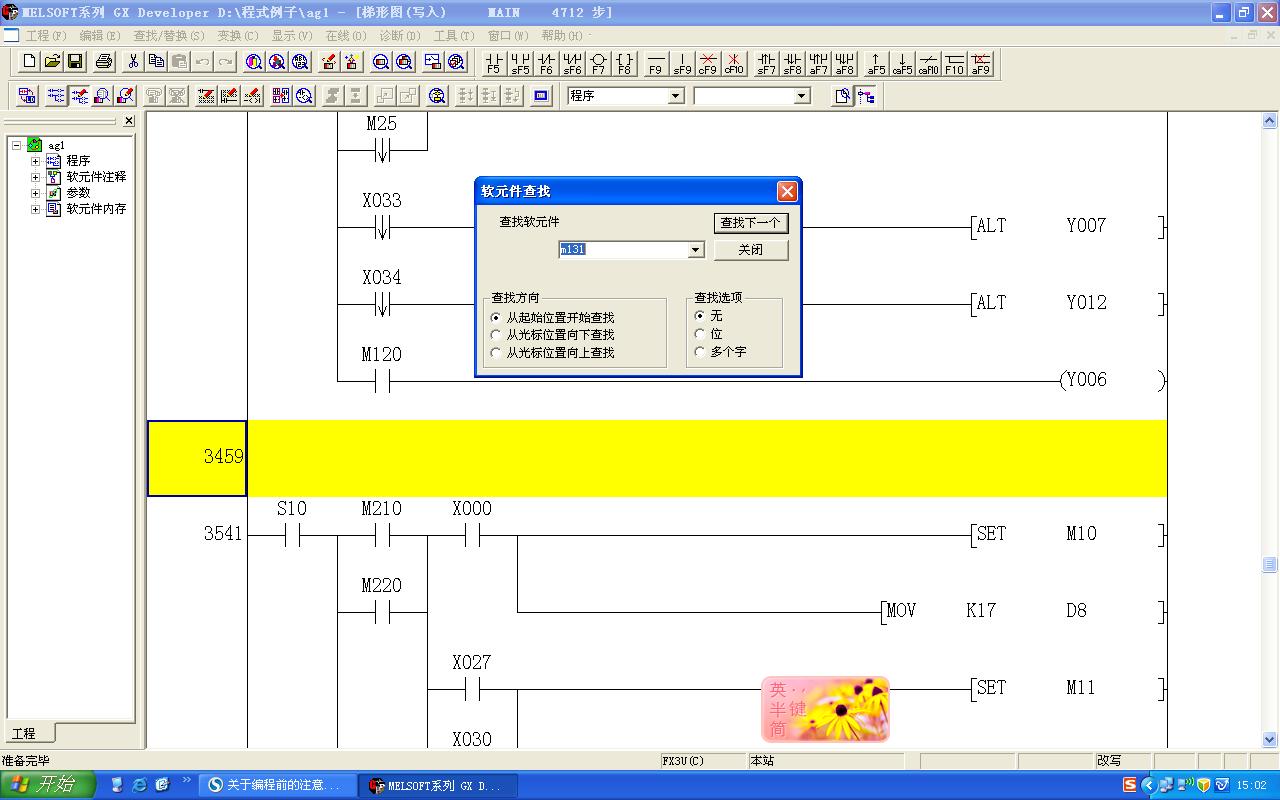

       查找M131定位在黃色區域，說明此區域是有程序的

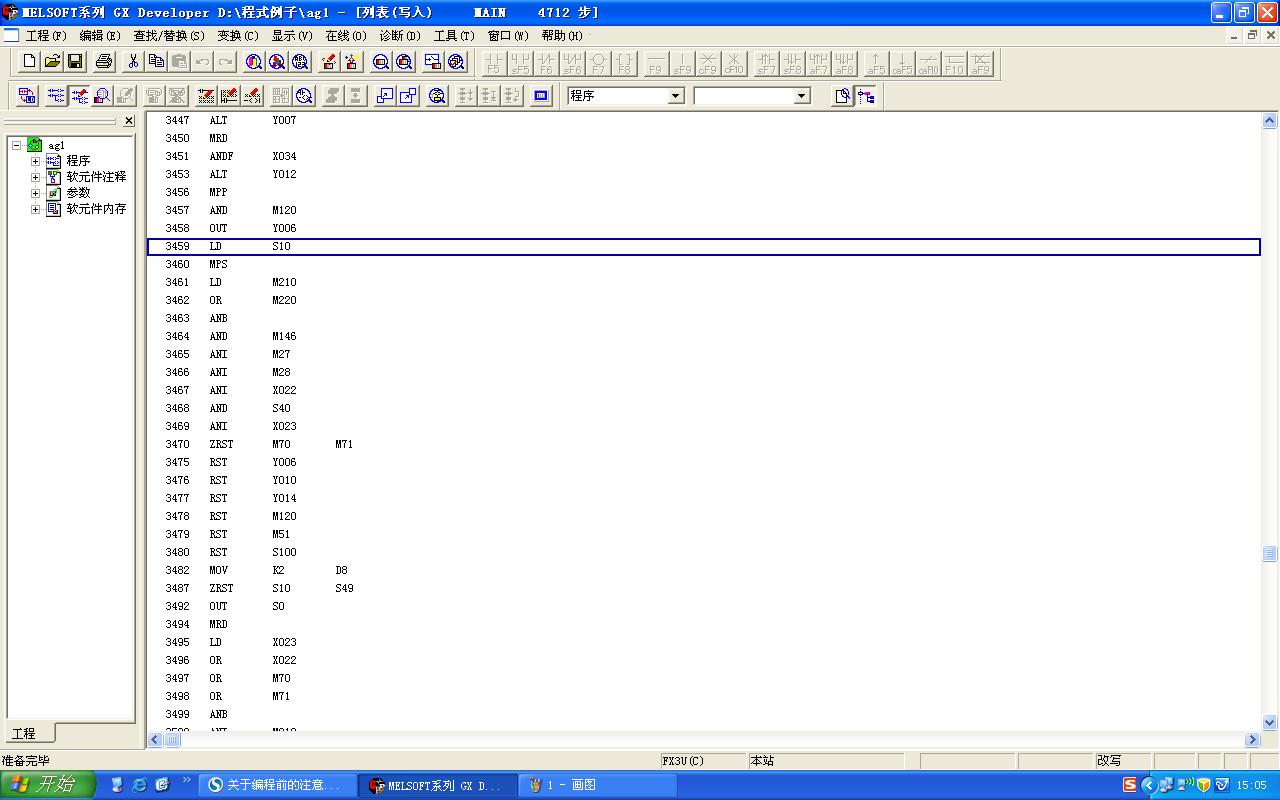

       轉換成指令表程序，并修改，一般都是由于一段程序太冗長了所致

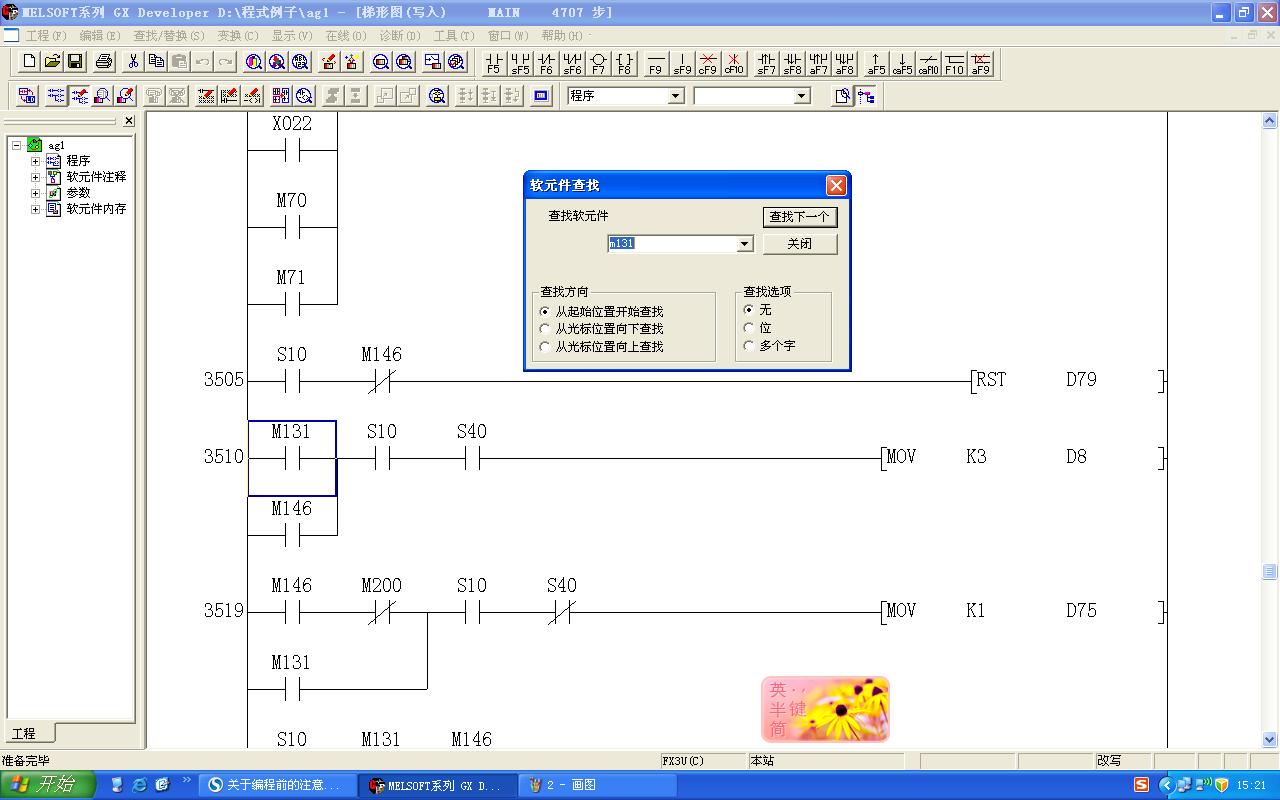

     修改完畢再轉換過來，查找M131，已顯示出里面的程序。

引用

引用樓主slik于2012-06-18 15:37發表的 由于著者可能會有一些不符合規定的編程手法，導致部分程序無法顯示出來以一片黃色的區域來顯示，

非也，那是老版本的編程軟件編輯的程序。你說的方法是對的！

樓上的說的對，我也碰到過，還特意電話三菱，
老版本的三菱FX編程軟件好像沒有要求的，新的軟件最多好像24吧，所以會有這樣的問題，
樓主的解決辦法不錯，比較巧妙，
頂一下

這個可以有

頂一下

這個可以有，頂一下
