樓主發表于: 2012-08-20 22:19

只看樓主 | 小中大

請問下各位電子齒輪怎樣調，最近一臺新設備，絲桿螺距為20MM，伺服為東元JSD15，要求精度為1位小數點，請教各位電子齒輪怎樣調，第一次接觸伺服

waitfor

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 597 個
工控威望: 831 點
下載積分: 5871 分
在線時間: 406(小時)
注冊時間: 2010-07-04
最后登錄: 2025-03-07
查看waitfor的主題 / 回貼

1樓發表于: 2012-08-20 22:20

只看該作者 | 小中大

發錯了，應該是求肋貼的

andy_gao

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 277 個
工控威望: 449 點
下載積分: 2188 分
在線時間: 226(小時)
注冊時間: 2012-08-02
最后登錄: 2025-05-06
查看andy_gao的主題 / 回貼

2樓發表于: 2012-08-20 22:26

只看該作者 | 小中大

看東元伺服電機手冊，首先確定編碼器分辨率

waitfor

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 597 個
工控威望: 831 點
下載積分: 5871 分
在線時間: 406(小時)
注冊時間: 2010-07-04
最后登錄: 2025-03-07
查看waitfor的主題 / 回貼

3樓發表于: 2012-08-20 23:27

只看該作者 | 小中大

編碼器分辨率為2500

idiot

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 77 個
工控威望: 221 點
下載積分: 745 分
在線時間: 104(小時)
注冊時間: 2011-09-01
最后登錄: 2024-12-28
查看idiot的主題 / 回貼

4樓發表于: 2012-08-21 12:27

只看該作者 | 小中大

1：1       2500個脈沖走一圈
1：2       1250個脈沖走一圈
1：4          625個脈沖走一圈
自己理解吧

andy_gao

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 277 個
工控威望: 449 點
下載積分: 2188 分
在線時間: 226(小時)
注冊時間: 2012-08-02
最后登錄: 2025-05-06
查看andy_gao的主題 / 回貼

5樓發表于: 2012-08-21 13:28

只看該作者 | 小中大

引用
引用第3樓waitfor于2012-08-20 23:27發表的 :
編碼器分辨率為2500

你說的2500是2500線，還是分辨率，如果是2500線，伺服驅動上的電子齒輪默認是1：1的話，就是2500個脈沖轉一圈，加上你是20mm的絲杠，就是走了20mm，

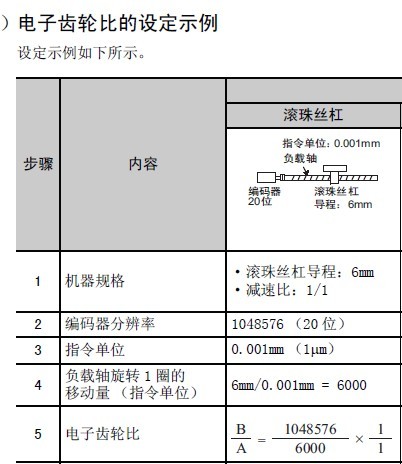

你也可以根據下面的公式計算，就能得出距離和脈沖之間的關系，給你截個圖你自己算下

算出來的B是分子，A是分母,在驅動器上設置就OK，圖為安川伺服設定方法

例子中算出來的結果是1個脈沖走1um，就是1000個脈沖走1mm，精確到0.1mm，就是100個脈沖，有效解決了小數點后有余數的問題

[ 此帖被andy_gao在2012-08-21 13:43重新編輯 ]

yamqq

雅馬哈，愛普生，電裝機器人。

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1694 個
工控威望: 5548 點
下載積分: 24846 分
在線時間: 303(小時)
注冊時間: 2008-05-05
最后登錄: 2025-10-21
查看yamqq的主題 / 回貼

6樓發表于: 2012-08-21 14:46

只看該作者 | 小中大

你要的一圈脈沖數/10000
