此程序?yàn)?臺產品老化,每臺產品老化時間四小時的程序.假如老化產品是900臺.按此編寫,程序太長,并超過了PLC內部(C).該怎樣優化編寫此程序? X0為進口開關,Y0為出口阻擋器. 歡迎下載程序討論建議!

這個程序,個人感覺還不是最簡單的.但始終還想不出怎樣去優化它.希望大家多提建議!謝謝!

這樣寫很要命的，而且靈活性不足。我用變址+循環寫一個發給你吧。5個產品和1000個產品的程式相差不大，只要改幾個數字就行了。

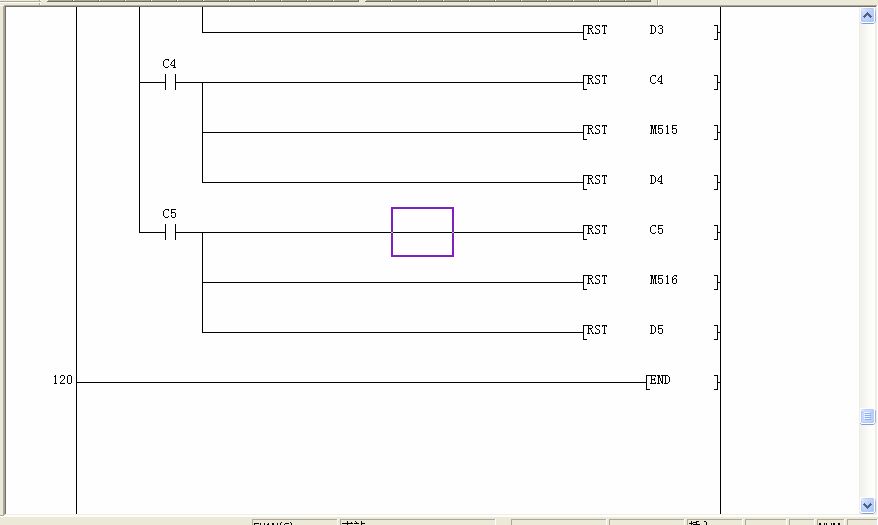

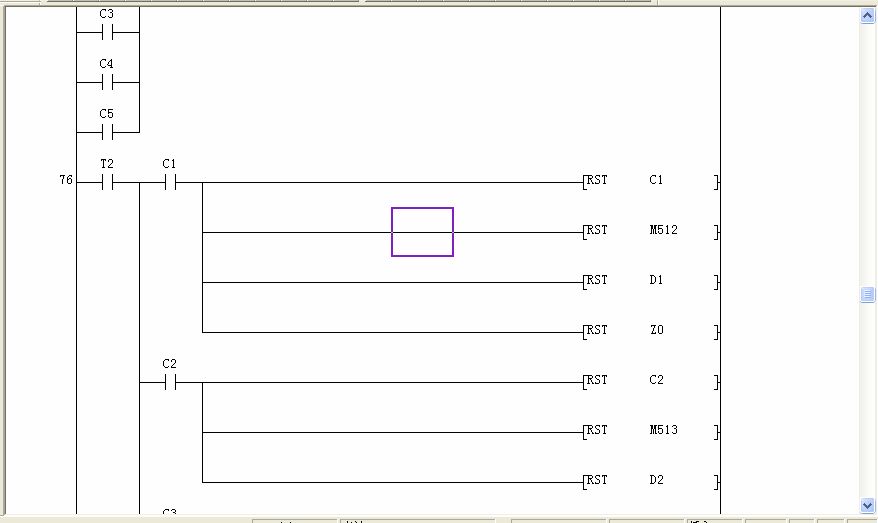

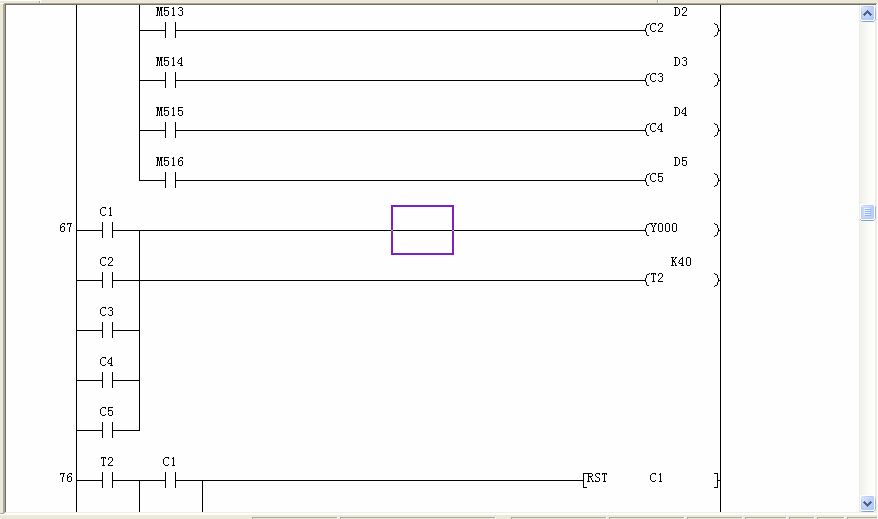

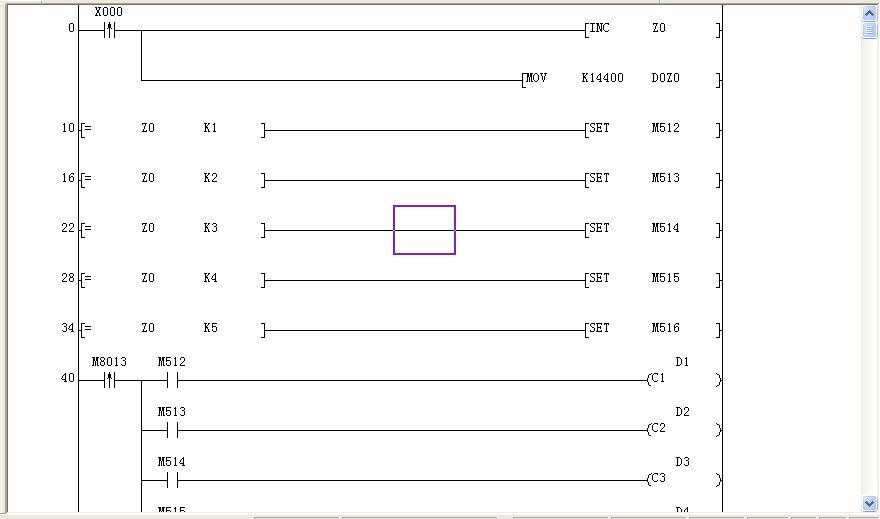

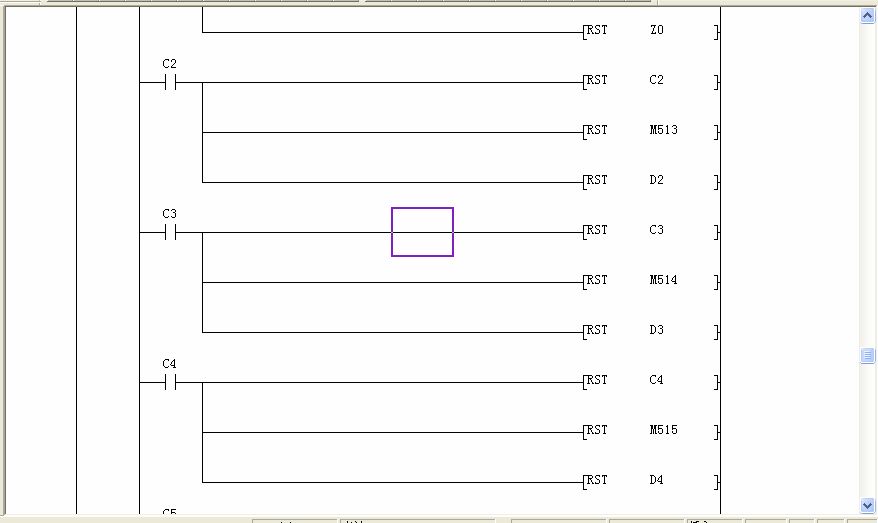

我自己寫的，大家看看行不行？

引用

引用第2樓nyzeng于2012-07-10 15:58發表的  :
這樣寫很要命的，而且靈活性不足。我用變址+循環寫一個發給你吧。5個產品和1000個產品的程式相差不大，只要改幾個數字就行了。

先謝謝了! 等待........神十.

為什么不用循環？

引用

引用第5樓yimeng5132于2012-07-10 16:26發表的  :
為什么不用循環？

沒用過.不知怎用?還沒理解它是怎么循環的.在這個程序里又是怎么使用循環的.望指點.謝謝!

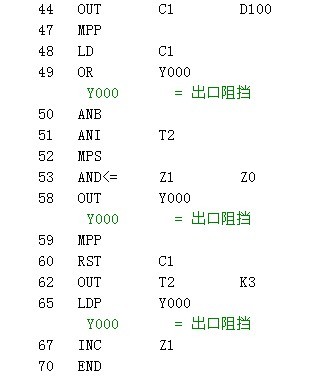

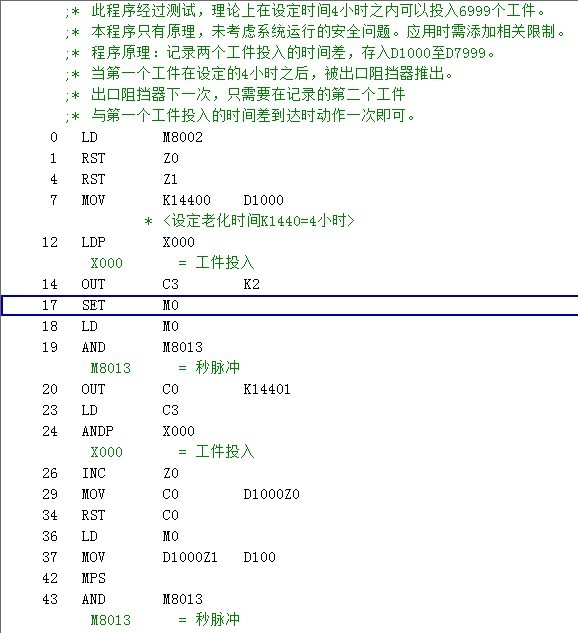

出口阻擋器每次動作的時間，在62行T2進行修改即可。

引用

引用第7樓yimeng5132于2012-07-11 00:57發表的  :
[attachment=87914]  [attachment=87915]
出口阻擋器每次動作的時間，在62行T2進行修改即可。

z0 z1 一直是處于復位狀態.無法變址. M0自進第一臺產品開始就一直置位.所以C1的D100始終是老化的固定時間.Y0沒產品進出也會有輸出.已驗證,程序有點問題. 另產品的第一臺老化時間到后,就可一邊進一邊出.

m8改成M8014每分鐘觸發，我自己模擬測試正常。如果能看懂的話，修改一下可以滿足使用要求

引用

引用第9樓nyzeng于2012-07-11 14:05發表的  :
m8改成M8014每分鐘觸發，我自己模擬測試正常。如果能看懂的話，修改一下可以滿足使用要求

先謝了! 我下載測試下.

引用

引用第8樓zhujiyuan于2012-07-11 09:42發表的  :


z0 z1 一直是處于復位狀態.無法變址. M0自進第一臺產品開始就一直置位.所以C1的D100始終是老化的固定時間.Y0沒產品進出也會有輸出.已驗證,程序有點問題. 另產品的第一臺老化時間到后,就可一邊進一邊出.

M8002為初始脈沖，只在PLC啟動的瞬間接通一次，在 PLC運行時，是不接通的。所以Z0、Z1可以正常變址。
M0一直接通后，當Z0、Z1變址后，D100的時間就會有變化。當Z1大于Z0的時候，雖然C1有動作，但是Y0是沒有輸出的。只要在設定的老化時間內不超過數據寄存器可以儲存的最大容量，就可以一直投入工件。
