樓主發表于: 2012-04-05 13:32

只看樓主 | 小中大

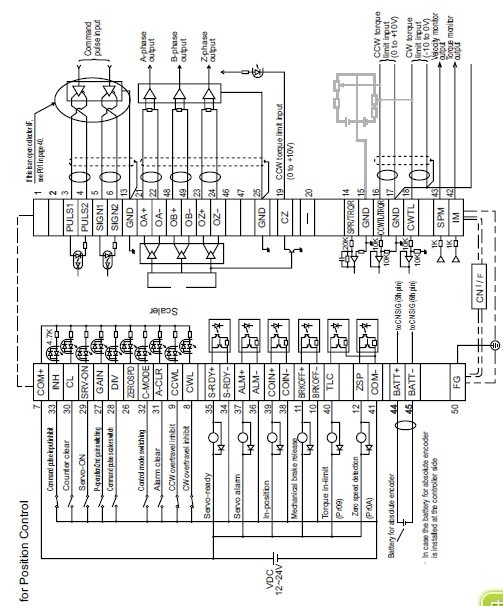

描述：伺服啟動器端口圖
圖片：

請問西門子S7-200PLC控制松下伺服電機，伺服驅動器用的是松下的配套伺服驅動器可以嗎？我選的是西門子的CPU224CN，伺服驅動器是松下的MSDA023A1A。

yjq

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 60 個
工控威望: 257 點
下載積分: 2437 分
在線時間: 485(小時)
注冊時間: 2008-01-25
最后登錄: 2025-10-27
查看yjq的主題 / 回貼

1樓發表于: 2012-04-05 19:35

只看該作者 | 小中大

西門子的CPU224CN晶體管輸出的一般都是正輸出(高電平),而松下的MSDA023A1A伺服驅動器輸入信號是低電平有效.需要電平轉換不是最方便,PLC用繼電器輸出的話,響應時間太長.所以不是最合理.不過動手能力強的話,可以把伺服驅動器改接成高電平有效.

yegenfa

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 112 個
工控威望: 271 點
下載積分: 344 分
在線時間: 348(小時)
注冊時間: 2009-01-07
最后登錄: 2025-05-27
查看yegenfa的主題 / 回貼

2樓發表于: 2012-04-06 11:24

只看該作者 | 小中大

q0.0加電阻接到PULS1入,PULS2出接24V負即可,我做過可以用,換個思路,不要老想用負觸發.

lyj418300

追求進步！提升技能！

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 54 個
工控威望: 218 點
下載積分: 1226 分
在線時間: 26(小時)
注冊時間: 2008-03-25
最后登錄: 2018-06-13
查看lyj418300的主題 / 回貼

3樓發表于: 2012-04-08 09:29

只看該作者 | 小中大

我想把編碼器反饋的信號經過驅動器輸入到PLC內，是不是需要加一個信號轉換裝置，將驅動器輸出的編碼器信號由差分信號轉換成脈沖信號？MSDA023A1A驅動器輸出的編碼器信號是差分信號嗎？

雪花飄飄

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 2455 個
工控威望: 2052 點
下載積分: 6763 分
在線時間: 3553(小時)
注冊時間: 2007-09-03
最后登錄: 2025-10-29
查看雪花飄飄的主題 / 回貼

4樓發表于: 2012-04-08 10:11

只看該作者 | 小中大

樓主選用的閉環控制形式，那就要解決驅動器與PLC之間信號問題。

lyj418300

追求進步！提升技能！

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 54 個
工控威望: 218 點
下載積分: 1226 分
在線時間: 26(小時)
注冊時間: 2008-03-25
最后登錄: 2018-06-13
查看lyj418300的主題 / 回貼

5樓發表于: 2012-04-08 10:23

只看該作者 | 小中大

也就是說需要加信號轉換器來接收編碼器的信號到PLC內了？

24k純帥

年紀小、出門少，一碰酒就倒

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 125 個
工控威望: 1492 點
下載積分: 465 分
在線時間: 71(小時)
注冊時間: 2012-09-18
最后登錄: 2019-04-25
查看24k純帥的主題 / 回貼

6樓發表于: 2012-11-03 09:42

只看該作者 | 小中大

引用
引用第2樓yegenfa于2012-04-06 11:24發表的 :
q0.0加電阻接到PULS1入,PULS2出接24V負即可,我做過可以用,換個思路,不要老想用負觸發.

是不是必須加電阻啊？？加多大的阻值？

正兒八經的~

zhangqing8

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 3 個
工控威望: 110 點
下載積分: 461 分
在線時間: 73(小時)
注冊時間: 2012-09-10
最后登錄: 2022-05-31
查看zhangqing8的主題 / 回貼

7樓發表于: 2012-11-24 12:07

只看該作者 | 小中大

q0.0加多大電阻接到PULS1入,PULS2出接24V負即可。
