3-    羅克韋爾 美 ROCKWELL(AB)


1、官網
http://ab.rockwellautomation.com/
http://www.rockwellautomation.com.cn
2、PLC系列簡介
Rockwell自動化總部位于美國威斯康星州，密爾沃基市，是一家工業自動化跨國公司，為制造業提供一流的動力、控制和信息技術解決方案。Rockwell自動化公司整合了工業自動化領域的知名品牌，致力于打造全方位自動化解決方案，幫助客戶提高生產力。這些品牌包括艾倫–布拉德利產品所屬品牌：美國Rockwell Allen-Bradley(AB)萀控制產品和工程服務、以及Rockwell軟件Rockwell Software生產的工控軟件。作為工控品牌，Allen-Bradley(簡稱AB)最廣為人知。
AB PLC根據規模可以分為大型控制系統、中小型控制系統、微型控制系統和安全型PLC。其中大型控制系統早期主要為PLC-5系列，后期主要為Logix5000 ControlLogix系列；中小型控制系統早期主要為SLC系列，后期主要為Logix5000 CompactLogix系列；微型控制系統主要為MicroLogix系列和Micro800控制系統(注：AB公司早期推出的PLC-2、PLC-3系列不再作討論)。

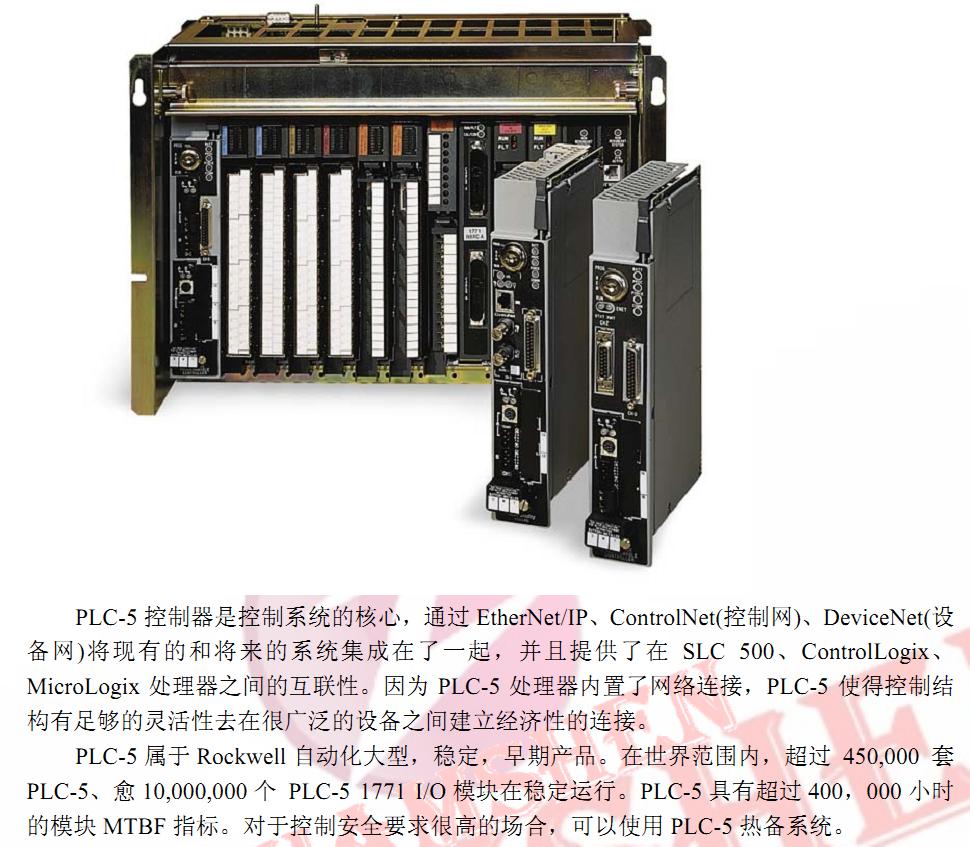

2.1 PLC-5


PLC-5控制器可分為如下幾類：
經典型PLC-5控制器
處理器名     對應的產品訂貨號(型號)
PLC-5/10         1785-LT4
PLC-5/12         1785-LT3
PLC-5/15         1785-LT
PLC-5/25         1785-LT2
增強型PLC-5控制器
1785-L11B、1785-L20B、1785-L30B、1785-L40B、1785-L60B、1785-L80B
一般提供DH+或(和)遠程輸入輸出通訊接口(Remote I/O)。
以太網型PLC-5控制器
1785-L20E、1785-L40E、1785-L80E
對以上三種CPU，以太網接口是內置的標準配置。此外還提供DH+或遠程輸入輸出接口
控制網型PLC-5控制器
1785-L20C15、1785-L40C15、1785-L46C15、1785-L80C15
以上四種CPU都內置了控制網(ControlNet)網絡通訊功能，此外還提供DH+和遠程輸入輸出通訊連接功能。
安全型PLC-5控制器
1785-L26B、1785-L46B、1785-L46C15、1785-L86B
安全型控制器允許用戶對“關鍵的”或“私有的”程序區域、被保護的內存區域、被保護的輸入輸出等進行訪問設置，也可對控制器的操作進行限制。利用編程軟件可對用戶進行分類管理，使他們具有不同的系統權限。

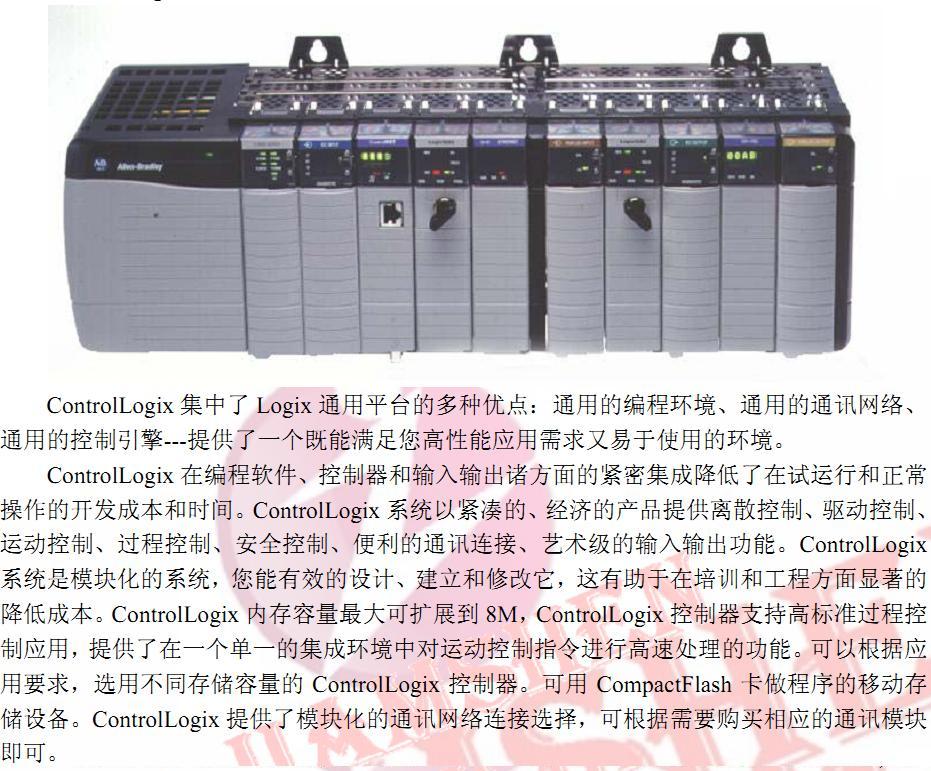

2.2 ControlLogix


ControlLogix系統具有以下優點：
◆適合順序、過程、傳動、運動控制的模塊化高性能控制平臺
     每個ControlLogix控制器可以執行多個控制任務，減少需要的控制器數量，這樣，解決故障更快。可以分別出發幾個周期性任務以達到更高的性能水平。
◆可以在一個機架上使用多個處理器、通訊模塊和輸入輸出模塊
    ControlLogix處理器、輸入輸出模塊、通訊模塊就像網絡上的智能節點。
◆通用的編程環境和Logix控制引擎。
ControlLogix與CompactLogix、FlexLogix、  SoftLogix、  DriveLogix都是基于通用Logix平臺建立的，它們具有通用的編程環境和Logix控制引擎。
◆連接到NetLinx開放式網絡
    從設備到車間再到信息管理層，ControlLogix高度支持三層網絡通訊。
ControlLogix的獨特之處：
◆產品設計
  ControlLogix處理器提供可選的用戶內存模塊(750K到8M字節),能解決有大量輸入輸出點數系統的應用問題(支持多達4000點模擬量和128，000點數字量)。處理器可以控制本地輸入輸出和遠程輸入輸出。處理器可以通過以太網EtherNet/IP、 控制網ControlNet、 設備網DeviceNet和遠程輸入輸出Universal Remote I/O來監控系統中的輸入和輸出。
  當在ControlLogix機架內有多個處理器模塊，甚至在控制網ControlNet網內有多個處理器模塊時，所有的處理器都可以從所有的輸入模塊讀到輸入值。任何一個處理器也都可以控制任何特定的輸出模塊。通過系統組態指定每個輸出模塊具體由哪個處理器控制。
  ControlLogix系統是機架式、模塊化安裝。ControlLogix輸入輸出模塊是是模塊式安裝的。電源模塊直接安裝在ControlLogix機架的左端。ControlLogix機架有4、7、10、13或17槽五種類型。模塊可以插在機架上任意一個槽位內。ControlLogix輸入輸出模塊的最大通道數是32通道。每個模塊的可拆卸端子塊的機械鎖可以防止向模塊施加錯誤的電壓。輸入輸出模塊可以進行帶電插拔。
◆通訊
  除了內置的RS-232(DF1/DH-485協議)通訊口外，網絡通訊的接口是模塊化的。包括以太網EtherNet/IP, 控制網ControlNet, 設備網DeviceNet, DH+網絡, 遠程輸入輸出網絡Universal Remote I/O。ControlLogix通過第三方的通訊模塊也可以連接到Profibus DP和 Modus等網絡上。



SLC 500系列PLC，型號多以1746、1747開頭。屬于中型PLC系統，應用非常廣泛。 Allen-Bradley SLC 500 PLC是一個基于機架的中型控制系統，由控制器、離散量模塊、模擬量模塊和特殊輸入輸出模塊、外圍設備組成。SLC 500系列功能強大、配置靈活，可以提供廣泛的通訊配置、特點和內存選項。RSLogix500梯形圖邏輯編程軟件包提供了靈活的編輯器、點擊式的輸入輸出配置、功能強大的數據庫編輯器，此外還帶有診斷和排錯工具以幫助您節省項目開發時間和最大限度提高效率。
SLC 500系列具有以下特點：功能強大，全面滿足應用項目需要；模塊式設計；先進的指令集；豐富的輸入輸出模塊；SLC 500抗振性強，耐高溫，抗電磁干擾，專門針對工業現場惡劣的工作環境而設計；RSLogix500編程軟件使用簡單，方便，糾錯能力強，可以最大程度發揮控制器的性能。
SLC 500是世界上最早的、性能最齊全的小型控制器之一，在推出后它作為小型邏輯控制器的最高標準保持了十年之久。SLC 500屬于機架型結構，能用來配置一個獨立系統或分布式系統。SLC 500為世界上成千上萬的應用提供低成本的、高可靠性的控制，從娛樂公園里的列車控制，到小啤酒廠，再到藥物和食品生產過程。
SLC 500能成為一個單獨的系統，也可連接上網絡。SLC 500 是一個適用性平臺。SLC 500系列由五個處理器模塊組成：SLC 5/01，SLC 5/02, SLC 5/03, SLC 5/04, SLC 5/05。因?yàn)橛辛诉@五個處理器序列，SLC 500有著很大的靈活性，能控制單臺機器，也能適用于一個大區域內的SCADA分布式應用需要。SLC 500系統能夠隨著系統的擴大很容易的擴展處理器的容量，增加輸入輸出點數。
SLC 500在內存(從1K到64K)上、機架選擇上(4槽、7槽、10槽、13槽)、指令集、電源模塊、內置的通訊方式上提供很廣泛的選擇，從而能夠完全根據應用需求來定制控制系統。

MicroLogix系列產品主要提供五種不同級別的可編程控制器，分別是：MicroLogix1000，MicroLogix1100，MicroLogix1200，MicroLogix1400，MicroLogix1500。
MicroLogix1000體積小巧、功能全面、是小型控制系統的理想選擇；MicroLogix1200能夠在空間有限的環境中，為用戶提供強大的控制功能，滿足不同應用項目的需要； MicroLogix1500不僅功能完善，而且還能根據應用項目的需要進行靈活擴展，適用于要求較高的控制系統。

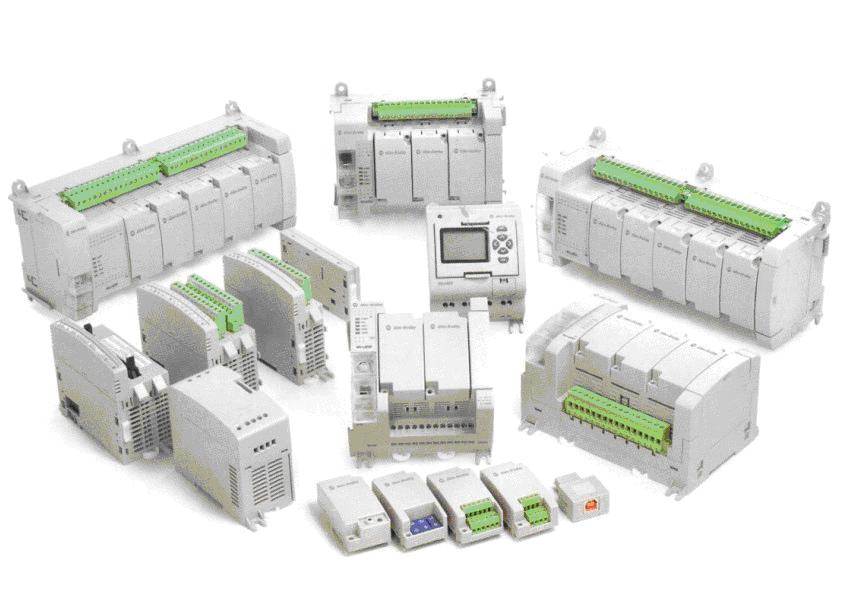

2.6 Micro800


Micro800控制系統易于安裝和維護，一個軟件包適用于整個系列產品。這些系統為低成本、單機應用提供了足夠的控制。您能僅僅購買您需要的功能，您也可以使用插件模塊來定制您的系統以滿足特定應用的需要。
Micro800系列產品的特點：
. 眾多型號的小尺寸控制器(10點到48點)---為低成本的單機設備控制而設計；
. 可以利用插件模塊來定制Micro800控制器，從而您只需購買需要的功能；
. 單一的配置軟件包適用于PLC、HMI、驅動組件;
. 每個控制器內置有USB端口；
. 可與所有Powerflex 4系列變頻驅動器一起工作;
. 可以利用所有的PanelView圖形終端；
. 與PanelView Component圖形終端一起使用可以顯著降低控制成本；
Micro800產品：
. 2080 Micro810控制器；
. 2080 Micro830控制器；
. 2080 Micro800插件模塊；
. 聯合組件工作臺軟件包。

3、PLC編程軟件

3.1 RSLogix 5
RSLogix 5編程軟件是美國Rockwell Allen-Bradley(AB)品牌的軟件型號，屬于Rockwell軟件(Rockwell allen-bradley plc軟件)的類別，用于PLC-5系列控制器編程。訂貨號：9324-RL5300ENE。
3.2 RSLogix 500
RSLogix500編程軟件，用于SLC 500系列PLC和MicroLogix系列PLC的程序編寫。RSLogix500編程軟件有如下幾個版本：
RSLogix500編程軟件標準版9324-RL0300ENE
RSLogix500編程軟件入門版9324-RL0100ENE
RSLogix500編程軟件專業版9324-RL0700NXENE
3.3 RSLogix 5000
RSLogix5000編程軟件企業版序列軟件被設計用來與Rockwell自動化Logix平臺協同工作。RSLogix5000企業版序列軟件兼容IEC 61131-3標準，提供梯形圖邏輯、結構化文本、功能塊圖、順序功能表編輯器以幫助您開發應用程序。RSLogix5000企業版序列軟件同時還包括支持運動控制的軸配置和編程。
RSLogix5000編程軟件，用于ControlLogix系列PLC和CompactLogix系列PLC的程序編寫。
3.4 RSLogixMicro
RSLogixMicro編程軟件主要用于MicroLogix系列PLC的程序編寫。主要版本：起始版9324-RLM0100ENE，開發版9324-RLM0800ENE。
3.5 Connected Components Workbench
Micro800使用Connected Components Workbench (CCW)軟件編程和組態。它簡化了設置和使用過程，通過EtherNet/IP可實現廣泛的應用，從智能繼電器到獨立機器控制均可使用。
