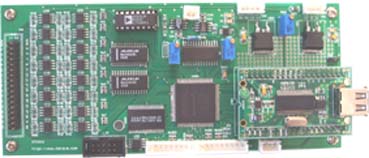

DTE3216是西安達泰電子有限責任公司為西安205所軍用光學測量系統而開發的多通道高速數據采集板，采集數據包中包括GPS秒脈沖時間信息，因此可以實現精確實時記錄。

■ 型 號: DTE3216
■ 簡 介
本系統采用先進的FPGA技術及USB2.0接口技術，能夠進行 100KHz的連續數據采集，并對采集數據快速存儲、讀取。為用戶提供了32路模擬輸入通道，通道數及采集順序可通過軟件設置，采樣頻率及模擬電壓輸入范圍也可以通過軟件編程設置。 DTE3216采集板的主要組成單元有：USB20D接口控制模塊、16位100KHz采樣率的A/D轉換器、Cyclone FPGA大規模邏輯控制單元、模擬通道選擇及可編程增益控制單元等組成。
■ 特 征 ■ 應 用
◆ 采樣頻率：單通道連續100KHz可軟件設置
◆ A / D 分辨率：16Bit A/D
◆ 輸入電壓范圍：±10V、±5V、±0.625V
◆ 模擬輸入通道：32通道
◆ 開關量：16 路雙向開關量
◆ 程控放大：可放大1/2/4/8/16倍
◆ 模擬量輸入阻抗：大于100千歐
◆ 通訊接口： USB2.0標準接口
◆ 提供VC編程實例源代碼
◆ 提供采集測試軟件
◆ 直流±12V供電，電流500mA
◆ 板卡尺寸：長172 mm×寬75 mm×高25 mm
◆ 動態數據采集分析儀
◆ 振動與噪聲信號采集與分析
◆ 實驗室信號采集與分析，教學演示
◆ 野外測控、醫療設備
◆ 過程控制
◆ 國防、航空航天PCM解碼

■ 訂貨信息

產品型號 說明
DTE3216 USB2.0接口，16bit A/D
本采集板由電子工業出版社出版的《現代測控系統典型應用實例》一書收錄，第5章基于PC與USB數據采集模塊的測控
