我的傳感器只有三根線如何，我用外部電源24v應該如何連接啊，
com可以和我的外部電源的0v接嗎？

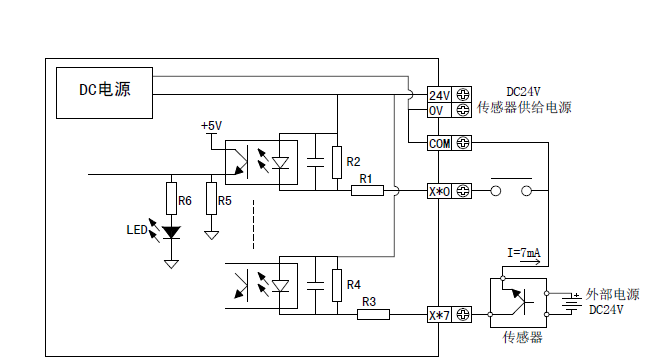

每個傳感器的輸出100mA                                  內部電源24V、COM 端子可以作為傳感器用供給電源400mA/DC24V
請問可以接幾個傳感器，


如果傳感器是PNP的     plc輸入形式為PNP時，內部電路圖是什么樣子的啊，好像官方?jīng)]有提供資料啊？

本人初次使用請各位高手指點

信捷PLC的內部DC24伏與傳感器的接法，和外部DC24伏與傳感器的接法是一樣的，棕色線接DC24伏，藍色線接0伏（C0M），黑色線接PLC輸入端。應注意PNP,NPN的接法。

頂一樓，先了解NPN，PNP原理
。

npn，和pnp我知道，比如說我的plc是低電平輸入，我有一個開始按鈕，按道理我的按鈕的一端接0v，另一端接plc就可以了
但是當我按開始按鈕時，輸入沒有被導通。   必須把ov換成plc的com才可以，com端是內部0v不能和我外部電源的0v短接。
也就是說，用com端和我的按鈕構成內部回路

遇到三芯線的時候我想用外部電源確不知道怎么接了。可能等東西來了試一下就知道了。

同意一樓的說法
