最近plc有點問題，調出程序來看下，發現幾個地方不懂，具體如下：
指令為：
ST/  R A
AN/  R B
AN/  R C
/
OT  R 7
想要問下，該指令是說RA和RB為off，RC為on，R7為on，還是說只要RA、RB、RC有處于on狀態R7就會為on啊？也就是說/（not）指令只對前面的元件有作用還是對于上一次輸出后的輸入都有作用��？同樣的問題還有下面一個，是關于DF指令的，如下：
ST   X C
AN/  X D
OR  R 72
AN/  R 0
DF
OT   R 70
該指令是說XC為on，XD為off或者R72為on，并且R0處于由off變?yōu)閛n的狀態時R70為on，還是說只要輸入元件有一個處于由off變?yōu)閛n的狀態R70就為on 啊。
被搞得都大如斗啊，還請各位高手幫忙解答，在此拜謝了。
兩指令的梯形圖在附件可見。

在線等，懇請各位高手不吝指教啊。

我也來學習一下，有沒有人懂得

求高手啊。繼續在線等。

可以使用仿真軟件仿真，這樣就可以得到你想要的結果。

該指令是說RA和RB為off，RC為on，R7為on，還是說只要RA、RB、RC有處于on狀態R7就會為on�。�

任何一個為ON，R7為ON，三個全部是OFF，R7 off

該指令是說XC為on，XD為off或者R72為on，并且R0處于由off變?yōu)閛n的狀態時R70為on，還是說只要輸入元件有一個處于由off變?yōu)閛n的狀態R70就為on 啊。

XC為on，XD為off或者R72為on，并且R0處于由off變?yōu)閛n的狀態時R70為on，是正確的，其它情況不能實現，

建議使用仿真軟件仿真！

謝謝。不過仿真了一下，好像DF指令只要能夠實現相應線路的接通就可以輸出為on。

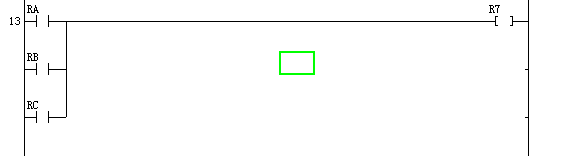

運算結果和以下程序是一樣的
