工控人家園 綜合討論 機械圖紙

«
1
2
»
Pages: 1/2 Go

gongyekongzh

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看gongyekongzh的主題 / 回貼

樓主發表于: 2012-02-18 09:43

只看樓主 | 小中大

大家幫忙看下這個圖紙中，其中三個標注后面多個d10,a11,f7分別是什么意思啊？

不好意思！圖紙在三樓

謝謝各位！百度了一個綠色工差查詢軟件，在16樓有需要的看看！

再請教個問題：一個關于proe標注尺寸與實際尺寸的比例關系的問題：
當PRO/E工程圖上設的全局比例不是1:1的時候，比如說設為1：2的時候，圖上有一條線標注為100mm，這個100mm是實際尺寸嗎？人家在加工的時候是要做成100mm還是100X2=200mm呢？請大家指教一下，謝謝！

[ 此帖被gongyekongzh在2012-03-22 00:13重新編輯 ]

gongyekongzh

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看gongyekongzh的主題 / 回貼

1樓發表于: 2012-02-18 09:47

只看該作者 | 小中大

新貼加不了圖紙，圖紙在這里補上

祥林嫂

做工控人，不停地學習，不停地分享、交流。

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 774 個
工控威望: 6785 點
下載積分: 5550 分
在線時間: 290(小時)
注冊時間: 2012-02-13
最后登錄: 2019-03-28
查看祥林嫂的主題 / 回貼

2樓發表于: 2012-02-18 09:48

只看該作者 | 小中大

我咋看不見圖呢？

gongyekongzh

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看gongyekongzh的主題 / 回貼

3樓發表于: 2012-02-18 09:52

只看該作者 | 小中大

圖片：

其中三個標注后面多個d10,a11,f7分別是什么意思啊？

祥林嫂

做工控人，不停地學習，不停地分享、交流。

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 774 個
工控威望: 6785 點
下載積分: 5550 分
在線時間: 290(小時)
注冊時間: 2012-02-13
最后登錄: 2019-03-28
查看祥林嫂的主題 / 回貼

4樓發表于: 2012-02-18 10:49

只看該作者 | 小中大

公差等級 a d f 是間隙配合

wbenit

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 110 個
工控威望: 231 點
下載積分: 1249 分
在線時間: 78(小時)
注冊時間: 2011-03-26
最后登錄: 2013-01-29
查看wbenit的主題 / 回貼

5樓發表于: 2012-02-18 10:57

只看該作者 | 小中大

樓上正解，有表格可查具體數值。

gongyekongzh

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看gongyekongzh的主題 / 回貼

6樓發表于: 2012-02-18 11:50

只看該作者 | 小中大

引用
引用第4樓祥林嫂于2012-02-18 10:49發表的 :
公差等級 a d f 是間隙配合

那后面的數值是什么意思？請詳細的解釋一下，謝謝！

祥林嫂

做工控人，不停地學習，不停地分享、交流。

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 774 個
工控威望: 6785 點
下載積分: 5550 分
在線時間: 290(小時)
注冊時間: 2012-02-13
最后登錄: 2019-03-28
查看祥林嫂的主題 / 回貼

7樓發表于: 2012-02-18 11:56

只看該作者 | 小中大

引用
引用第6樓gongyekongzh于2012-02-18 11:50發表的 :

那后面的數值是什么意思？請詳細的解釋一下，謝謝！

下午來吧~下班回去吃飯咯不好意思哈

王大餅

承接上海周邊地區非標電氣設計。QQ864539117

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 350 個
工控威望: 3477 點
下載積分: 5379 分
在線時間: 556(小時)
注冊時間: 2010-11-12
最后登錄: 2016-06-04
查看王大餅的主題 / 回貼

8樓發表于: 2012-02-18 13:16

只看該作者 | 小中大

前面是基本尺寸呢，后面是公差等級，也就是可允許的誤差范圍，具體可以查表。

承接上海周邊地區非標電氣設計。QQ864539117

祥林嫂

做工控人，不停地學習，不停地分享、交流。

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 774 個
工控威望: 6785 點
下載積分: 5550 分
在線時間: 290(小時)
注冊時間: 2012-02-13
最后登錄: 2019-03-28
查看祥林嫂的主題 / 回貼

9樓發表于: 2012-02-18 14:27

只看該作者 | 小中大

樓上說的沒錯~尼古拉斯.凱奇大愛啊

gongyekongzh

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看gongyekongzh的主題 / 回貼

10樓發表于: 2012-02-18 16:08

只看該作者 | 小中大

d10,a11,f7分別是間隙配合10，11，7微米嗎？

hgq

探索

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 200 個
工控威望: 2143 點
下載積分: 9816 分
在線時間: 224(小時)
注冊時間: 2010-03-15
最后登錄: 2025-06-30
查看hgq的主題 / 回貼

11樓發表于: 2012-02-18 23:28

只看該作者 | 小中大

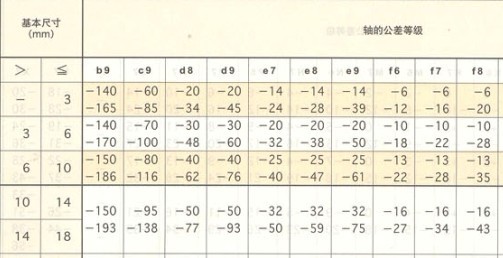

圖片：

不是10，11，7微米,具體的數值是要對應基本尺寸查表的.

«
