工控人家園 綜合討論 求指教一個11腳計數器DH48J-A的一個問題

longfei1982

飛飛

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 158 個
工控威望: 369 點
下載積分: 3305 分
在線時間: 125(小時)
注冊時間: 2009-05-01
最后登錄: 2016-07-25
查看longfei1982的主題 / 回貼

樓主發表于: 2013-10-06 20:03

只看樓主 | 小中大

求指教一個11腳計數器DH48J-A的一個問題,這個計數器的接近開關是接npn還是pnp,另外接線圖上6和7腳端子顯示的是6vdc是什么意思，具體怎么應用，求大神指點

wangxiweng

做到老，學到老，還有三樁學不到。

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 319 個
工控威望: 490 點
下載積分: 4105 分
在線時間: 180(小時)
注冊時間: 2013-06-17
最后登錄: 2025-03-24
查看wangxiweng的主題 / 回貼

1樓發表于: 2013-10-06 20:27

只看該作者 | 小中大

沒有用，好像在哪里見過一次，應是常開的吧，后邊是6V直流電壓吧。

學者

fkw12345

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 120 個
工控威望: 2015 點
下載積分: 10549 分
在線時間: 485(小時)
注冊時間: 2007-09-12
最后登錄: 2025-09-09
查看fkw12345的主題 / 回貼

2樓發表于: 2013-10-07 16:20

只看該作者 | 小中大

把接線圖發發來看看！

<b>別人看我在工作，其實我在玩，別人看我在玩，其實我在工作。要把工作當成娛樂，那就不會覺得累了!</b>

longfei1982

飛飛

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 158 個
工控威望: 369 點
下載積分: 3305 分
在線時間: 125(小時)
注冊時間: 2009-05-01
最后登錄: 2016-07-25
查看longfei1982的主題 / 回貼

3樓發表于: 2013-10-09 21:21

只看該作者 | 小中大

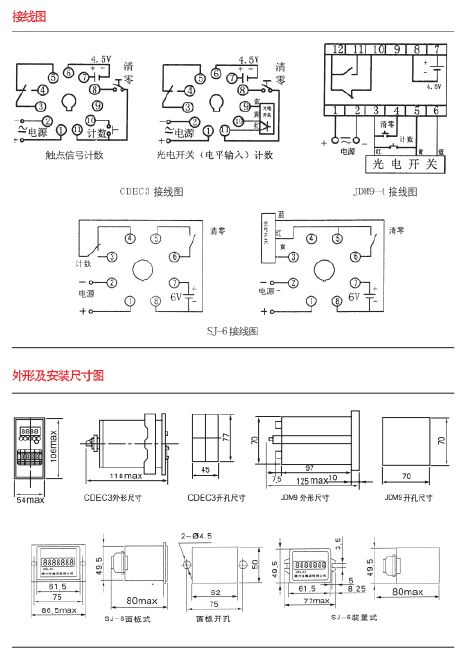

看到了吧，就是那個6和7號腳。

yangrmg

經驗是練出來的

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 133 個
工控威望: 272 點
下載積分: 5909 分
在線時間: 166(小時)
注冊時間: 2010-12-22
最后登錄: 2024-04-09
查看yangrmg的主題 / 回貼

4樓發表于: 2013-10-09 22:13

只看該作者 | 小中大

上面那個應該是PNP,下面那個應該是NPN,7-8的6V是光電開關電源。用萬用表量下就清楚了。

樓主留言：

熱心助人！我用萬用表測了一下，其中7號腳跟11號腳是通的，6號腳全不通。6和7基本沒電壓輸出不可能跟光電開關供電，僅此而已，不知道廠家設計是什么意思。

longfei1982

飛飛

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 158 個
工控威望: 369 點
下載積分: 3305 分
在線時間: 125(小時)
注冊時間: 2009-05-01
最后登錄: 2016-07-25
查看longfei1982的主題 / 回貼

5樓發表于: 2013-10-10 08:44

只看該作者 | 小中大

難道這個計數器提供了6v到12v的電壓供光電開關和接近開關使用，如果接近開關的電壓也是6v也能接在6和7號腳上做電源給接近開關供電吧吧，我這么理解對嗎。大神
