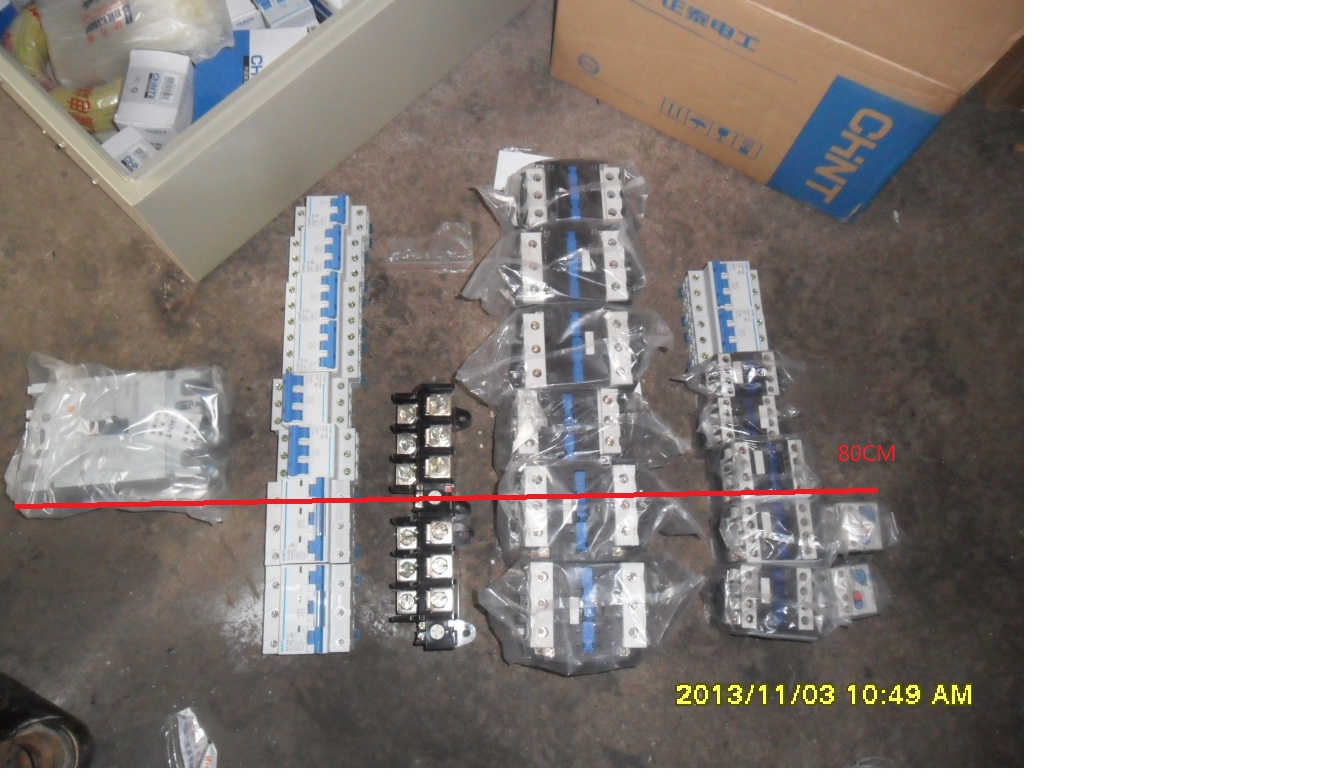

因受空間限制電箱是高100CM寬70.

，，，，，，，，，，，，，，，，，

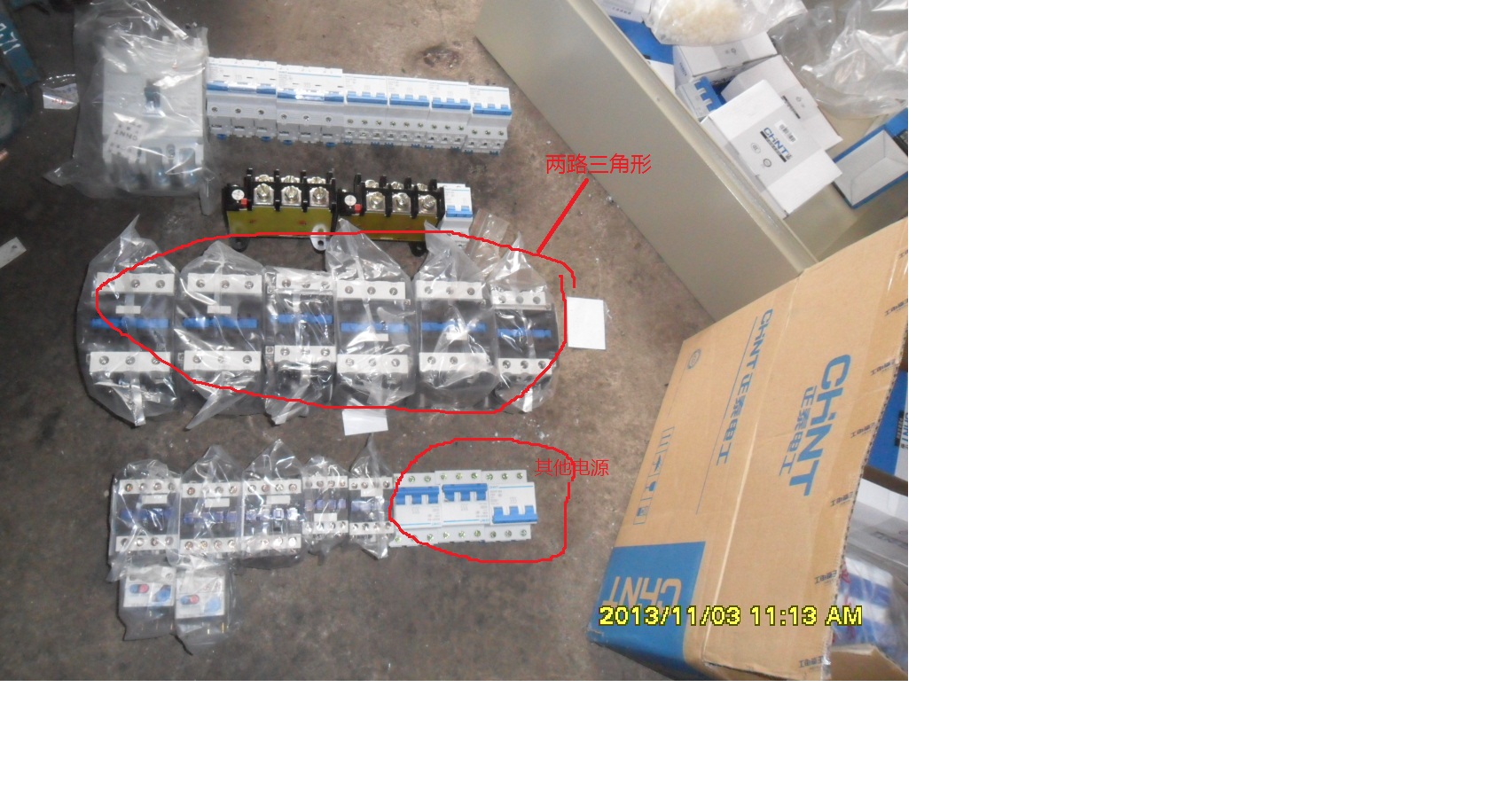

想了下，頭大，下面那張圖好些吧。以后電箱記得預大點，要預有些東西以后可能會加上去的。

現在沒人問津，等做好發來圖片，估計指責的不會少

與其把電箱搞的密密麻麻，不如少用或不用那10個斷路器，說真的，現在的熱繼電器質量太差，中看不中用，不如不用。個人淺見，請別見笑

同意4樓的說法

同意4樓說法。。。一般有問題，都不見得斷路器跳，漏電開關先跳了。

你這到底是電源箱還是控制箱？

通常兩種不同功能的電器電路不能混合在一個箱子內的。而且你第二張圖中的右下角的斷路器不允許放在那里。

引用

引用第7樓老兔子于2013-11-03 20:41發表的  :
你這到底是電源箱還是控制箱？

通常兩種不同功能的電器電路不能混合在一個箱子內的。而且你第二張圖中的右下角的斷路器不允許放在那里。

是控制箱.右下角的幾個斷路器是備用電源，萬一接個排風扇或其他，現實當中沒有不應許的要靈活運用.如果一定要按部就班
的話估計沒有那個老板要你做的，就像家庭裝修，有幾個聽施工隊的，都是客戶指手畫腳的安排
我也想再搞個電源箱可誰出錢啊。我現在的目的只是就這點米，這個鍋，要盡量煮出最好的飯.

引用

引用第4樓tiansan80700于2013-11-03 15:54發表的  :
與其把電箱搞的密密麻麻，不如少用或不用那10個斷路器，說真的，現在的熱繼電器質量太差，中看不中用，不如不用。個人淺見，請別見笑

這種情況一般都是配置不當.如果不用等線路燒完了就知道后果了.

史同學，，期待你的大作。

   過熱繼電器換成DZ108/DZ20型（還可省只DZ47)。
這個建議不錯。
