4-    歐姆龍 日 OMRON


1、官網
http://www.fa.omron.com.cn/
2、PLC系列簡介
日本OMRON（立石公司）電機株式會社是世界上生產PLC的著名廠商之一。SYSMAC C系列PLC產品產品門類齊、型號多、功能強、適應面廣，以其良好的性能價格比被廣泛地應用于化學工業、食品加工、材料處理和工業控制過程等領域。

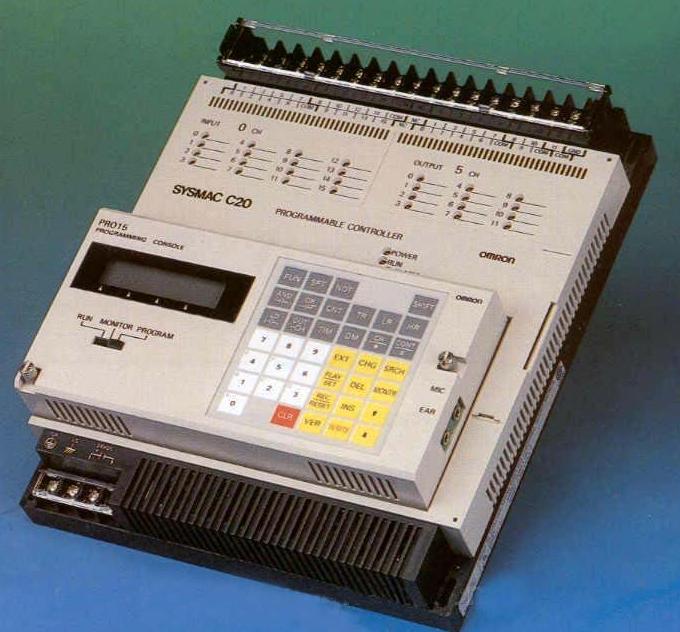

OMRON C系列PLC 80年代初期，OMRON的大、中、小分別為C系列的C200、C1000、C500、C120、C20等。這些型號的PC指令系統少，而且指令執行時間長，內存也小，內部器件有限，PC體積大。例如，C20僅20條指令，基本指令執行時間為40uS-80uS。上述產品目前已基本淘汰了。


隨后小型機換代出現P型機，代替了C20機。P型機I/O點數最大可達148點。指令增加到37條，指令執行時間的速度也加快了，基本指令執行時間為4uS，體積也明顯縮小。P型機有較高的性能價格比，且易掌握和使用，因而具有較強的競爭力，在當時的小型機市場上可以說獨占鰲頭。

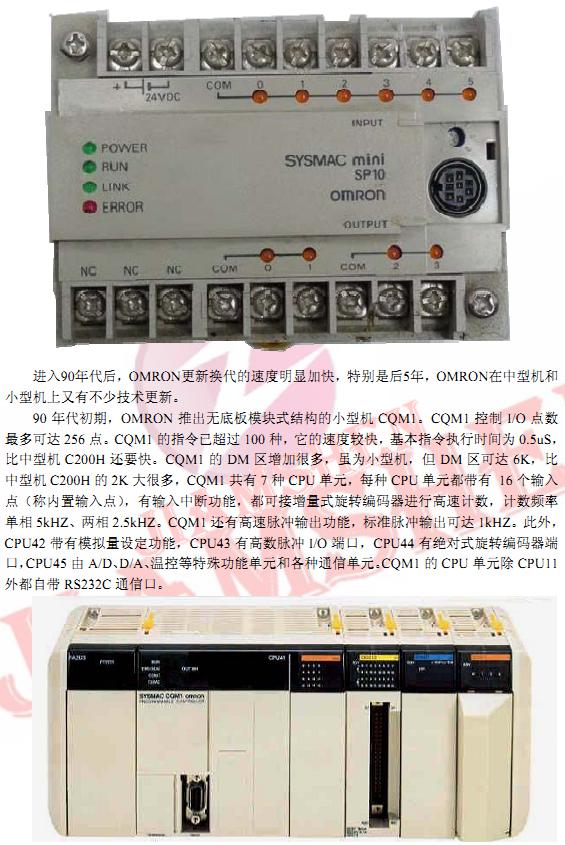

另外，OMRON還開發出微型機SP20/SP16/SP10。這類機型點數少，最少10點，但可自身聯網（PC Link），最多可達80點。它的體積很小，功能單一，價格較低，特別適合于安裝空間小、點數要求不多的繼電器控制場合。

在CQM1推出之前，OMRON推出大型機CV系列（CV500／CV1000／CV2000／CVM1），其性能比C系列大型H機有顯著的提高，它極大地提高了OMRON在大型機方面的競爭實力。CV系列中除CVM1外，均可采用結構化編程，易讀、易調試，并具有更強大的通信功能。1998年底，OMRON推出了CVM1D雙極熱備系統，它具有雙CPU單元和雙電源單元，不僅CPU可熱備，而且電源也可熱備。CVM1D繼承了CV系列的各種功能 ，可以使用CV的I/O單元、特殊功能和通信功能單元。CVM1D的I/O單元可在線插拔。


OMRON在小型機方面也取得了長足的進步。1997年，OMRON在推出a機的同時，就推出P型機的升級產品，即小型機CPM1A：與P型機相比，CPM1A體積小，只及同樣I/O點數的1/2，但是它的性能改進很大，例如，它的指令有93種、153條，基本指令執行時間為0.72uS，程序容量達2048字，單相高數計數達5KHz（P型機為2KHz）、兩相為2.5KHz（P型機無此功能），有脈沖輸出、中斷、模擬量設定、子程序調用、宏指令功能等。通信功能也增強了，可實現PC與PC連接、PC與上位機通信、PC與PT連接。


1999年，OMRON在推出CS1系列PLC的同時，在小型機方面相繼推出了CPM2A/CPM2C/CPM2AE、CQM1H等機型。

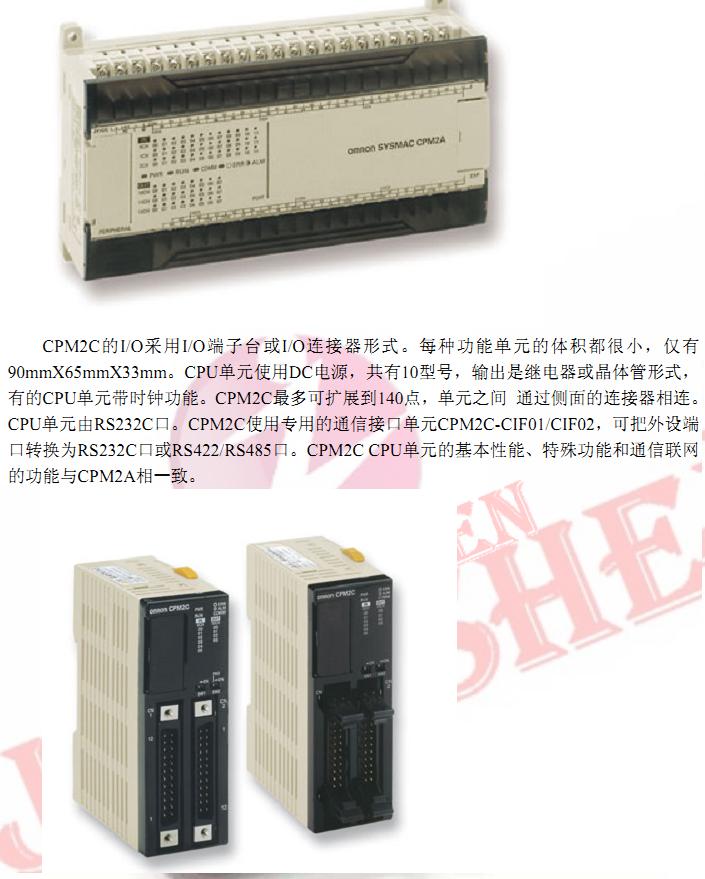

CPM2A是CPM1A之后的另一系列機型。CPM2A的功能比CPM1A有新的提升，例如，CPM2A指令的條數增加、功能增強、執行速度加快，可擴展的I/O點數、PC內部器件的數目、程序容量、數據存儲容量等也都增加了；所有CPM2A的CPU單元都自帶RS232C口，在通信方面比CPM1A改進不少。CPM2C具有獨特的超薄模塊化設計。它由CPU單元和I/O擴展單元，也有模擬量I/O、溫度傳感和CompoBus/S I/O連接等特殊功能單元。


CPM2AE是OMRON公司專為中國市場開發的 ，該機型僅有60點繼電器輸出的CPU單元4，使CPM2A-60CDR-A的簡化機型。CPM2AE刪除CPM2A的一些功能以減少成本，降低售價。被刪除的功能主要有：后備電池（可選）、RS232端口、CTBL指令（寄存器比較指令）等。其它功能則與CPM2A完全相同。后期針對中國市場，又在CPM2A的基礎上開發出了CPM2AH型PLC。
CQM1H是小型機CQM1的升級換代產品。CQM1是OMRON PC家族中的一朵奇笆，它有漂亮的外表，擁有齊全的功能。而CQM1H在延續原先CQM1所有優點的基礎上，提升充實了CQM1的多種功能。CQM1H對CQM1有很好的兼容性，對原先使用CQM1的老用戶來說，升級換代十分方便。CQM1H的推出更加鞏固OMRON在中小型PC領域無與倫比的優勢。CQM1H在三大性能方面作了重大的提升和充實：I/O控制點數、程序容量和數據容量均比CQM1的性能比高出一倍；提供多種先進的內裝板，能勝任更加復雜和柔性的控制任務；CQM1H可以加入Controller Link網，還支持協議宏通信功能。

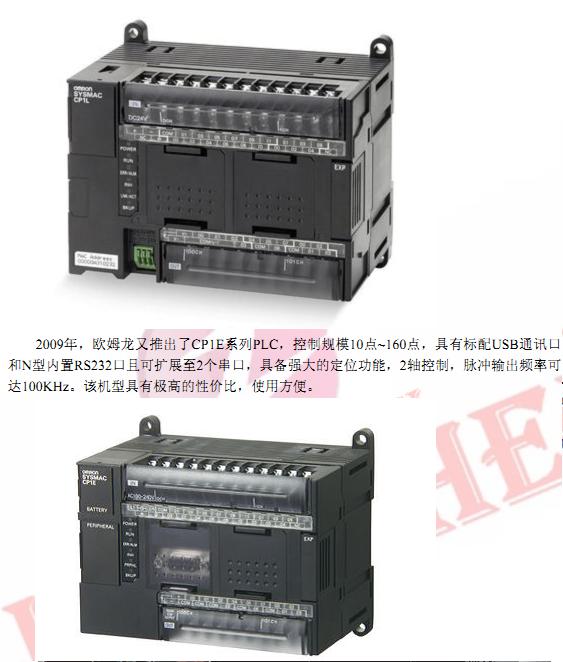

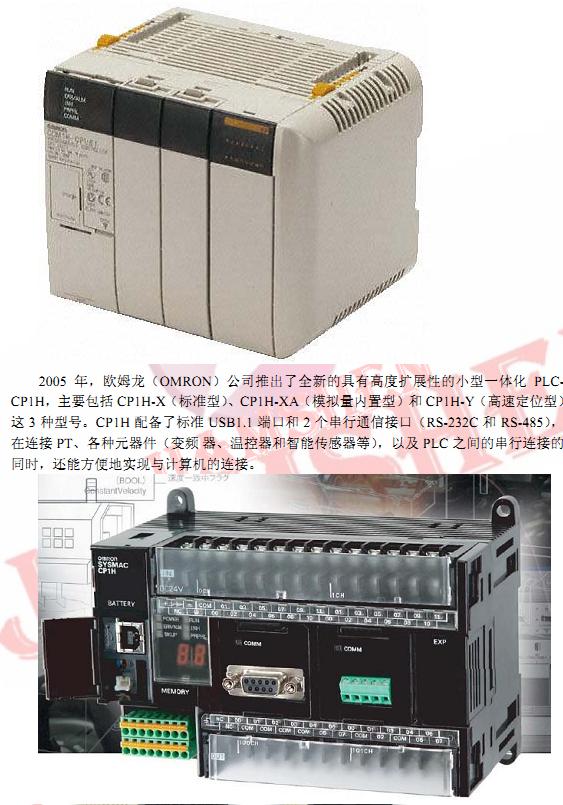

2007年，歐姆龍在中國市場全球首發SYSMAC CP1L系列多功能一體化小型PLC。CP1L是CP1H的延續機種。CP1L本 體有14點、20點、30點和40點四種規格，可根據不同需求進行選擇。CPU上也內置有USB端口，從簡單的順 序控制，到脈沖功能和串行端口等應用功能，都是和CP1H一脈相承。CP1L和CP1H將共同構成歐姆龍小型 PLC的中堅力量。

3、PLC編程軟件

3.1 LSS/SSS
    LSS和SSS軟件是歐姆龍早期的PLC編程軟件，需要運行在DOS環境下，現在也已經被淘汰。
3.2 SYSWIN
    SYSWIN軟件可安裝與Windows操作系統(Windows 98及更早期版本)環境下，相較DOS環境下的LSS和SSS軟件，操作性大大提高，可對C/CV系列PLC進行編程。
3.3 SYSMAC-CPT
SYSMAC-CPT軟件是歐姆龍較新版本的PLC編程軟件，可用于較老的PLC上面。該軟件也安裝在Windows操作系統(XP亦可)環境下，相較于SYSWIN軟件功能更加強大，操作性也進一步提升。
3.3 CX-Programmer
    CX-Programmer軟件是歐姆龍最新的PLC編程軟件，它支持歐姆龍全系列的產品，目前已經升級到V9.3版本。該軟件集成在CX-ONE編程包內，也可單獨安裝，實現了與歐姆龍系列產品的集成性、系統性的開發。

歐姆龍的CJ系列中型機沒有講

還用過C120F、C500F、C1000FH，是流程圖編程序，編程很方便，但維修調試很麻煩，后來淘汰了。用FSS軟件編程，只能在日本的PC98XX系列電腦上用。
