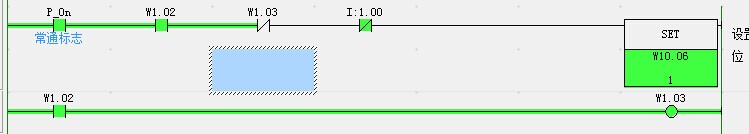

常閉和常開 有點鉆牛角尖了 setI1.00是外接傳感器 常開的 就是磁性開關 按照理論來說 不是按下w1.02眀1.03應該是得電斷開的 怎么會 導致 w10.06set呢 求解有點不明白

plc的動作是按掃描周期工作的，你按下圖試試動作就ok了。

這我知道 就是說 為什么會這樣理論上 w1.03常閉常態下是閉合的需電之后是斷開的 既然斷開就應該電流不通才對那怎么會是眀10.00置位呢 難道是I1.00是外部傳感器有點特殊直接判斷 傳感器沒有通 然后setw10.06

“這我知道”。。。。。。。。。。


又是一個完全按照繼電器電路分析PLC邏輯的

梯形圖的邏輯是從上往下，從左往右

哎好好看看PLC工作原理 吧

set指令同KEEP指令類似，一旦置位，就保持，你的程序PLC一掃描第一行就就置位了（w1.02 ON的情況下)，

引用

引用第7樓1348209154于2014-07-27 19:47發表的  :
set指令同KEEP指令類似，一旦置位，就保持，你的程序PLC一掃描第一行就就置位了（w1.02 ON的情況下)，

支持7樓觀點

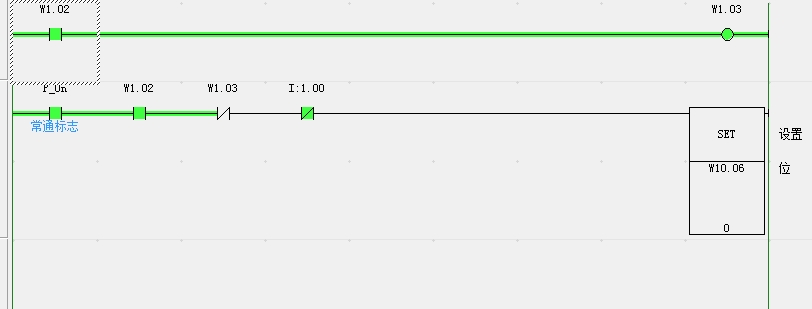

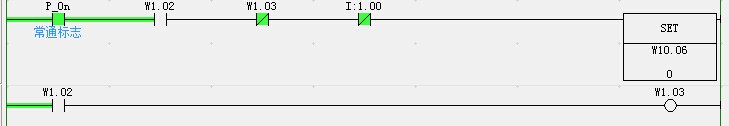

第一個掃描周期，W1.02不動，所以W10.06不SET ，所以W1.03也不動。當按下W1.02那個掃描周期，W10.06先SET，然后W1.02控制W1.03動。下一個掃描周期，W1.03動，導致W1.03常閉斷開，但是因?yàn)閃10.06是SET,所以保持。松開W1.02，W1.03線圈不動，W10.06還是保持SET。如果你想按下W1.02，W1.03就動，然后W1.03的常閉斷開，讓W(xué)10.06不動的話。那你可以這樣寫試試，把第二行寫在第一行之前。看結果。這個跟PLC的掃描周期和更新結果對程序的影響有關系。你可以在壇子里找我以前寫過的一個帖子。保證原創，所以寫的水平有限，不知道你能不能看懂。專門講掃描周期的。
[attachments=123917]
[attachments=123918]


http://www.ncfca.cn/read-gktid-77913.html

多謝各位大神的幫助  我已經知道什么問題了 PLC邏輯掃描   自己一時沒想起來 鉆牛角尖了 謝謝各位
