按照網上的說明書調整了一下變頻器，發現怎么不跟手冊的運行方式一樣呢？

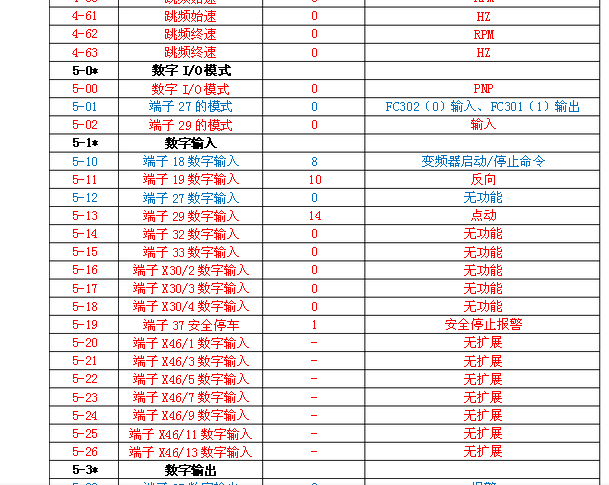

變頻器端子18在參數5-10里設定為8，定義的功能是啟動。

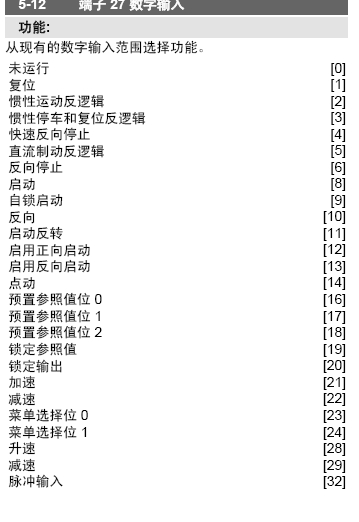

端子27在5-12里設定是16，定義的功能是參考速度0（3-10-0參數里的預制速度設定為10％，也就是5HZ）
端子29在參數5-13里設定是17，定義的功能是參考速度1（3-10-1參數里的預制速度設定為40％，也就是20HZ）
端子33在參數5-15里設定是18，定義的功能是參考速度2（3-10-2參數里的預制速度設定為20％，也就是10HZ）

好了，端子定義已經完成。
1、現在嘗試將公共端12和啟動端18短接后，變頻器馬上就5HZ運行了，這是怎么回事呢？我還沒有短接12和16，怎么會運行預制速度0呢？
2、又嘗試了一下將端子12和端子18短接，端子12和端子27，變頻器是20HZ運行了，怎么速度成了預制1的速度了，我定義的27號端子是預制0的速度啊。
3、接著又嘗試了一下將端子12和端子18短接，端子12和端子29，變頻器是10HZ運行了，怎么速度成了預制2的速度了，我定義的29號端子是預制1的速度啊。
4、接著又試了將端子12和端子18短接，端子12和端子33，變頻器是15HZ運行了，查了一下參數3-10-4里面是設定的30％，也就是15HZ，怎么短接33端子，功能又成了預制4的速度了呢？上面我設置的是預制2的速度啊。

這是怎么回事？亂套了？現在3-10-0里面的速度成了啟動速度，短接12和27應該是5HZ運行，怎么成了20HZ了，27端子定義的是預制速度0啊。怎么回事？請前輩們指教一下。謝謝了。

難道大家沒知道的嗎？

你說明書跟你的變頻器型號不對應吧。。。。

建議樓主仔細閱讀編程指南第60頁，這三個端子組合可以實現8種預置參考值，并不是每一個端子代表一個參考值。

gfbbbbbbbbbbbbbbbbbbbb

要三個端子互相組合起來用的。
