位置控制，CW/CCW信號輸入，這樣接對不對啊？

我看電源部分可能有差異，0721是750W，220V單相或三相，電源接線L1C與R并聯，L2C與S并聯，如果你用的是220V三相電，你的接法應該沒有問題，要使用220V單相的話，T不接，電源接線L1C與R并聯，L2C與S并聯。

當然您的圖紙顯示的就是三相線，我的話有些廢話了。呵呵。妄自菲薄了，見諒。

編碼器線沒有問題。
COM — 我看A2系列的接線圖，端子號是45,47,49三個，不知道端子內部是否3個端子焊接在一起了。
另外伺服是不是還需要短接正反轉極限開關，也就是NL(32)，PL(31)，還需要短接EMGS（30），否則會伺服報警。您沒有畫出這3組需要和COM— 短接的端子號，我想問問是不是您在伺服軟件里面進行設置了，怎么設置可以不用短接？

互相學習，我比較才疏學淺。

引用

引用樓主drw_08于2014-06-13 15:46發表的 臺達ASD-A2系列伺服和歐姆龍CP1系列PLC接線，大家看看這樣對不對 :
位置控制，CW/CCW信號輸入，這樣接對不對�。�

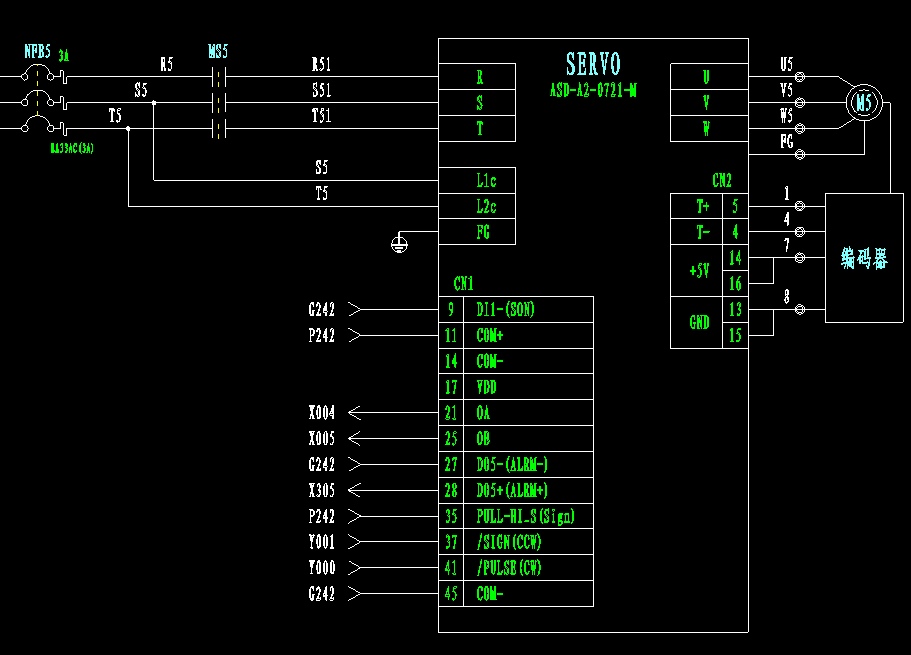

[attachment=122404]

CW/CCW信號接法沒有錯。

高手！不過正反轉極限不用焊線的！我都是用參數屏蔽了
