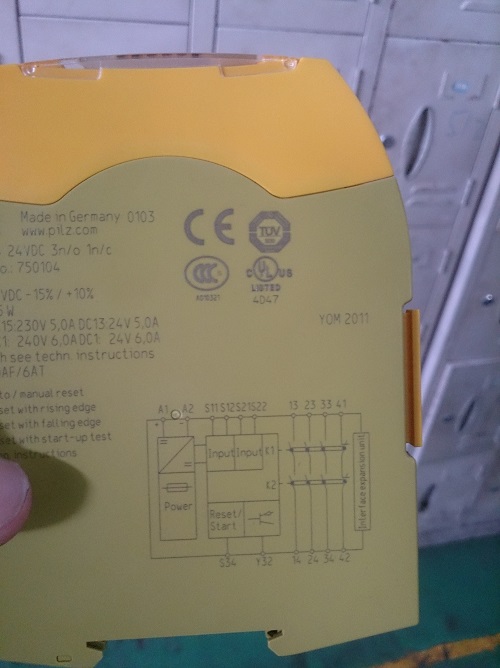

S11與S12為輸入通道1的兩個輸入端，S11，S12在內部是不是一個線圈的兩端？S11，S12在外圍應該怎么接線？在安全繼電器接上電源的情況下，直接短接S11，S12輸入通道1的指示燈亮不亮，還是S11，S12間接入一個電源輸入通道1的指示燈才亮？S34（reset/start）怎么和外圍接線，這個端子有復位和啟動功能，啟動功能怎么用，復位功能又怎么用？Y32是輸出端吧，輸出的是什么信號？是不是通道1和通道2都有輸入Y32才有輸出？壇友幫忙解答，謝謝！

記得以前接觸過這個安全開關，尤其在老外的控制柜內用的很多，首先S11,S12進行短接指示燈肯定會亮，一般將控制中所需要的連鎖的一些點串接到這兩點之間，進而進行保護功能。S34一般可以直接接入電源（+），只不過需要加些連鎖點進行保護或者直接將S34點與S12點進行連接，同樣需要在此之間加些聯鎖控制點、鑰匙開關等。Y32應該是故障輸出點，只要有一個通道問題就輸出。個人所見，希望能幫到你！

好好學習  我要學習

A1 A2.接電源。
S11 S12是一組輸入。用來把你所有的安全回路（NC點）串接起來。形成一個閉合回路。
S21 S22是另一組輸入。如果不用，請短接。
S34 Y32這個是繼電器的啟動按鈕。兼復位。
用法：當輸入回路OK。你還需要按一下這個按鈕才能使繼電器工作。如果運行中途輸入回路被斷開（急停異常之類），繼電器就不工作。你去解決完問題以后，回路閉合了，還要再回來按一下這個按鈕，繼電器才開始工作。
其他4組常開點就是繼電器的輸出觸點。通常給你拓展其他安全回路或是本設備安全執行繼電器線圈。
~~~~~~~~~
再說下安全執行繼電器。
這是個普通控制用繼電器。通常使用NC觸點串入主電路空氣開關的跳閘線圈里。
*******************************
有必要再理下全過程電路；
設備優先上控制電源。（獨立于主電路。）
假如安全回路OK。安全繼電器待機狀態。（假如回路不OK。安全繼電器不會工作，并無法強制他工作）
你按一下安全繼電器啟動按鈕。安全繼電器工作。你圖右側觸點變換。
你的圖右側一組NO點事先串入安全執行繼電器線圈內。
安全執行繼電器工作。
安全執行繼電器的一組NC事先串入主電路空氣開關的跳閘線圈內。（此時，變換為“開點”）
主電路空氣開關合閘。
設備開始RUN...
意外：
如果設備運行中突然意外。安全回路被斷。安全繼電器停止工作，安全執行繼電器也接著停止工作。
此刻，主電路空開的跳閘線圈就會跳閘！！！（因?yàn)槭孪却�進了安全執行繼電器的NC點）

看上面的接線圖就知道了

這接線圖能看懂算是神奇了。。。。。

3樓真是好人

引用

引用第3樓yfcc923于2014-07-14 16:51發表的  :
A1 A2.接電源。
S11 S12是一組輸入。用來把你所有的安全回路（NC點）串接起來。形成一個閉合回路。
S21 S22是另一組輸入。如果不用，請短接。
S34 Y32這個是繼電器的啟動按鈕。兼復位。
用法：當輸入回路OK。你還需要按一下這個按鈕才能使繼電器工作。如果運行中途輸入回路被斷開（急停異常之類），繼電器就不工作。你去解決完問題以后，回路閉合了，還要再回來按一下這個按鈕，繼電器才開始工作。
.......

S34和Y32是分開的吧，S34是復位/開始的輸入端，是接電源正嗎，Y32應該是一個輸出信號，因?yàn)樵谖疫@設備中，Y32接入一個24VDC的中繼的線圈輸入端，就是不知Y32輸出的是+還是-信號，在什么情況下才有這個輸出，是在安全繼電器正常工作情況下才有這個輸出嗎？

查了下資料得知，S34與S12直接短接為自動復位，S34與S12串接一復位按鈕為手動復位，Y32是一個輸出ov的信號，兩個通道都正常工作時才有這個信號輸出

簡單來說：
2個獨立的輸入回路全部閉合，安全繼電器才能ON。
電源接線就不多說了。
S34 Y32 建議你接常開按鈕。不要直接短接。主要還是安全考慮為重。
圖右側3NO 1NC是輸出觸點。
#################
這樣你就全部明白了。至于后續的開發運用，是需要功力和失敗來堆積的。。。
