樓主發表于: 2014-07-10 21:16

只看樓主 | 小中大

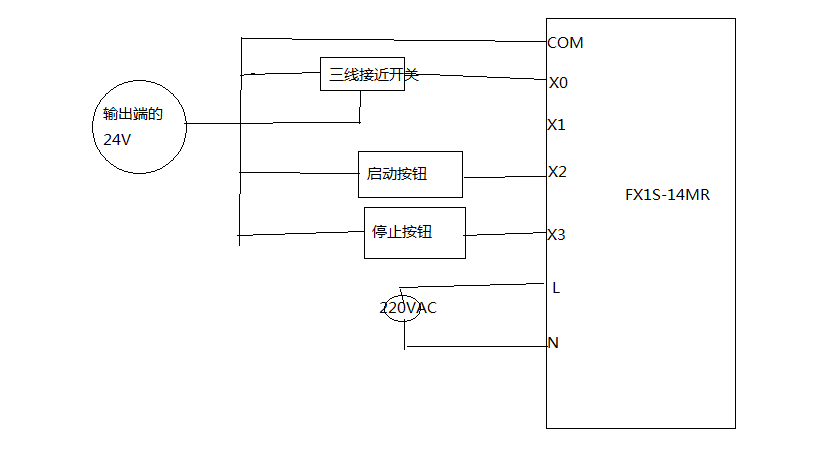

圖片：

本人小菜鳥，對于接線還不是很懂，我這么接線對嗎？
望各位前輩指正下。謝謝啊。
三菱工控那邊管理員不給通過啊，不能留言。為什么啊？
我只好試試這里能不能行了、

guochunyi

直讀解西門屏HMI口令。。。

級別: 論壇版主

發送短信
加為好友

精華主題: 5 篇
發帖數量: 8311 個
工控威望: 10445 點
下載積分: 21253 分
在線時間: 3122(小時)
注冊時間: 2007-03-01
最后登錄: 2025-08-30
查看guochunyi的主題 / 回貼

1樓發表于: 2014-07-11 08:02

只看該作者 | 小中大

接線正確，建議輸出加保護裝置。
你的問題，如果看看手冊，完全無問題，因為手冊上就有現成的接線圖。而且比你的還豐富。

樓主留言：

你好  謝謝你的回答
但是我想問下  之前有個人跟我說我COM端怎么能接220V呢
COM端那邊接220V交流的L或N 都不行嗎？

我后來是把COM0  COM1 COM2 COM3這些全部接到220VAC 的L ,然后輸出比如說繼電器線圈一端接Y0  另一端接N.這樣我試了是可以的。
但上面的接線圖我沒敢接，我怕燒了端子，那樣是正確的嗎？

可直讀解西門屏HMI各級帳戶口令,帳戶登錄權限提升,鎖定帳戶激活。。。

和諧共贏

努力學習，做好工控

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 2000 個
工控威望: 7825 點
下載積分: 71580 分
在線時間: 761(小時)
注冊時間: 2008-01-07
最后登錄: 2025-08-30
查看和諧共贏的主題 / 回貼

2樓發表于: 2014-07-11 08:13

只看該作者 | 小中大

接線完全正確

樓主留言：

你好  謝謝你的回答
但是我想問下  之前有個人跟我說我COM端怎么能接220V呢
COM端那邊接220V交流的L或N 都不行嗎？

我后來是把COM0  COM1 COM2 COM3這些全部接到220VAC 的L ,然后輸出比如說繼電器線圈一端接Y0  另一端接N.這樣我試了是可以的。
但上面的接線圖我沒敢接，我怕燒了端子，那樣是正確的嗎？

chinazhu6666

嚴謹求實

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 362 個
工控威望: 6119 點
下載積分: 2909 分
在線時間: 132(小時)
注冊時間: 2011-12-16
最后登錄: 2018-05-07
查看chinazhu6666的主題 / 回貼

3樓發表于: 2014-07-11 08:34

只看該作者 | 小中大

基本正確啦。如果有不確定的，你可以邊寫程序邊測試嘛。比如就接一個啟動開關。就可以測試你的PLC電源，DC24V電源，輸入點X2是否正確。把每一個輸入輸出點作為一個單獨的項目，集合起來就是一個大的項目。

樓主留言：

你好  謝謝你的回答
但是我想問下  之前有個人跟我說我COM端怎么能接220V呢
COM端那邊接220V交流的L或N 都不行嗎？

我后來是把COM0  COM1 COM2 COM3這些全部接到220VAC 的L ,然后輸出比如說繼電器線圈一端接Y0  另一端接N.這樣我試了是可以的。
但上面的接線圖我沒敢接，我怕燒了端子，那樣是正確的嗎？

QQ76214024

咯啵白菜

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 215 個
工控威望: 298 點
下載積分: 804 分
在線時間: 107(小時)
注冊時間: 2014-01-14
最后登錄: 2019-11-23
查看咯啵白菜的主題 / 回貼

4樓發表于: 2014-07-11 10:14

只看該作者 | 小中大

記得COM接0V哦，接近開關為NPN的不。

樓主留言：

COM一定要接0V嗎我圖上接的是220VAC的L或N 不可以嗎？

xwp781

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 99 個
工控威望: 266 點
下載積分: 2878 分
在線時間: 154(小時)
注冊時間: 2013-03-17
最后登錄: 2025-08-12
查看xwp781的主題 / 回貼

5樓發表于: 2014-07-11 12:10

只看該作者 | 小中大

接線正確。

樓主留言：

你好  謝謝你的回答
但是我想問下  之前有個人跟我說我COM端怎么能接220V呢
COM端那邊接220V交流的L或N 都不行嗎？

我后來是把COM0  COM1 COM2 COM3這些全部接到220VAC 的L ,然后輸出比如說繼電器線圈一端接Y0  另一端接N.這樣我試了是可以的。
但上面的接線圖我沒敢接，我怕燒了端子，那樣是正確的嗎？

twx1984

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 36 個
工控威望: 151 點
下載積分: 6240 分
在線時間: 58(小時)
注冊時間: 2013-12-24
最后登錄: 2025-06-04
查看twx1984的主題 / 回貼

6樓發表于: 2014-07-28 15:25

只看該作者 | 小中大

我就是直接把220V加到輸出端的com0、com1、com2，全部是220v線圈的話就全部并起來。然后從y0、y1、y2輸出給線圈，另一端接N線。

靜芳

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 958 個
工控威望: 3038 點
下載積分: 3306 分
在線時間: 205(小時)
注冊時間: 2010-02-05
最后登錄: 2025-08-23
查看靜芳的主題 / 回貼

7樓發表于: 2014-07-29 11:19

只看該作者 | 小中大

輸入的S/S接了沒？

本帖最近評分記錄：

下載積分:+1(cheng007297) 你以為是3U?

358273433

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 608 個
工控威望: 838 點
下載積分: 1362 分
在線時間: 1033(小時)
注冊時間: 2010-04-16
最后登錄: 2025-07-31
查看358273433的主題 / 回貼

8樓發表于: 2014-07-29 11:30

只看該作者 | 小中大

1S沒有S/S端子

tetrapak11

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 32 個
工控威望: 166 點
下載積分: 925 分
在線時間: 27(小時)
注冊時間: 2013-12-30
最后登錄: 2019-04-29
查看tetrapak11的主題 / 回貼

9樓發表于: 2014-07-29 11:48

只看該作者 | 小中大

三線制的接近開關不是只有輸出接到X0上嗎？它的電源應該是重新引的吧？

自由的心

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 113 個
工控威望: 195 點
下載積分: 934 分
在線時間: 30(小時)
注冊時間: 2009-12-01
最后登錄: 2025-05-08
查看自由的心的主題 / 回貼

10樓發表于: 2014-07-29 12:52

只看該作者 | 小中大

接近開關的接線應該有問題。三線開關的電源線棕色線接PLC下面一排端子的24+,黑色線接輸入端，確保開關是NPN輸出。

renzhe

店 shop124315976.taobao.com

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 9 篇
發帖數量: 3320 個
工控威望: 7987 點
下載積分: 2544 分
在線時間: 12797(小時)
注冊時間: 2012-04-25
最后登錄: 2025-08-29
查看renzhe的主題 / 回貼

11樓發表于: 2014-07-29 13:03

只看該作者 | 小中大

樓主看看手冊啊，繼電器輸出的COM 與輸入點的COM沒有任何電氣連接，只是個觸點的一端。上面畫的圖是正確的，不要看表面，要看內部圖。接近開關選NPN的就OK，否則，不起作用
