圖片：

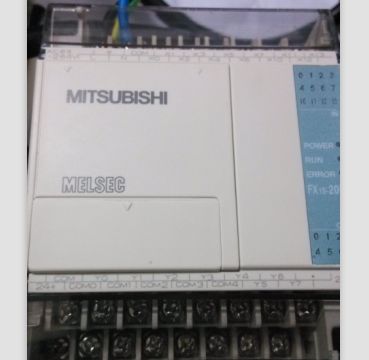

請問各位大蝦，三菱FX1s-20MR PLC 輸出端負載用內置電源接線怎樣接？

chenpingyg

機械是柱石,電氣是靈魂.

級別: VIP會員

發送短信
加為好友

精華主題: 0
發帖數量: 1105 個
工控威望: 6705 點
下載積分: 100 分
在線時間: 603(小時)
注冊時間: 2007-01-25
最后登錄: 2017-04-03
查看chenpingyg的主題 / 回貼

1樓發表于: 2014-10-11 22:31

只看該作者 | 小中大

把正極接到COM上，

自己的事情自己做.

電工小安子

資深工業自動化電路板維修，專修伺服板，PLC板各種工業控制板

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 395 個
工控威望: 4041 點
下載積分: 5252 分
在線時間: 192(小時)
注冊時間: 2014-09-27
最后登錄: 2024-07-10
查看電工小安子的主題 / 回貼

2樓發表于: 2014-10-13 15:20

只看該作者 | 小中大

你這個是MR的,很簡單的,直流,交流不用考慮,如果用內部24V的話就把正或負直接接到COM端,另一端接負或正形成回路電壓就OK了.

承接各種工業電路板維修，精修各品牌變頻器，伺服驅動器，開關電源，芯片級維修，價格優惠，歡迎洽談，快手號：工業電路板維修丑哥。

lzy8400367

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 16 個
工控威望: 107 點
下載積分: 568 分
在線時間: 43(小時)
注冊時間: 2014-10-16
最后登錄: 2022-03-17
查看lzy8400367的主題 / 回貼

3樓發表于: 2014-10-27 14:49

只看該作者 | 小中大

MR的PLC輸出COM點接正

taotaoba

級別: 略有小成

發送短信
加為好友
阿里旺旺

精華主題: 0
發帖數量: 144 個
工控威望: 471 點
下載積分: 7248 分
在線時間: 58(小時)
注冊時間: 2014-01-08
最后登錄: 2016-06-18
查看taotaoba的主題 / 回貼

4樓發表于: 2014-10-27 15:11

只看該作者 | 小中大

首先理解com端的意思？com就是公共端。

wangcheng18

承接各種非標電氣系統設計，安裝，編程，調試，歡迎新老朋友光臨

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 222 個
工控威望: 336 點
下載積分: 26429 分
在線時間: 136(小時)
注冊時間: 2014-08-11
最后登錄: 2025-06-09
查看wangcheng18的主題 / 回貼

5樓發表于: 2014-11-03 15:08

只看該作者 | 小中大

1 ：   COM0、COM1、COM2、COM3、COM4接正極，Y0---Y7接負載的一端，如歐姆龍的KA，MY4N-JDC24V的14號腳，負極接13號腳。
2：  COM0、COM1、COM2、COM3、COM4接負極，Y0---Y7接負載的一端，如歐姆龍的KA，MY4N-JDC24V的13號腳，負極接14號腳。
3：  COM0、COM1、COM2、COM3、COM4接L，Y0---Y7接負載的一端，如歐姆龍的KA，MY4N-JAC220V的一個腳，N接另外一個腳。
----------說的啰嗦了一點，樓主你能明白嗎？

yoxirenshen

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 68 個
工控威望: 140 點
下載積分: 733 分
在線時間: 56(小時)
注冊時間: 2013-06-29
最后登錄: 2016-09-29
查看yoxirenshen的主題 / 回貼

6樓發表于: 2014-11-03 20:15

只看該作者 | 小中大

2種接法：
1：COM端接24V+,繼電器一端接Y,一端接0V.
2：COM端接0V，繼電器一端接Y,一端接24V+.
以上，繼電器就表示輸出。

工控狂人

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 77 個
工控威望: 141 點
下載積分: 800 分
在線時間: 15(小時)
注冊時間: 2014-09-03
最后登錄: 2015-04-19
查看工控狂人的主題 / 回貼

7樓發表于: 2014-11-03 21:00

只看該作者 | 小中大

正或負直接接到COM端,另一端接負或正形成回路電壓就好了

會飛的怪獸

自信自立自強

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 302 個
工控威望: 2111 點
下載積分: 4590 分
在線時間: 669(小時)
注冊時間: 2013-01-17
最后登錄: 2025-08-26
查看會飛的怪獸的主題 / 回貼

8樓發表于: 2014-11-04 09:49

只看該作者 | 小中大

6樓正解...

熟悉三菱、信捷、臺達、歐姆龍等多種PLC編程，威綸、三菱、顯控等觸摸屏設計和自動化系統設計，承接各種非標自動化設備的PLC程序開發，長期為客戶提供整套自動化方案，深圳或珠三角地區，歡迎加QQ 908643454

gdj-gdj

每天進步一點點！

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 398 個
工控威望: 7067 點
下載積分: 138113 分
在線時間: 1592(小時)
注冊時間: 2013-10-12
最后登錄: 2025-08-29
查看gdj-gdj的主題 / 回貼

9樓發表于: 2014-11-04 12:51

只看該作者 | 小中大

5樓解釋的好啊。

zz2679493

三十而立

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 290 個
工控威望: 457 點
下載積分: 14881 分
在線時間: 272(小時)
注冊時間: 2014-06-08
最后登錄: 2023-11-24
查看zz2679493的主題 / 回貼

10樓發表于: 2014-11-04 14:24

只看該作者 | 小中大

6樓簡單明了

yinxiaojian

火把倒下，火焰依然……

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 90 個
工控威望: 234 點
下載積分: 12070 分
在線時間: 115(小時)
注冊時間: 2013-01-15
最后登錄: 2024-07-07
查看yinxiaojian的主題 / 回貼

11樓發表于: 2014-11-04 15:23

只看該作者 | 小中大

支持6樓說法
