樓主發表于: 2014-10-13 12:50

只看樓主 | 小中大

圖片：

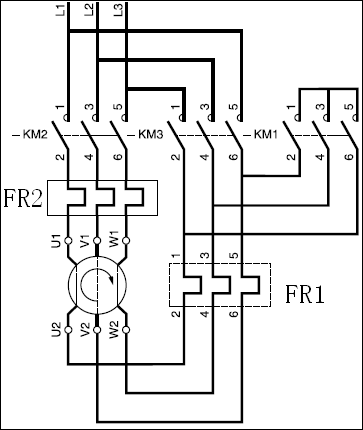

星三角啟動電機的熱繼電器FR1和FR2在圖中2個位置，其保護整定值應該設多少？

應該是額定電機額定電流Ir的√3 /2還是√3 /3 ？

個人感覺應該都是√3 /2，即0.87倍的Ir。

應該是√3 /3？

[ 此帖被redrock99在2014-10-13 13:37重新編輯 ]

jetfondy

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 124 個
工控威望: 253 點
下載積分: 1804 分
在線時間: 62(小時)
注冊時間: 2011-05-24
最后登錄: 2019-05-30
查看jetfondy的主題 / 回貼

1樓發表于: 2014-10-13 13:37

只看該作者 | 小中大

樓主的感覺是錯的。

714675398

做事心態最重要

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 101 個
工控威望: 212 點
下載積分: 2446 分
在線時間: 86(小時)
注冊時間: 2010-08-20
最后登錄: 2020-07-31
查看714675398的主題 / 回貼

2樓發表于: 2014-10-13 15:42

只看該作者 | 小中大

1/√3 *額定電流

zq11111

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 457 個
工控威望: 512 點
下載積分: 4352 分
在線時間: 206(小時)
注冊時間: 2010-03-08
最后登錄: 2025-06-10
查看zq11111的主題 / 回貼

3樓發表于: 2014-10-13 15:47

只看該作者 | 小中大

用二個熱保護器有什么好處嗎？

chen020406

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 16 個
工控威望: 134 點
下載積分: 649 分
在線時間: 4(小時)
注冊時間: 2012-02-20
最后登錄: 2014-10-23
查看chen020406的主題 / 回貼

4樓發表于: 2014-10-13 16:23

只看該作者 | 小中大

看不懂，不理解你為什么呀用兩個熱保護？

chenpingyg

機械是柱石,電氣是靈魂.

級別: VIP會員

發送短信
加為好友

精華主題: 0
發帖數量: 1105 個
工控威望: 6705 點
下載積分: 100 分
在線時間: 603(小時)
注冊時間: 2007-01-25
最后登錄: 2017-04-03
查看chenpingyg的主題 / 回貼

5樓發表于: 2014-10-13 21:31

只看該作者 | 小中大

兩個熱繼電器去掉任何一個，效果都是一樣的。兩個熱繼電器的設定值比正常運轉電流稍微大一點點就可以咯。

自己的事情自己做.

redrock99

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 319 個
工控威望: 554 點
下載積分: 3735 分
在線時間: 174(小時)
注冊時間: 2009-02-04
最后登錄: 2025-06-28
查看redrock99的主題 / 回貼

6樓發表于: 2014-11-04 16:47

只看該作者 | 小中大

其實我的本意是是看FR1和FR2的整定電流一樣不一樣，后來通過查閱資料，發現其整定電流一樣，但是使用中FR2的位置更佳。
對了，FR2電流值是1/√3 *額定電流

一木無名四水

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 16 個
工控威望: 144 點
下載積分: 5206 分
在線時間: 38(小時)
注冊時間: 2013-06-05
最后登錄: 2023-05-11
查看一木無名四水的主題 / 回貼

7樓發表于: 2014-11-04 19:17

只看該作者 | 小中大

設定值取額定電流的1.1-1.5倍，具體取值看你的負載大小

六安皖杰機電

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 79 個
工控威望: 216 點
下載積分: 9512 分
在線時間: 82(小時)
注冊時間: 2013-01-05
最后登錄: 2017-03-25
查看六安皖杰機電的主題 / 回貼

8樓發表于: 2014-11-04 19:30

只看該作者 | 小中大

比電機實際工作電流稍大一點即可

fffsjm

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 568 個
工控威望: 771 點
下載積分: 2071 分
在線時間: 641(小時)
注冊時間: 2009-02-28
最后登錄: 2022-04-14
查看fffsjm的主題 / 回貼

9樓發表于: 2014-11-05 00:05

只看該作者 | 小中大

fr1的熱保護效果最好

wu32u2

耐得住挫折的打磨，我們將迸發出比鉆石還璀璨的光芒——

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1121 個
工控威望: 1474 點
下載積分: 1772 分
在線時間: 994(小時)
注冊時間: 2010-03-01
最后登錄: 2025-08-23
查看wu32u2的主題 / 回貼

10樓發表于: 2014-11-05 08:40

只看該作者 | 小中大

作為電機過載保護的電氣元件，其整定值肯定要比額定值要大，不然豈不是經常保護性跳開了？

成功的路上需要幫助

twatson

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 193 個
工控威望: 387 點
下載積分: 2037 分
在線時間: 433(小時)
注冊時間: 2012-03-26
最后登錄: 2025-08-27
查看twatson的主題 / 回貼

11樓發表于: 2014-11-05 08:47

只看該作者 | 小中大

按1/√3 *額定電流選取過熱繼電器（大約0.58倍），一般只用一個就可以了，而且是安裝在FR2位置。
