樓主發表于: 2016-12-21 14:46

只看樓主 | 小中大

圖片：

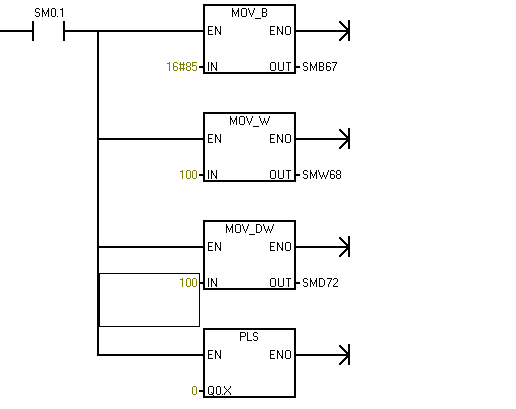

這是根據例子寫的，，接線是Q0.0鏈接的pu+ 加了2K的電阻 ,pu-鏈接的0v，，PLC的1L+鏈接的24V+，1M鏈接的0V

泰山之石

A

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 2321 個
工控威望: 2637 點
下載積分: 11984 分
在線時間: 934(小時)
注冊時間: 2008-11-12
最后登錄: 2025-12-19
查看泰山之石的主題 / 回貼

1樓發表于: 2016-12-21 14:53

只看該作者 | 小中大

沒用過西門子的PLC，其他一般是PLC控制pu-接2K電阻COM接零。pu+接+24V

k2416207

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 157 個
工控威望: 334 點
下載積分: 944 分
在線時間: 329(小時)
注冊時間: 2014-04-30
最后登錄: 2025-09-17
查看k2416207的主題 / 回貼

2樓發表于: 2016-12-21 15:07

只看該作者 | 小中大

k2416207

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 157 個
工控威望: 334 點
下載積分: 944 分
在線時間: 329(小時)
注冊時間: 2014-04-30
最后登錄: 2025-09-17
查看k2416207的主題 / 回貼

3樓發表于: 2016-12-21 15:16

只看該作者 | 小中大

沒有大神指導一下嗎

k2416207

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 157 個
工控威望: 334 點
下載積分: 944 分
在線時間: 329(小時)
注冊時間: 2014-04-30
最后登錄: 2025-09-17
查看k2416207的主題 / 回貼

4樓發表于: 2016-12-21 16:17

只看該作者 | 小中大

補充一下 PLC是晶體管的，接線是Q0.0鏈接的pu- 加了2K的電阻 ,pu+鏈接的24v，，PLC的1L+鏈接的24V+，1M鏈接的0V

k2416207

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 157 個
工控威望: 334 點
下載積分: 944 分
在線時間: 329(小時)
注冊時間: 2014-04-30
最后登錄: 2025-09-17
查看k2416207的主題 / 回貼

5樓發表于: 2016-12-21 16:21

只看該作者 | 小中大

用松下的PLC沒有問題證明驅動器和電機是沒問題的

k2416207

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 157 個
工控威望: 334 點
下載積分: 944 分
在線時間: 329(小時)
注冊時間: 2014-04-30
最后登錄: 2025-09-17
查看k2416207的主題 / 回貼

6樓發表于: 2016-12-22 09:59

只看該作者 | 小中大

ytzidonghua

plc 觸摸屏自動化技術培訓等電話0535-6380506

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 2601 個
工控威望: 7316 點
下載積分: 11568 分
在線時間: 428(小時)
注冊時間: 2006-09-27
最后登錄: 2025-12-21
查看ytzidonghua的主題 / 回貼

7樓發表于: 2016-12-22 10:36

只看該作者 | 小中大

有共陰極和共陽極的區別
一般是接線問題

樓主留言：

謝謝

plc 觸摸屏變頻器編程電纜，plc培訓等
plc觸摸屏遠程下載，遠程監控
手機APP監控plc
QQ 365871920
電話13396452298
www.ytleader.com

liujian-weng

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 500 個
工控威望: 702 點
下載積分: 12155 分
在線時間: 2845(小時)
注冊時間: 2007-11-13
最后登錄: 2025-12-21
查看liujian-weng的主題 / 回貼

8樓發表于: 2016-12-22 11:06

只看該作者 | 小中大

共陽極，接線是Q0.0鏈接的pu- 加了2K的電阻 ,pu+鏈接的24v
共陰極，接線是Q0.0鏈接的pu+加了2K的電阻 ,pu-鏈接的0v，，

樓主留言：

謝謝

k2416207

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 157 個
工控威望: 334 點
下載積分: 944 分
在線時間: 329(小時)
注冊時間: 2014-04-30
最后登錄: 2025-09-17
查看k2416207的主題 / 回貼

9樓發表于: 2016-12-22 14:35

只看該作者 | 小中大

終于弄明白了，松下的PLC脈沖輸出點是NPN型的，西門子PLC脈沖輸出是PNP型的，，那么說我現在需要電平轉換，有沒大神指導一下..

liujian-weng

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 500 個
工控威望: 702 點
下載積分: 12155 分
在線時間: 2845(小時)
注冊時間: 2007-11-13
最后登錄: 2025-12-21
查看liujian-weng的主題 / 回貼

10樓發表于: 2016-12-22 16:34

只看該作者 | 小中大

改接驅動器上的公共端就可以啦

樓主留言：

改了Q0.0接PU+加2K電阻，PU-接的0V，沒用

k2416207

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 157 個
工控威望: 334 點
下載積分: 944 分
在線時間: 329(小時)
注冊時間: 2014-04-30
最后登錄: 2025-09-17
查看k2416207的主題 / 回貼

11樓發表于: 2016-12-22 17:17

只看該作者 | 小中大

圖片：

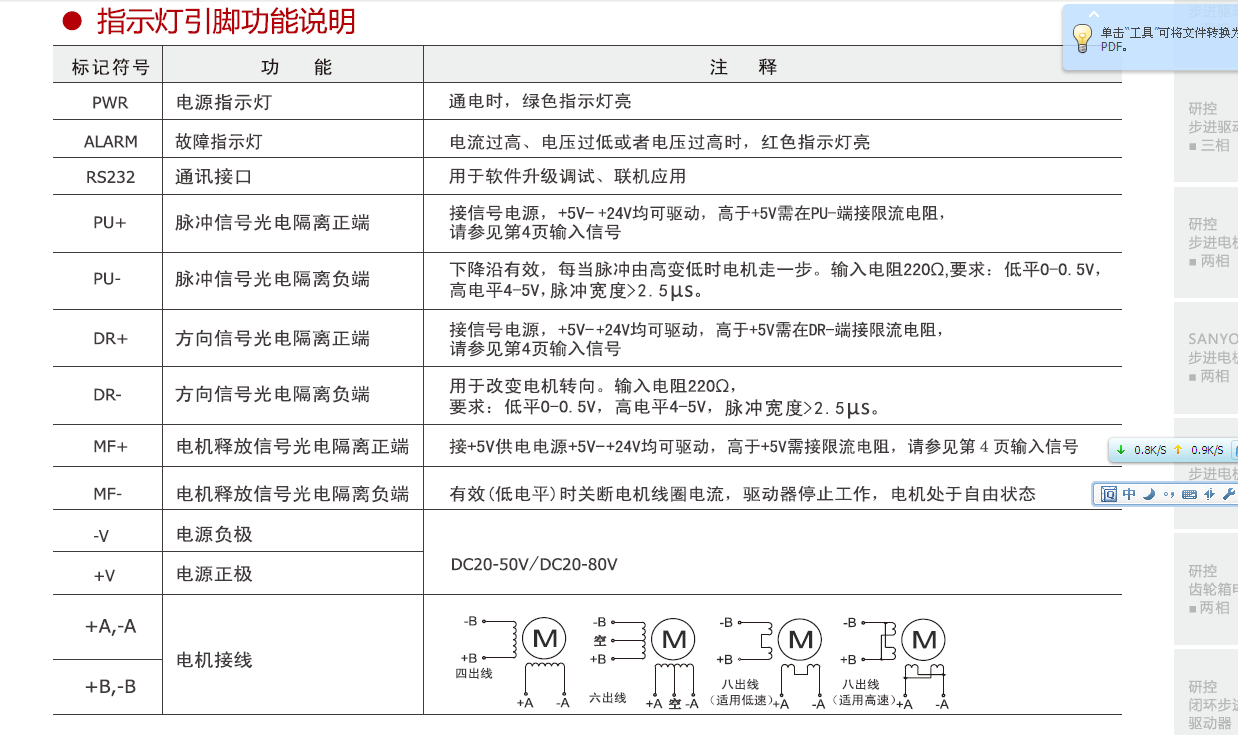

這是驅動器的說明是不是只能PU-接受脈沖？
