					 小飛哥飛

























					級別: 探索解密









							精華主題:

							0


							發帖數量: 21 個

							工控威望: 132 點

							下載積分: 762 分


							在線時間: 7(小時)


							注冊時間: 2017-01-24
        最后登錄: 2021-06-23

查看小飛哥飛的 主題
 /
回貼










                        樓主


					發表于: 2017-02-01 12:10

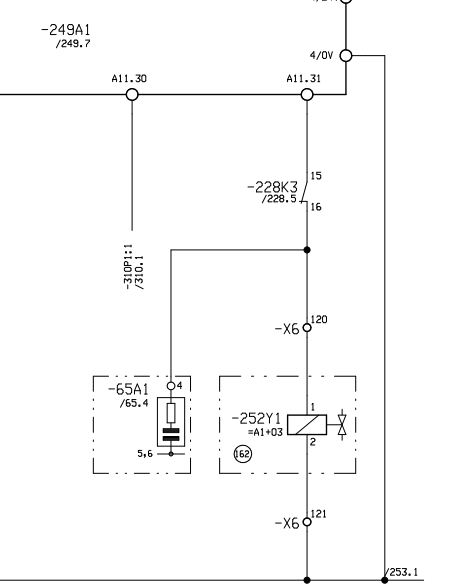

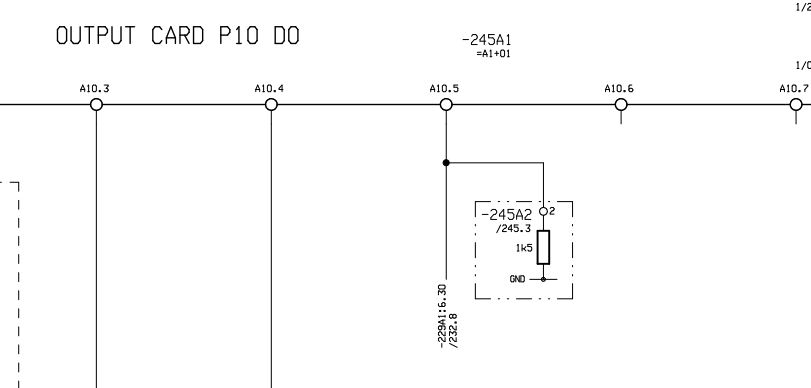

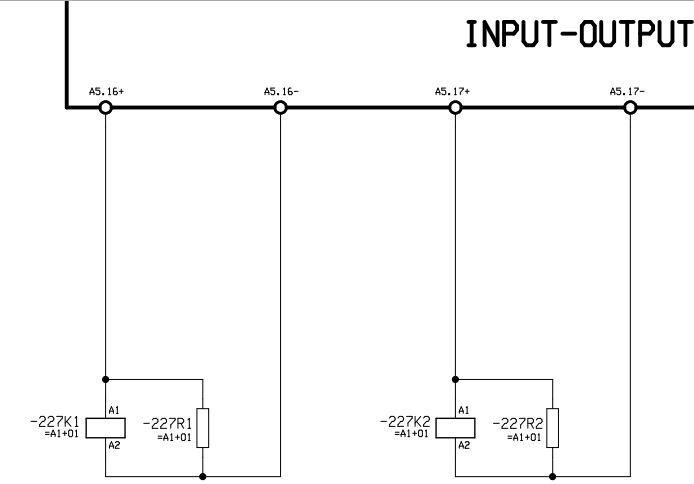

        同樣都是PLC的輸出DC24V控制線圈，有的在線圈兩端什么都不接，有的并接電阻，有的接地，有的接阻容單元？




        [ 此帖被小飛哥飛在2017-02-01 14:13重新編輯 ]




























































					 tingfenghu

























					級別: 工控俠客










							精華主題:

							0


							發帖數量: 2867 個

							工控威望: 3639 點

							下載積分: 3562 分


							在線時間: 3832(小時)


							注冊時間: 2007-11-04
        最后登錄: 2025-09-02

查看tingfenghu的 主題
 /
回貼










                        1樓


					發表于: 2017-02-01 13:10




















        一般來說,交流線圈接阻容,直流線圈接反向二極管.其它不是很懂.
        樓主留言：
        我也一直弄不明白，PLC是24V直流輸出的





















        二手PLC,觸摸屏，伺服驅動，各類氣動設備
        http://shop58129605.taobao.com/












































					 tienan90

























					級別: *









							精華主題:

							* 篇


							發帖數量: * 個

							工控威望: * 點

							下載積分: * 分


							在線時間: (小時)


							注冊時間: *
        最后登錄: *

查看tienan90的 主題
 /
回貼










                        2樓


					發表于: 2017-02-01 14:49




















        不需要知道為什么外接的元件是什么元件。只要知道最大的流出電流多少時。此點置為1 。即可。畢竟PLC是數字邏輯而以。此圖顯示的圖紙有限。而且不知道是什么PLC。所以分析有限。
        樓主留言：
        pilz的PLC，需要提供哪些資料才能分析？同一個PLC的不同端口輸出控制線圈，有些接了，有些卻沒有




























































					 南郭先生






        自動化成就工業之美






















					級別: 工控俠客









							精華主題:

							0


							發帖數量: 524 個

							工控威望: 2634 點

							下載積分: 3976 分


							在線時間: 1118(小時)


							注冊時間: 2011-09-22
        最后登錄: 2021-09-26

查看南郭先生的 主題
 /
回貼










                        3樓


					發表于: 2017-02-01 20:35




















        這圖設計的很好，總之都是針對感性負載的大小抑制，緩沖等等，可以保護輸出。
        樓主留言：
        能具體跟我講一下嗎？因為我看到圖紙好多是直接沒有接保護的，就幾個子接了。




























































					 ogreman






        Only The Stronger Survive






















					級別: 略有小成









							精華主題:

							0


							發帖數量: 290 個

							工控威望: 451 點

							下載積分: 1651 分


							在線時間: 232(小時)


							注冊時間: 2011-03-04
        最后登錄: 2024-07-03

查看ogreman的 主題
 /
回貼










                        4樓


					發表于: 2017-02-02 14:35




















        可以把整張圖紙放出來嗎？感性負載，有的時候會因為反向電動勢出現失控的情況。加二極管加電阻都可以起效果。
        樓主留言：
        圖紙它是一頁也畫的，上面給的圖紙也比較完整，直接就是PLC 輸出端口輸出接什么負載在接負極。




























































					 jxjalwf

























					級別: 略有小成









							精華主題:

							0


							發帖數量: 179 個

							工控威望: 287 點

							下載積分: 5962 分


							在線時間: 603(小時)


							注冊時間: 2015-11-09
        最后登錄: 2025-08-30

查看jxjalwf的 主題
 /
回貼










                        5樓


					發表于: 2017-02-02 22:41




















        可能是釷對不同的PLC的輸出 點類型做的相應的保護吧，感性負載在突然斷電的并在沒有泄放回路時，會產生一高電壓，PLC輸出點如果是晶體管的就會損壞，是繼電器輸出就好多了
        樓主留言：
        晶體管輸出的 ，同樣的感性負載，有些它就不接泄流回路




























































					 sanlihu






        吉圓






















					級別: 論壇先鋒









							精華主題:

							0


							發帖數量: 1217 個

							工控威望: 1763 點

							下載積分: 7608 分


							在線時間: 587(小時)


							注冊時間: 2012-08-31
        最后登錄: 2025-09-02

查看sanlihu的 主題
 /
回貼










                        6樓


					發表于: 2017-02-03 18:28




















        看PLC輸出是什么形式，再結合負載性質決定輸出如何接線
        樓主留言：
        PLC都是晶體管輸出的，所接的負載也基本上都是線圈





















        吉圓電氣 QQ751673698
