樓主發表于: 2016-10-09 10:57

只看樓主 | 小中大

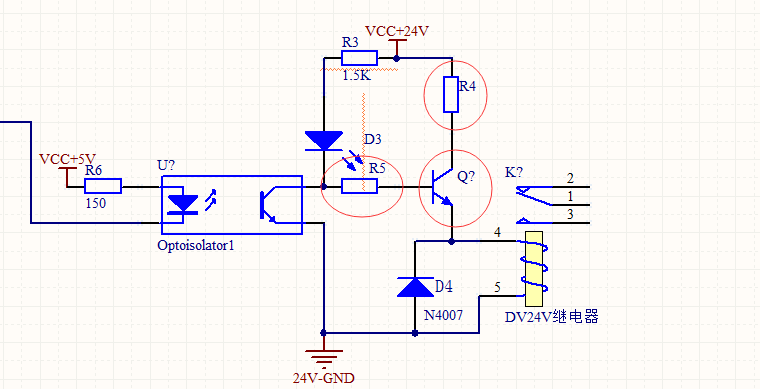

圖片：

工控人幫忙看看，用單片機驅動24V繼電器，帶光耦隔離，其中R3，R4，R5 選取怎樣的阻值，才能使三極管穩定工作不發熱，繼電器能很好的開關？三極管選取什么樣的型號呢？

電氣工程師

武漢電氣工程師，請掃描二維碼加QQ：836284784

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 157 個
工控威望: 1235 點
下載積分: 769 分
在線時間: 235(小時)
注冊時間: 2013-07-28
最后登錄: 2025-06-15
查看電氣工程師的主題 / 回貼

1樓發表于: 2016-10-09 11:09

只看該作者 | 小中大

這個圖有沒有問題？

fengrunsheng

生活中本不缺少美,缺少的是發現美的眼睛!

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 403 個
工控威望: 7091 點
下載積分: 19664 分
在線時間: 478(小時)
注冊時間: 2014-09-07
最后登錄: 2024-12-07
查看fengrunsheng的主題 / 回貼

2樓發表于: 2016-10-09 11:54

只看該作者 | 小中大

繼電器線圈額定電流要給出來,其它就都算出來了.
三極管按繼電器線圈功率選取;
限流電阻R4按三極管飽和電流選取阻值和功率;
基極限流電阻R5按三極管的放大系數和上拉電阻R3的阻值與
發光二極管正向壓降和光電耦合導通內阻計算.

二手工控電器

且行且珍惜

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 2869 個
工控威望: 4574 點
下載積分: 226637 分
在線時間: 3313(小時)
注冊時間: 2008-02-22
最后登錄: 2025-10-28
查看二手工控電器的主題 / 回貼

3樓發表于: 2016-10-09 12:27

只看該作者 | 小中大

這線路不可以使用！建議問度娘！上面有很多例子！

熱烈歡迎光臨工控自動化小店！
銷售二手拆機工控商品，多類型品牌I0接線端子臺、PLC 、觸摸屏、伺服、步進、變頻器、3相固態SSR調壓調功模塊。
http://shop115113109.taobao.com/index.htm 或者淘寶網搜索：來電科技自動化網上店

fsjnzhy

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1047 個
工控威望: 2294 點
下載積分: 109010 分
在線時間: 1309(小時)
注冊時間: 2011-12-15
最后登錄: 2022-09-28
查看fsjnzhy的主題 / 回貼

4樓發表于: 2016-10-09 13:10

只看該作者 | 小中大

這個電路光耦沒有信號繼電器就可能動作了，三極管換成PNP的才對，型號可以用8550，R5用4.7KΩ，R4用10Ω。

個人認為用光耦和驅動集成塊ULN2003來做更簡單可靠。

[ 此帖被fsjnzhy在2016-10-09 13:35重新編輯 ]

心情不錯

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 683 個
工控威望: 909 點
下載積分: 7034 分
在線時間: 1634(小時)
注冊時間: 2007-07-13
最后登錄: 2025-10-25
查看心情不錯的主題 / 回貼

5樓發表于: 2016-10-09 13:29

只看該作者 | 小中大

圖片：

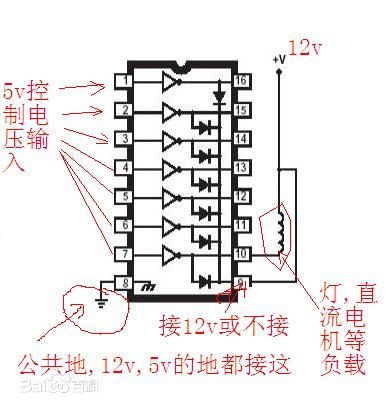

試試這個電路

fengrunsheng

生活中本不缺少美,缺少的是發現美的眼睛!

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 403 個
工控威望: 7091 點
下載積分: 19664 分
在線時間: 478(小時)
注冊時間: 2014-09-07
最后登錄: 2024-12-07
查看fengrunsheng的主題 / 回貼

6樓發表于: 2016-10-09 13:37

只看該作者 | 小中大

樓上朋友:
光耦沒有信號時,三極管基極電壓是多少?
是不是接近集電極電壓!
這種沒有下拉電阻的電路,光耦沒導通時三極管怎么會導通呢?

再有根據什么讓人家用8550三極管?
如果24V繼電器線圈電流5A呢?
......

fsjnzhy

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1047 個
工控威望: 2294 點
下載積分: 109010 分
在線時間: 1309(小時)
注冊時間: 2011-12-15
最后登錄: 2022-09-28
查看fsjnzhy的主題 / 回貼

7樓發表于: 2016-10-09 13:55

只看該作者 | 小中大

引用
引用第6樓fengrunsheng于2016-10-09 13:37發表的 :
樓上朋友:
光耦沒有信號時,三極管基極電壓是多少?
是不是接近集電極電壓!
這種沒有下拉電阻的電路,光耦沒導通時三極管怎么會導通呢?

.......

三極管控制要用到24V5A的線圈電流中繼？

電氣工程師

武漢電氣工程師，請掃描二維碼加QQ：836284784

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 157 個
工控威望: 1235 點
下載積分: 769 分
在線時間: 235(小時)
注冊時間: 2013-07-28
最后登錄: 2025-06-15
查看電氣工程師的主題 / 回貼

8樓發表于: 2016-10-09 16:30

只看該作者 | 小中大

24V繼電器線圈工作電流40毫安

電氣工程師

武漢電氣工程師，請掃描二維碼加QQ：836284784

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 157 個
工控威望: 1235 點
下載積分: 769 分
在線時間: 235(小時)
注冊時間: 2013-07-28
最后登錄: 2025-06-15
查看電氣工程師的主題 / 回貼

9樓發表于: 2016-10-09 19:56

只看該作者 | 小中大

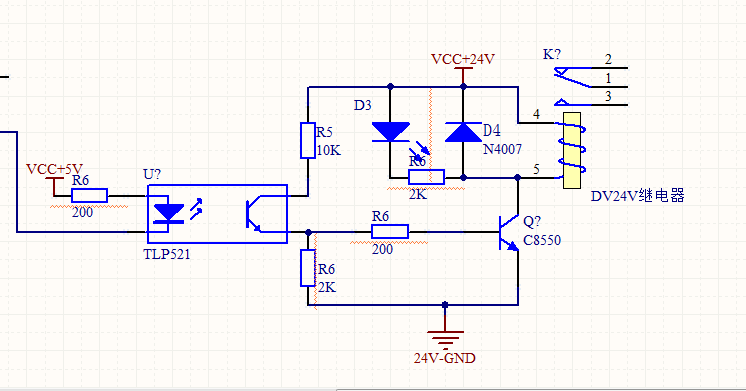

圖片：
