小飛哥飛

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 21 個
工控威望: 132 點
下載積分: 762 分
在線時間: 7(小時)
注冊時間: 2017-01-24
最后登錄: 2021-06-23
查看小飛哥飛的主題 / 回貼

樓主發表于: 2017-03-04 09:13

只看樓主 | 小中大

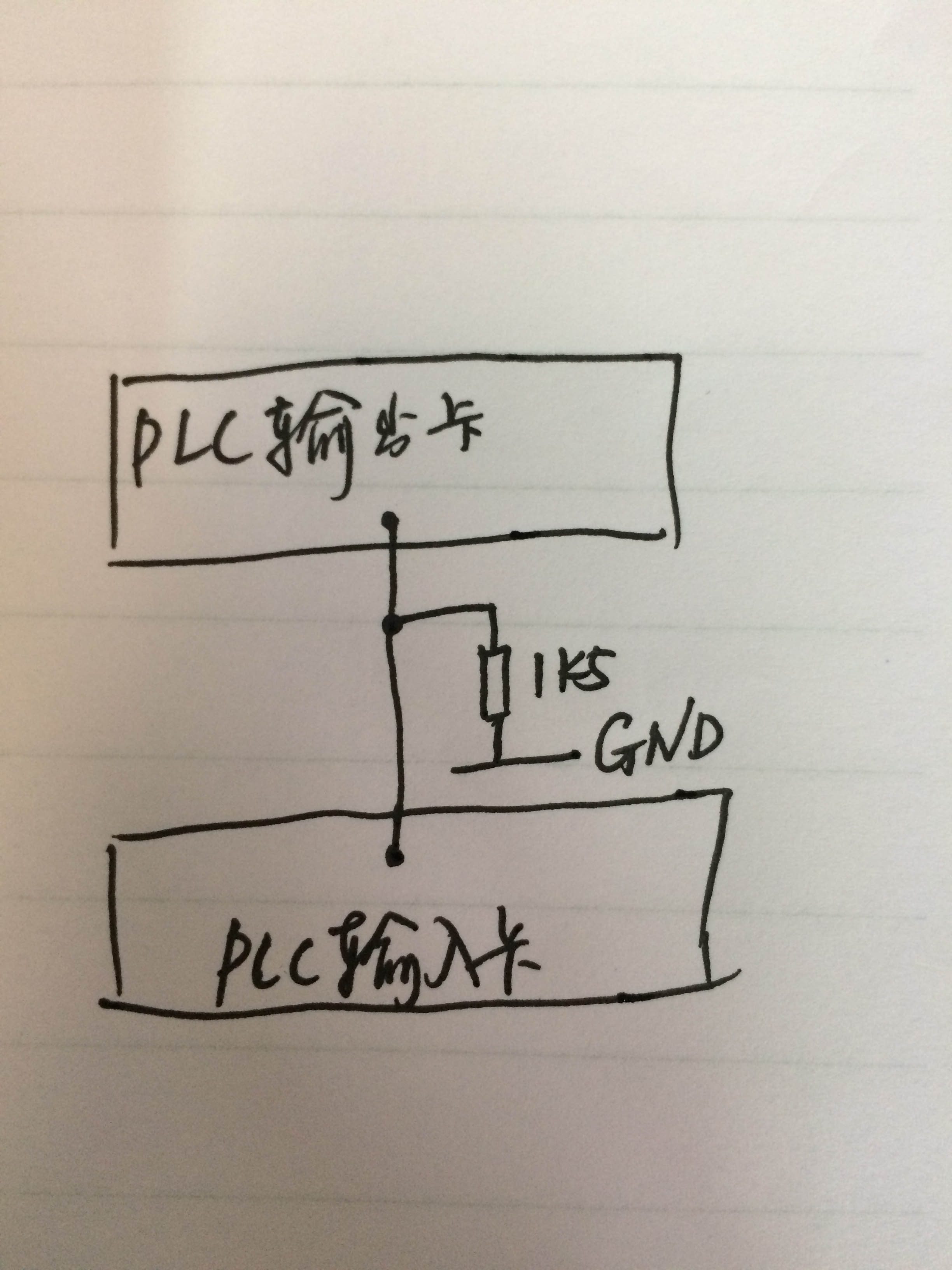

圖中就是PLC輸出到另外一個PLC,中間并接了一個1K5的電阻再接地，PLC輸出是DC24V，那并接1K5電阻并接地有什么作用呢？

hmilydyk

自動化設計改造是我的職業也是我的愛好

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 464 個
工控威望: 597 點
下載積分: 1153 分
在線時間: 167(小時)
注冊時間: 2012-08-21
最后登錄: 2024-06-17
查看hmilydyk的主題 / 回貼

1樓發表于: 2017-03-04 11:02

只看該作者 | 小中大

個人認為是分流作用

樓主留言：

謝謝

fengyyy

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 122 個
工控威望: 511 點
下載積分: 2680 分
在線時間: 275(小時)
注冊時間: 2015-12-02
最后登錄: 2025-11-01
查看fengyyy的主題 / 回貼

2樓發表于: 2017-03-04 12:08

只看該作者 | 小中大

個人認為像電子電路中的下拉電阻。

樓主留言：

我也是不敢確定

sjj6582

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 42 個
工控威望: 180 點
下載積分: 716 分
在線時間: 536(小時)
注冊時間: 2013-04-30
最后登錄: 2025-12-16
查看sjj6582的主題 / 回貼

3樓發表于: 2017-03-04 12:20

只看該作者 | 小中大

個人認為是反相器

樓主留言：

反相器應該是不可能的，因?yàn)檫@兩個看指示燈是同時亮的，即一個輸出另一個就有輸入。

tkggtdkjpl

工欲善其事，必先利其器！

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 3412 個
工控威望: 21027 點
下載積分: 39614 分
在線時間: 1839(小時)
注冊時間: 2010-01-03
最后登錄: 2025-12-15
查看tkggtdkjpl的主題 / 回貼

4樓發表于: 2017-03-04 13:23

只看該作者 | 小中大

有輸出高電平，無輸出拉成低電平，提高穩定

樓主留言：

聽你這么一分析我覺得肯定是下拉電阻的作用

自動化單機，生產線，項目編程調試！

zhaoxg

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 490 個
工控威望: 10679 點
下載積分: 10829 分
在線時間: 347(小時)
注冊時間: 2016-05-07
最后登錄: 2025-12-15
查看zhaoxg的主題 / 回貼

5樓發表于: 2017-03-04 14:19

只看該作者 | 小中大

PNP與NPN的轉換電路

樓主留言：

謝謝

lch8478

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 330 個
工控威望: 429 點
下載積分: 1280 分
在線時間: 274(小時)
注冊時間: 2016-07-13
最后登錄: 2025-12-16
查看lch8478的主題 / 回貼

6樓發表于: 2017-03-04 15:31

只看該作者 | 小中大

除了下拉還貌似沒有別的作用，反相更是不可能

樓主留言：

謝謝

xiakebiao

工控老人

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1043 個
工控威望: 8697 點
下載積分: 96310 分
在線時間: 845(小時)
注冊時間: 2008-12-21
最后登錄: 2023-07-10
查看xiakebiao的主題 / 回貼

7樓發表于: 2017-03-04 20:14

只看該作者 | 小中大

就是下拉電阻。

樓主留言：

謝謝

再見理想

雖然時間很遙遠，但從未停止過。

級別: VIP會員

發送短信
加為好友

精華主題: 1 篇
發帖數量: 1484 個
工控威望: 1438 點
下載積分: 22806 分
在線時間: 816(小時)
注冊時間: 2007-12-26
最后登錄: 2024-05-05
查看再見理想的主題 / 回貼

8樓發表于: 2017-03-05 20:28

只看該作者 | 小中大

無輸入時接入低電位，以穩定輸入信號。

[img]Http://www.ncfca.cn/attachment/Mon_2311/18_25997_2865e2881f154e3.jpG[/img]

祥子_lead

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 79 個
工控威望: 169 點
下載積分: 756 分
在線時間: 36(小時)
注冊時間: 2016-05-19
最后登錄: 2018-04-13
查看祥子_lead的主題 / 回貼

9樓發表于: 2017-03-05 22:35

只看該作者 | 小中大

確實應該是下拉電阻，抗干擾的一種措施。

lin10663

Ivan

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 3788 個
工控威望: 4391 點
下載積分: 150902 分
在線時間: 6803(小時)
注冊時間: 2016-10-23
最后登錄: 2025-12-16
查看lin10663的主題 / 回貼

10樓發表于: 2017-03-06 07:15

只看該作者 | 小中大

曝露電組~~防止干擾~避免假信號
