基礎知識（九）絲桿支座及配件介紹

一.滾珠絲杠支座
支座分為固定側與支撐側，固定側采用角接觸軸承，支撐側采用深溝球軸承。

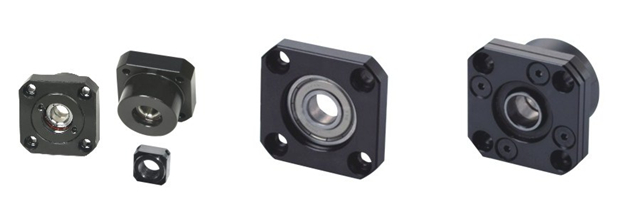

1.圓法蘭滾珠絲杠支座固定側和支撐側，軸承座本體、軸承、軸承蓋為一體不可拆卸。當安裝面與絲桿為垂直方向時使用。

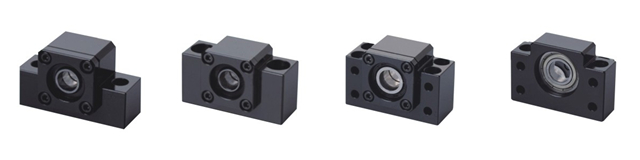

2.方形滾珠絲杠支座固定側，安裝面與絲桿處于水平時采用方形支座。

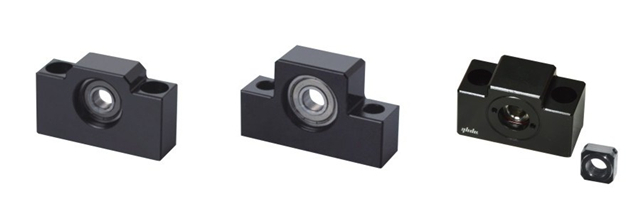

3.方形滾珠絲杠支座支撐側，安裝面與絲桿處于水平時采用方形支座。

4.滾珠絲杠其它配件支座用螺母、絲杠螺帽支架

二.梯形絲桿支座

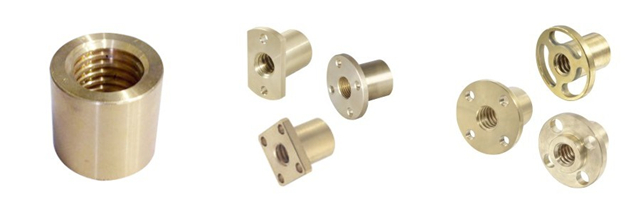

1.30度梯形絲桿螺帽，直桿型、法蘭型、嵌入型，直桿型螺帽必須與支架結合并做止轉處理，法蘭型可根據使用的不同情況選擇切割類型，將嵌入型螺紋孔型垂直用于板上時有效。腰形孔型可用于在裝置組裝時對位置進行微調。

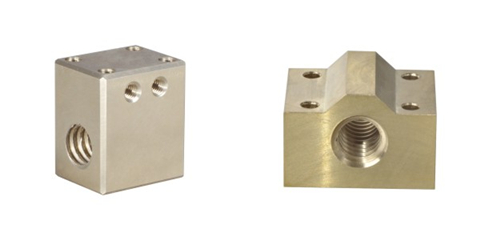

2.30度梯形絲桿方形螺帽，無需螺帽支架，可直接使用，減少設計時間，安裝方便。

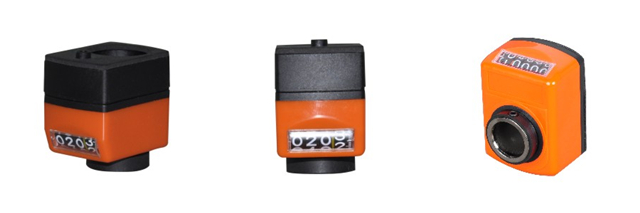

3.4位數字式位置顯示器，結構緊湊不占用安裝空間，可選標準型和垂直軸型，正傳反轉都會計數。

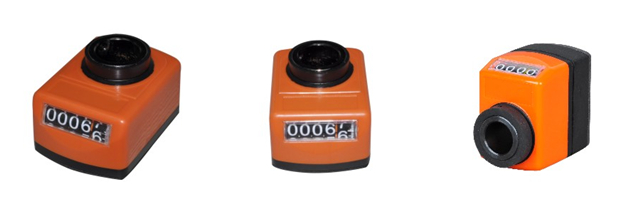

4.5位數字式位置顯示器，結構緊湊不占用安裝空間，可選標準型和垂直軸型，正傳反轉都會計數。

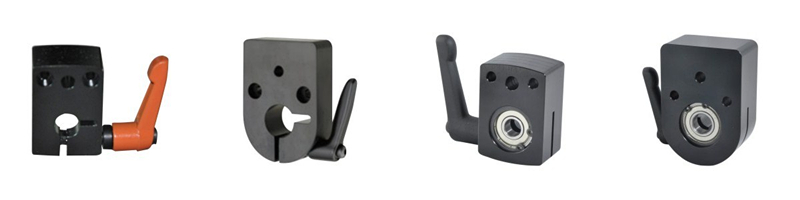

5.位置顯示器夾板，與數字式位置顯示器配合使用，安裝在數字位置顯示器和安裝板之間。

6.30度梯形絲杠防轉動固定件，防止機械振動引起的絲桿轉動，不可在未插入絲桿的時候使用。

圖片數量有限制最好下載附件：

往事如風

科技改變制造

級別: 網絡英雄

精華主題: 0
發帖數量: 11967 個
工控威望: 19775 點
下載積分: 15375 分
在線時間: 2835(小時)
注冊時間: 2013-01-31
最后登錄: 2025-12-16
查看往事如風的主題 / 回貼

1樓發表于: 2017-06-05 20:24

只看該作者 | 小中大

繼續學習學習

三人行者必有我師，擇其善者而從之
