水處理中要求按時間間隔控制若干臺電動機


PLC正常運行7小時后啟動第一臺電機，轉5分鐘后停第一臺。


7分鐘后啟動第二臺電機，轉5分鐘后停第二臺如此到最后一臺。


再經過7小時從第一臺電動機到最后一臺如上運轉。

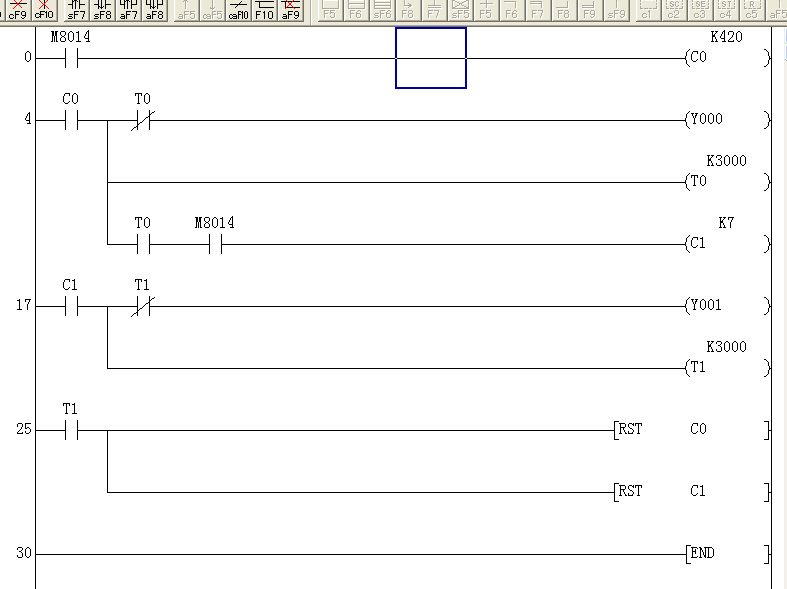

如上圖中只有兩臺電動機Y0,Y1,程序就很長了,如果有7,8,10,臺電機.長度可想而知了,


不知有沒有簡單點的方法?用移位指令怎樣編?

使用移位指令并不能對簡化程式起到什么作用。而對于程序的簡化作用明顯的是使用系統的FB，當然如果在GX軟件中把玩就要看了PLC的型號，如果是GX IEC軟件，那么通過編寫FB塊就可以大大的簡化如此的重復工作,同時Gx中包含的LongTime功能塊又可以大大的減少計數器與定時器搭配長定時這個缺陷。


以上！

Good Luck！

LongTime功能塊學習

我 看 用 移 位 能 行 ....

使 用 SFTL 指 令 即 可 ....

[quote]引用第1樓cvlsam于2008-03-05 17:19發表的  :
使用移位指令并不能對簡化程式起到什么作用。而對于程序的簡化作用明顯的是使用系統的FB，當然如果在GX軟件中把玩就要看了PLC的型號，如果是GX IEC軟件，那么通過編寫FB塊就可以大大的簡化如此的重復工作,同時Gx中包含的LongTime功能塊又可以大大的減少計數器與定時器搭配長定時這個缺陷。


以上！

.......[/quote我用的是FX1S PLC隨機手冊里好像沒有LongTime 用法�。磕芊裉峁┯梅ɡ�子？

引用

引用第4樓gchina于2008-03-05 18:47發表的  :
使 用 SFTL 指 令 即 可 ....

我要用到3個不同的時間，7小時，7分鐘，5分鐘，SFTL指令在我的例子

里，怎樣使用��？能否舉個例子程序？

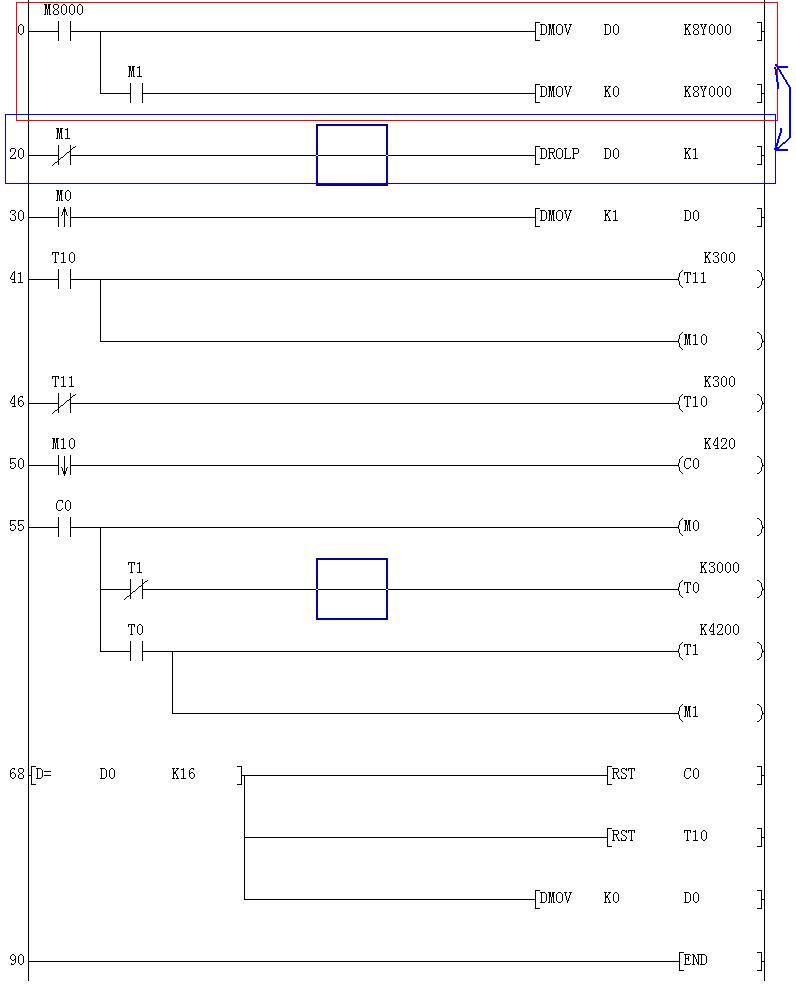

控制三臺電機，初次使用FB，有不妥之處請不吝賜教 fb.rar (12 K) 下载次数:14

HENHAO！

請問各位高手：FB功能塊是如何編寫的？如何引用的？在這先謝謝了！

剛學的,不知行不行

學習中
