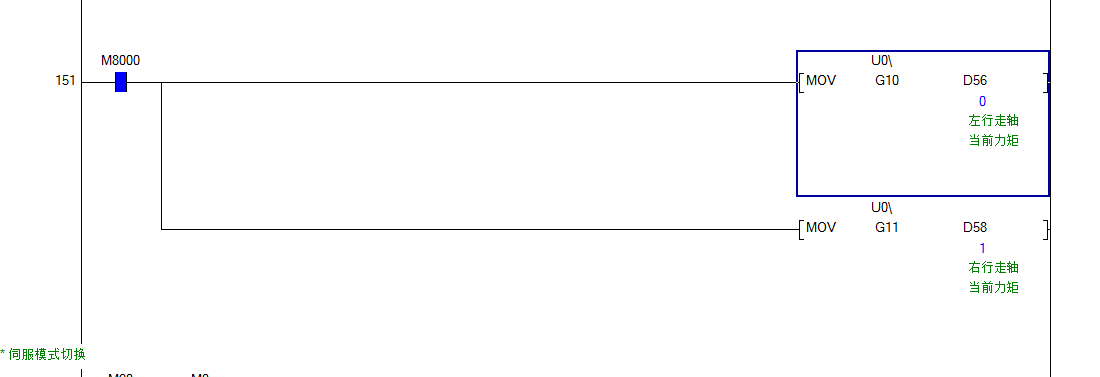

FX3u-4AD模擬量輸入模塊，我是直接讀取模塊數據，然后在觸摸屏顯示
模塊有電壓輸入的時候觸摸屏顯示正常，沒有波動。模塊沒有電壓輸入的時候，觸摸屏顯示就上下波動。接地也正確哎，也是屏蔽線。
經過測試，我發現模擬量輸入模塊，隨便拿一根接上端子，只要沒有電壓輸入。顯示就波動。有電壓輸入就正常。
模塊哪個參數要設置嗎？
難道要并聯一個電容嗎？
沒有電壓輸入的意思是端口還是接有線，只是沒有電壓輸入
最大電壓才10v。觸摸屏最大也只會顯示10。現在他沒有電壓輸入的時候上下幾百

你說的沒電壓輸入 是指端子懸空嗎？還是你認為電壓為零？ 波動多大？
電壓為零 不代表沒有電壓  0V的時候是有微弱的漏電流的 有漏電流就有微弱的電壓。

引用

引用第1樓030403118于2017-08-30 11:20發表的  :
你說的沒電壓輸入 是指端子懸空嗎？還是你認為電壓為零？ 波動多大？
電壓為零 不代表沒有電壓  0V的時候是有微弱的漏電流的 有漏電流就有微弱的電壓。

端口不懸空，還是有接線，只是沒有電壓輸入。
上下波動好幾百。不正常。有電壓輸入時候就沒有波動。
我最高電壓才10v，他上下波動幾百。。。。
模擬量模塊只接一根線，也一樣波動。
波動是固定的范圍。我估計是噪聲干擾

輸入端接一個10k的電阻到公共端試一下，如果還不行就再接一個104的電容試一下。

個人看法，僅供參考。

監控一下數字量變化情況   也有可能是觸摸屏數據類型設置的問題

有交流感應電壓，輸入端并一個電阻試試。
