比如PLC控制電機正反轉時候的硬件互鎖

jeffwang2011

千里獨行客

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 966 個
工控威望: 6061 點
下載積分: 2034 分
在線時間: 988(小時)
注冊時間: 2015-02-28
最后登錄: 2021-11-02
查看jeffwang2011的主題 / 回貼

1樓發表于: 2017-09-07 15:42

只看該作者 | 小中大

一個接觸器的線圈供電串聯另一個接觸器的常閉點。
這樣當一個接觸器接通時，另一個接觸器一定是斷開的。
當然，當一個接觸器的接觸點粘連時還是會出問題，我見過的還有檢測觸點粘連的電路。

小侯

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 485 個
工控威望: 2615 點
下載積分: 9837 分
在線時間: 525(小時)
注冊時間: 2008-10-17
最后登錄: 2025-10-27
查看小侯的主題 / 回貼

2樓發表于: 2017-09-07 16:22

只看該作者 | 小中大

這是線路互鎖
利用MC的B接點
當MC1動作時 MC1 B接點斷開
MC2就無法激磁，反之也是一樣

還有一種是機械互鎖
這是接觸器的一個配件當一邊激磁吸下去
另一邊的電磁鐵就會被頂住無法吸下去

勤工儉學

deep throat

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 186 個
工控威望: 1567 點
下載積分: 5956 分
在線時間: 120(小時)
注冊時間: 2016-03-10
最后登錄: 2025-09-26
查看勤工儉學的主題 / 回貼

3樓發表于: 2017-09-07 20:03

只看該作者 | 小中大

提個醒，，這個知識點考取電工證的課程里是有的。

tingfenghu

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 2784 個
工控威望: 3642 點
下載積分: 3568 分
在線時間: 3836(小時)
注冊時間: 2007-11-04
最后登錄: 2025-10-27
查看tingfenghu的主題 / 回貼

4樓發表于: 2017-09-07 21:38

只看該作者 | 小中大

有些接觸器組合，帶機械互銷，其中一個閉合，另外一個是閉合不了。

二手PLC,觸摸屏，伺服驅動，各類氣動設備
http://shop58129605.taobao.com/

hjjjq

多見者博，多聞?wù)咧牵苤G者塞，專己者孤

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 873 個
工控威望: 1328 點
下載積分: 3950 分
在線時間: 270(小時)
注冊時間: 2012-04-06
最后登錄: 2025-07-20
查看hjjjq的主題 / 回貼

5樓發表于: 2017-09-08 08:16

只看該作者 | 小中大

在PLC還沒出來之前大型的自動化機床用了很多種機械互鎖接觸器和互鎖繼電器，西門子現在還生產這種。安全性很高。

ml710317

細節決定成敗

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 290 個
工控威望: 2184 點
下載積分: 8241 分
在線時間: 460(小時)
注冊時間: 2016-01-04
最后登錄: 2019-01-28
查看ml710317的主題 / 回貼

6樓發表于: 2017-09-08 08:18

只看該作者 | 小中大

施耐德的接觸器有機械互鎖機構
你還可以通過輔助觸點進行互鎖

雨雨田-細節決定成敗
QQ：1121930977

瘋狂的饅頭

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 103 個
工控威望: 219 點
下載積分: 3494 分
在線時間: 43(小時)
注冊時間: 2016-01-08
最后登錄: 2025-07-17
查看瘋狂的饅頭的主題 / 回貼

7樓發表于: 2017-09-08 15:36

只看該作者 | 小中大

電氣的聯鎖清楚，機械的互鎖沒見過。

ajiang_th

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 223 個
工控威望: 360 點
下載積分: 13894 分
在線時間: 373(小時)
注冊時間: 2010-08-13
最后登錄: 2025-10-20
查看ajiang_th的主題 / 回貼

8樓發表于: 2017-09-08 16:11

只看該作者 | 小中大

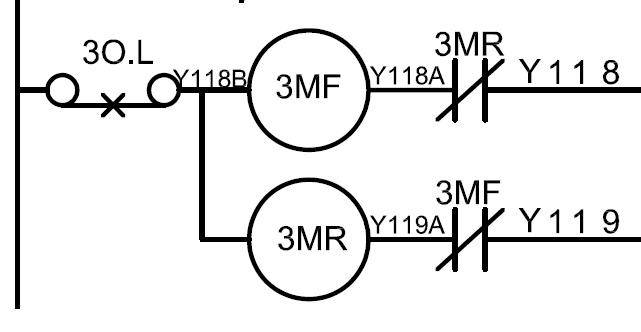

圖片：

施耐德,與ABB的接觸器都有機械互鎖機構，

shixinhua

我可以不贏，但我不可以再輸

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 316 個
工控威望: 3068 點
下載積分: 850 分
在線時間: 486(小時)
注冊時間: 2017-03-24
最后登錄: 2025-08-19
查看shixinhua的主題 / 回貼

9樓發表于: 2017-09-08 16:12

只看該作者 | 小中大

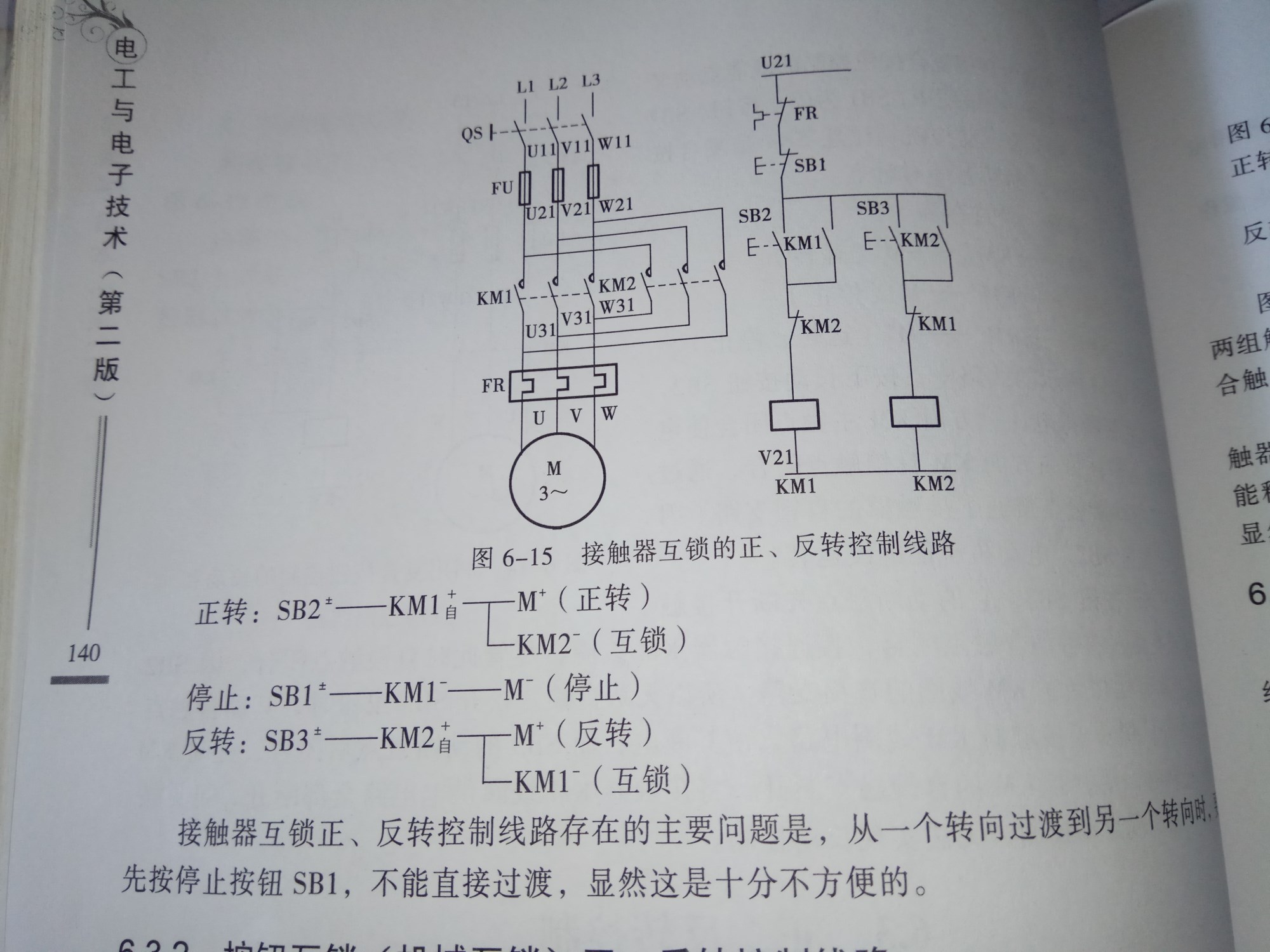

圖片：

這個？

本帖最近評分記錄：

下載積分:+2(jeffwang2011) 搬書來。

wul2.4g

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1882 個
工控威望: 2168 點
下載積分: 48665 分
在線時間: 561(小時)
注冊時間: 2009-07-30
最后登錄: 2025-10-23
查看wul2.4g的主題 / 回貼

10樓發表于: 2017-09-08 16:16

只看該作者 | 小中大

很原理的東西，電工手冊上有，看使用場合，如果安全性要求高，就如樓上各位所說，在PLC內程式互鎖外，再在外面用接觸器的常閉觸點互鎖，甚至可以同時采用機械互鎖的接觸器組！！

secgo

玩多了就更不會玩了~

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1324 個
工控威望: 1619 點
下載積分: 68042 分
在線時間: 220(小時)
注冊時間: 2009-03-06
最后登錄: 2025-10-24
查看secgo的主題 / 回貼

11樓發表于: 2017-09-08 19:26

只看該作者 | 小中大

硬互鎖比軟互鎖安全多了~~~~~
