IGT-SER系列智能網關模塊，支持各種PLC、智能儀表、遠程IO與數據庫之間雙向通訊，既可以讀取設備的數據上報到SQL數據庫，也可以從數據庫查詢數據后寫入到設備；數據庫軟件支持MySQL、SQLServer、PostgreSQL。相關軟件和手冊在附件中。

        IGT-SER系列智能網關模塊可以選擇通過有線網口、WIFI、或者4G無線方式與局域網數據庫、云服務器數據庫對接；網關模塊內植了多種通訊協議驅動，支持網口或者串口方式與PLC設備、智能儀表進行通訊；

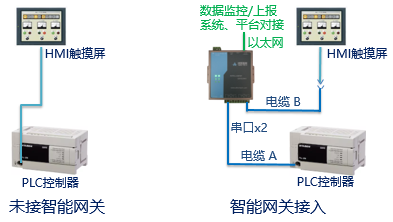

        在PLC的通訊端口被觸摸屏占用時，不用增加另外的通訊模塊，按照以下方式直接加入IGT-SER系列智能網關模塊，實現PLC與數據庫雙向通訊，具體原理如下：

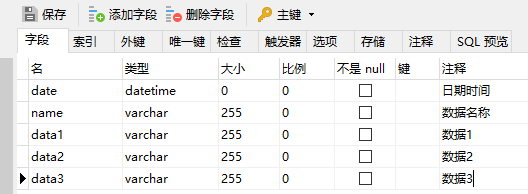

       本案例中FX3G的PLC編程口就是被觸摸屏占用了，通過IGT-SER智能網關模塊按照上圖實現與PLC和觸摸屏同時通訊，將PLC寄存器的數據分兩個組，按不同的周期分別上報到SQLServer數據庫。首先通過數據庫工具軟件Navicat連接數據庫，建立好數據表tb_fx_01，如下圖：

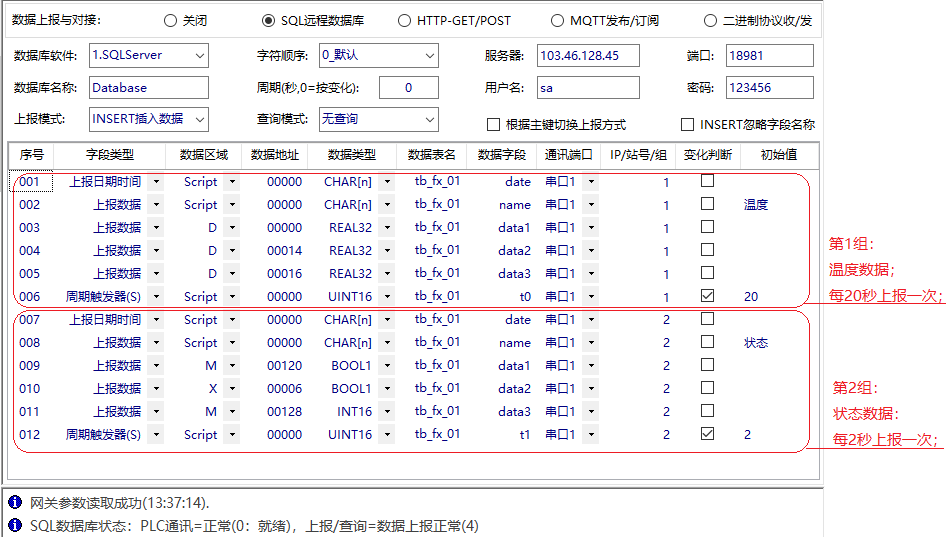

        然后通過智能網關的參數設置軟件(在附件中)設置相關參數，設置好的參數如下圖：

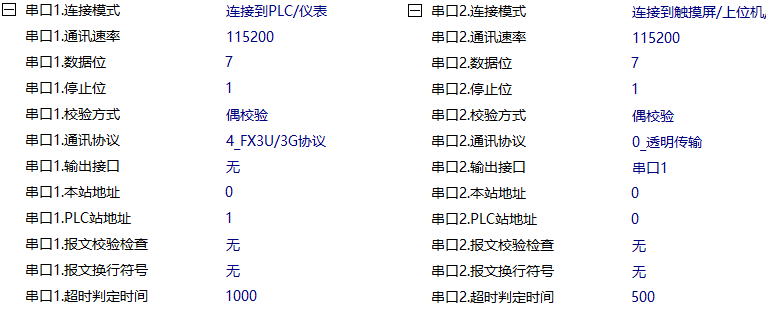

      IGT-SER系列智能網關的串口1連接PLC，串口2連接觸摸屏，智能網關模塊的相關參數設置如下：

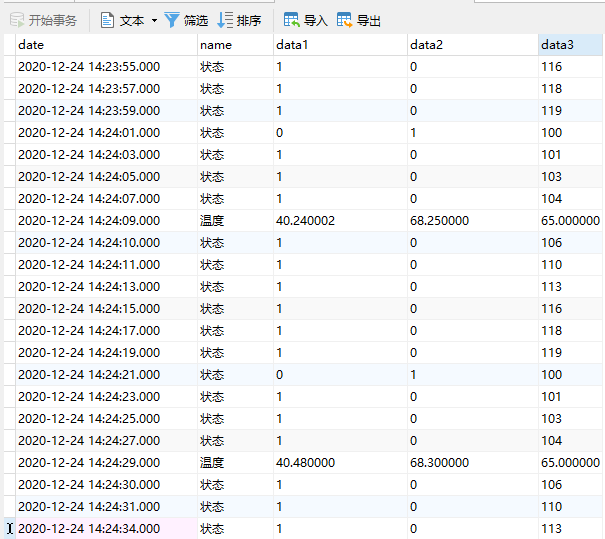

        參數設置完成后通過‘參數’->‘參數寫入到網關’將參數寫入到網關模塊，‘工具’->‘重啟網關’，然后‘參數’->‘從網關讀取參數’，在狀態欄會顯示網關的狀態；如果狀態正常，通過數據庫工具軟件Navicat連接數據庫，查看數據表中的數據，如下圖：



        網關模塊也支持邊緣計算，可以將數據進行預處理后上報到數據庫。同時集成了多種PLC協議，以下是常用的PLC類型：
        ◆ FX:  三菱FX系列PLC                                    ◆ QL:  三菱Q/L系列PLC
        ◆ AS:  三菱A系列PLC                                      ◆ OM:  歐姆龍全系列PLC
        ◆ S72S:  西門子S7-200/Smart系列PLC          ◆ S734:  西門子S7-300/400系列PLC
        ◆ S71K:  西門子S7-1200/1500系列PLC          ◆ MBS:  施耐德等Modbus兼容PLC
        ◆ DVP:  臺達、信捷PLC                                  ◆ NAIS:  松下全系列PLC
        ◆ KVS:  基恩士全系列PLC                               ◆ FTK:  永宏全系列PLC
        ◆ MSK:  LS/LG全系列PLC                               ◆ KOY:  光洋全系列PLC
        ◆ ABM: AB MicroLogix系列PLC                       ◆ ABC: AB Compact/Control系列PLC

        相關軟件和手冊在附件中： PLC數據采集與平臺對接.rar (2436 K) 下载次数:43
