PLC通訊讀取到的數據格式如下：
當前數據如下：
D10=3E2B
D11=312E
D12=3530
D13=3837
需要轉換為：
D10=2B31
D11=2E35
D12=3038
D13=37
也就是說需要將D10里面的高位數據“3E”移除，然后D10里面的數據由2B和D11里面的高位數據“31”組成2B31. D11里面的數據由2E和D12里面的高位組成2E35. D12里面的數據由30和D13里面的高位組成3038.最后將D13的底位屏蔽。

最終目標是需要在觸摸屏上顯示為：+1.5087。因為將：2B312E35303837轉換后的結果就是帶符號的：+1.5087。

是你發錯了報文還是什么，我感覺如果是接收報文，如果一般都是第一位，也就是D10寄存器低位是無效的，不知道你的為什么是高位，還有貌似數據位都有點錯亂。所有的數據啊ASKII碼，按照正常翻譯為字符串，應該是從低位數到高位。也就是你的結果排序是312B352E383037，也就是順序都是錯誤。

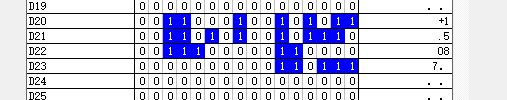

看看這個是不是你要的結果，我找到方法了。

引用

引用第1樓gzcjx555于2018-03-09 18:47發表的  :
是你發錯了報文還是什么，我感覺如果是接收報文，如果一般都是第一位，也就是D10寄存器低位是無效的，不知道你的為什么是高位，還有貌似數據位都有點錯亂。所有的數據啊ASKII碼，按照正常翻譯為字符串，應該是從低位數到高位。也就是你的結果排序是312B352E383037，也就是順序都是錯誤。

這個數據接收沒有錯位！是我在數據接收時做了字節交換

引用

引用第2樓gzcjx555于2018-03-09 18:55發表的  :
看看這個是不是你要的結果，我找到方法了。

還請指點一下如何處理！！謝謝！！

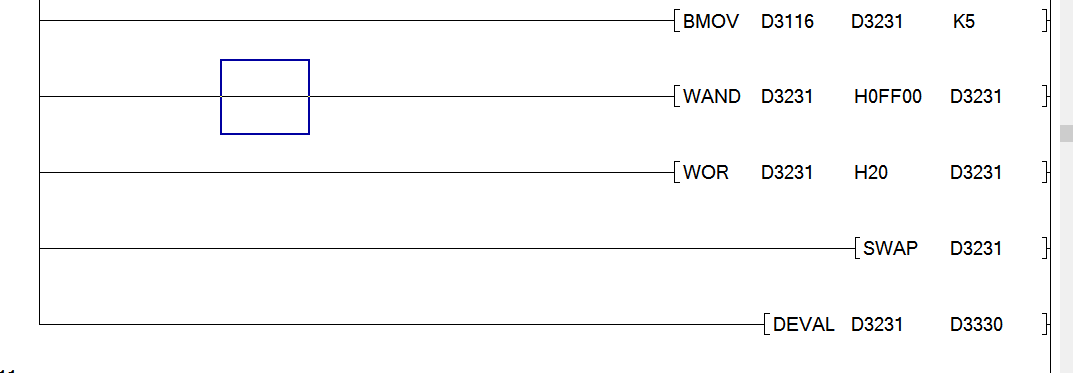

移位處理  最后DEVAL

之前跟基恩士傳感器做的一個通訊數據處理 你參考下

FNC 35－SFTL/位左移
用這個指令試一下。

繼續請教高人！！
目前數據組合問題也已經解決，但是新問題有出現了！我的這個模擬量模塊輸入電壓是：0-10V，對應的數據是：0 - +10.0000，而我這個0 - +10.0000是與外部距離傳感器對應，對應的距離是20毫米（20000微米）。
現在需要將0 - +10.0000與0 - 20000微米做數據處理，比如：10.0000/20000這樣應該是不可以吧！請教該用什么方法進行處理？？還請指點！謝謝！

用PLC盡量不要用浮點，擴大N倍，轉換成整數計算。

還有你用什么樣精度的模塊，0－10V換算成0－100000，只是數字好看，完全沒有實際用途。

三菱FX3U－4AD的分辨率0.32mV(20V/64000)，精度是20V，正負0.3%，60mV)，
實際上換成成0－10只能對應0－32000，仍然有0.3%的偏差。

引用

引用第9樓tingfenghu于2018-03-10 18:21發表的  :
用PLC盡量不要用浮點，擴大N倍，轉換成整數計算。

我用的是研華的模塊，目前測試顯示的分辨率在0.0001,應該是可以滿足我的使用要求。謝謝指點！明天繼續試驗！！

請教如何進行以下寄存器（D10、D11、D12、D13）放大10000倍，然后再除以整數10，結果以整數方式儲存到D200里面？還請指點！謝謝！！
D10=3E2B
D11=312E
D12=3530
D13=3837
