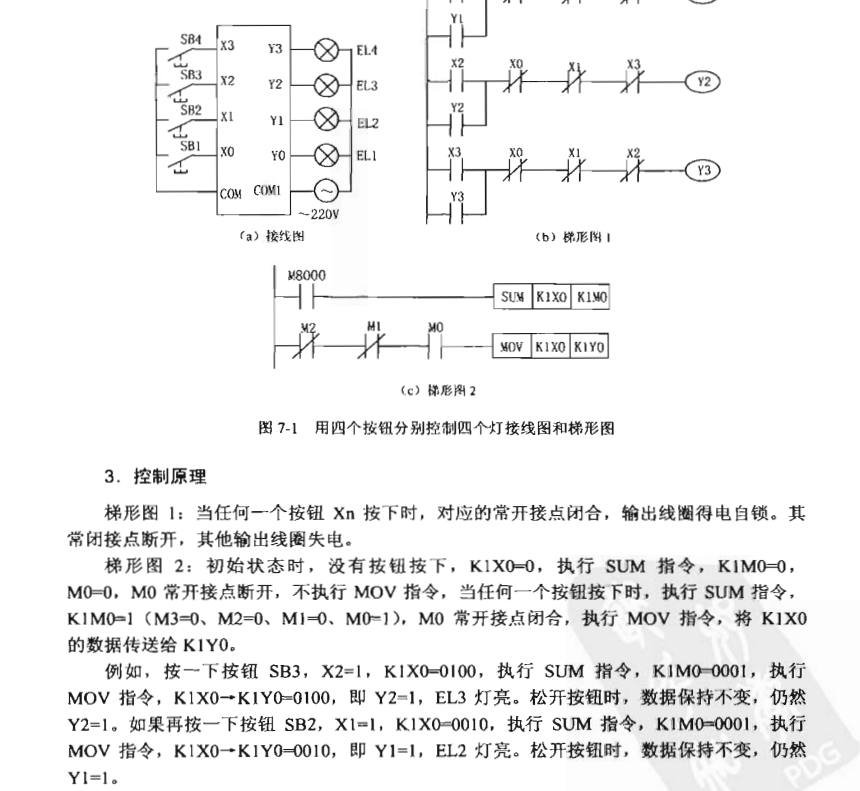

為什么圖2松開SB3按鈕，數據不變？自鎖了么？然后為啥再按下一個按鈕SB2前一個燈EL3又會滅掉，然后亮相應的燈EL2？如果再按下一個按鈕SUM指令不是會統計到兩個按鈕按下么，不應該是2么K1M0就是0010了，M0=0;M1=1？Y0應該不會得電自學不太懂，這個和周期有關么？請各位師傅幫我解答一下

這個例子講的是指令的用法和bit位，實際上是就是一個x控制一個y輸出，只能是一一對應�；ユi其他三個。先把b圖弄懂再看c圖。再?zèng)]有按下其他開關的時候是保持最好一次按的那個開關的狀態的，應該再加個停止按鈕。清掉所有y輸出。好一些。

SB3按鈕按下的時候 MOV執行 把0100存儲進了 K1Y0 ，你去按SB2的時候SB3按鈕是0狀態 MOV不執行，當你按下SB2了就成了0010存儲進K1Y0了  ，數據是一直保持的。

您好b圖我是懂的，就c圖有疑惑，比方說按下SB3 SUM指令執行，M0常開閉合，然后我松開SB3的話M0不會斷開么？然后后面我再按下SB2是不是就是EL3和EL2兩個燈都亮在這里了？

引用

引用第1樓libin520于2018-03-19 12:08發表的  :
這個例子講的是指令的用法和bit位，實際上是就是一個x控制一個y輸出，只能是一一對應�；ユi其他三個。先把b圖弄懂再看c圖。再?zèng)]有按下其他開關的時候是保持最好一次按的那個開關的狀態的，應該再加個停止按鈕。清掉所有y輸出。好一些。

圖2和圖3效果是一樣的，只是方式不同而已。SB3松開M0自然=0  MOV指令不執行，你再按下SB2是 SB3狀態=0 SB2=1 只有EL2會亮
