zhanglong777

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 64 個
工控威望: 1097 點
下載積分: 3031 分
在線時間: 79(小時)
注冊時間: 2015-05-27
最后登錄: 2018-11-24
查看zhanglong777的主題 / 回貼

樓主發表于: 2018-05-09 20:52

只看樓主 | 小中大

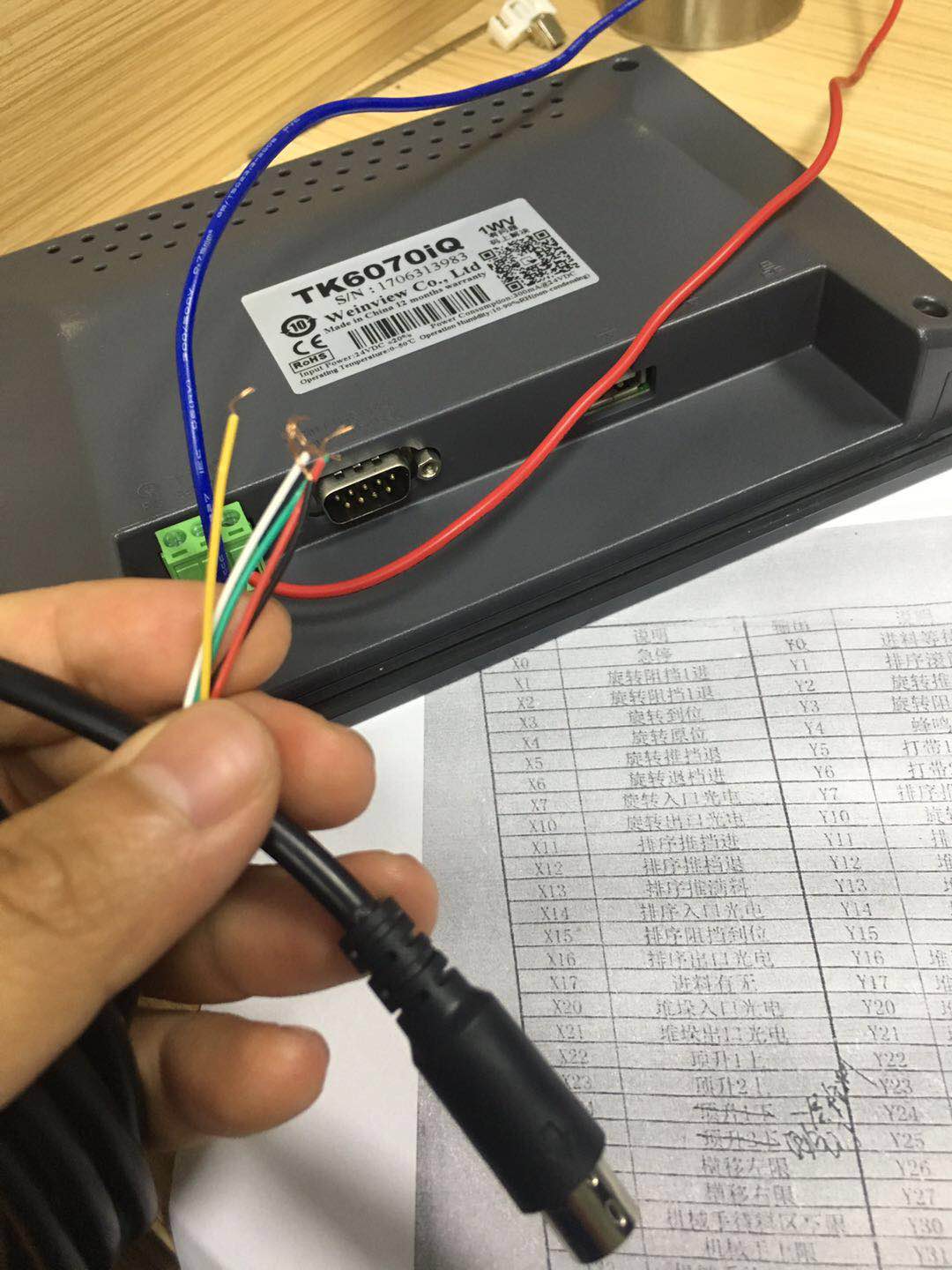

圖片：

三菱FX3u 的PLC 不知道誰把這個九針的頭剪斷了！要買個九針頭焊起來！不知道如何去焊！線的顏色對應圓孔插針腳。綠（1）, 紅(2) . 白（4）。黃（5）。黑（7）。求前輩們指點下如何焊線！

tingfenghu

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 2867 個
工控威望: 3639 點
下載積分: 3562 分
在線時間: 3831(小時)
注冊時間: 2007-11-04
最后登錄: 2025-08-31
查看tingfenghu的主題 / 回貼

1樓發表于: 2018-05-09 21:05

只看該作者 | 小中大

威綸通有連接手冊，照著連接手冊焊接。

樓主留言：

恩，找到了！觸摸屏端1（RX-）,2(RX+) ,3(TX-) , 4（TX+）5（GND）。PLC對應端綠（1,RX-）, 紅(2,RX+) . 白（4.TX+）。黃（5,GND）。黑（7,TX-）

二手PLC,觸摸屏，伺服驅動，各類氣動設備
http://shop58129605.taobao.com/

cjm1234

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 2275 個
工控威望: 17166 點
下載積分: 12162 分
在線時間: 3606(小時)
注冊時間: 2014-01-09
最后登錄: 2025-08-31
查看cjm1234的主題 / 回貼

2樓發表于: 2018-05-09 21:06

只看該作者 | 小中大

到淘寶上買一條

樓主留言：

恩，找到了！觸摸屏端1（RX-）,2(RX+) ,3(TX-) , 4（TX+）5（GND）。PLC對應端綠（1,RX-）, 紅(2,RX+) . 白（4.TX+）。黃（5,GND）。黑（7,TX-）!還是謝謝大家！

小滿和老鳥

專注，堅持！

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 255 個
工控威望: 371 點
下載積分: 885 分
在線時間: 83(小時)
注冊時間: 2017-08-27
最后登錄: 2025-05-27
查看小滿和老鳥的主題 / 回貼

3樓發表于: 2018-05-09 22:23

只看該作者 | 小中大

本站有人上傳過！~~~

樓主留言：

恩，找到了！觸摸屏端1（RX-）,2(RX+) ,3(TX-) , 4（TX+）5（GND）。PLC對應端綠（1,RX-）, 紅(2,RX+) . 白（4.TX+）。黃（5,GND）。黑（7,TX-）!還是謝謝大家！

附件：

三菱plc全系列編程電纜的制作[1].doc (208 K) 下載次數:58

xiakebiao

工控老人

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1157 個
工控威望: 8697 點
下載積分: 96310 分
在線時間: 845(小時)
注冊時間: 2008-12-21
最后登錄: 2023-07-10
查看xiakebiao的主題 / 回貼

4樓發表于: 2018-05-09 22:42

只看該作者 | 小中大

引用
引用第3樓小滿和老鳥于2018-05-09 22:23發表的 :
本站有人上傳過！~~~

這樣看維綸通的手冊才對！

樓主留言：

恩，找到了！觸摸屏端1（RX-）,2(RX+) ,3(TX-) , 4（TX+）5（GND）。PLC對應端綠（1,RX-）, 紅(2,RX+) . 白（4.TX+）。黃（5,GND）。黑（7,TX-）!還是謝謝大家！

ranbin

學無止境！

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 326 個
工控威望: 449 點
下載積分: 6547 分
在線時間: 44(小時)
注冊時間: 2018-04-04
最后登錄: 2020-10-22
查看ranbin的主題 / 回貼

5樓發表于: 2018-05-10 08:27

只看該作者 | 小中大

引用
引用第4樓xiakebiao于2018-05-09 22:42發表的 :

這樣看維綸通的手冊才對！

是的！

樓主留言：

恩，找到了！觸摸屏端1（RX-）,2(RX+) ,3(TX-) , 4（TX+）5（GND）。PLC對應端綠（1,RX-）, 紅(2,RX+) . 白（4.TX+）。黃（5,GND）。黑（7,TX-）!還是謝謝大家！

jszjggy

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 29 個
工控威望: 6018 點
下載積分: 14692 分
在線時間: 693(小時)
注冊時間: 2018-04-19
最后登錄: 2025-08-29
查看jszjggy的主題 / 回貼

6樓發表于: 2018-05-10 08:43

只看該作者 | 小中大

圖片：

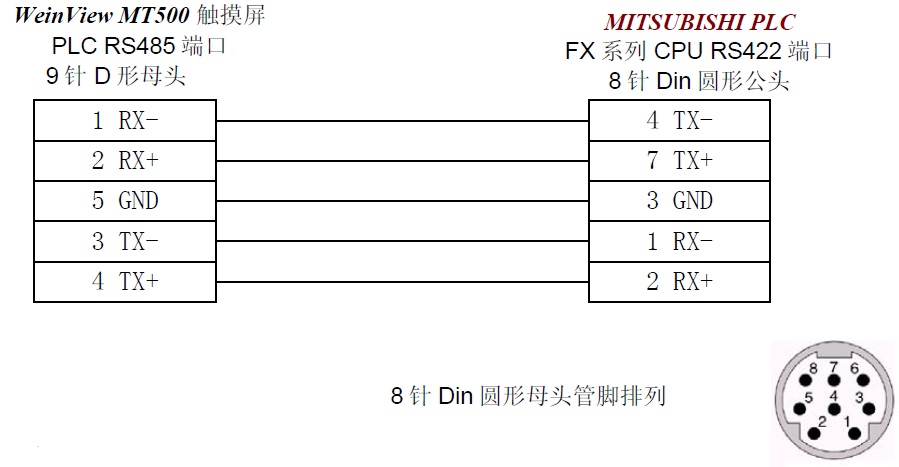

可以參考一下。注意圓口引腳排列。

樓主留言：

為什么我找到的PLC端口 5是GND ,你這里是3是GND？我也是三菱FX 的！

本帖最近評分記錄：

下載積分:+1(再見理想) 貼子內容簡單，粗暴！

ranbin

學無止境！

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 326 個
工控威望: 449 點
下載積分: 6547 分
在線時間: 44(小時)
注冊時間: 2018-04-04
最后登錄: 2020-10-22
查看ranbin的主題 / 回貼

7樓發表于: 2018-05-10 10:22

只看該作者 | 小中大

還是有好心人！

樓主留言：

恩，找到了！觸摸屏端1（RX-）,2(RX+) ,3(TX-) , 4（TX+）5（GND）。PLC對應端綠（1,RX-）, 紅(2,RX+) . 白（4.TX+）。黃（5,GND）。黑（7,TX-）!還是謝謝大家！

sanma

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 301 個
工控威望: 497 點
下載積分: 600 分
在線時間: 427(小時)
注冊時間: 2009-09-11
最后登錄: 2025-08-26
查看sanma的主題 / 回貼

8樓發表于: 2018-05-10 11:41

只看該作者 | 小中大

頂一個

樓主留言：

恩，找到了！觸摸屏端1（RX-）,2(RX+) ,3(TX-) , 4（TX+）5（GND）。PLC對應端綠（1,RX-）, 紅(2,RX+) . 白（4.TX+）。黃（5,GND）。黑（7,TX-）!還是謝謝大家！

xuanxiu

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 57 個
工控威望: 559 點
下載積分: 939 分
在線時間: 49(小時)
注冊時間: 2018-03-30
最后登錄: 2025-05-11
查看xuanxiu的主題 / 回貼

9樓發表于: 2018-05-10 11:49

只看該作者 | 小中大

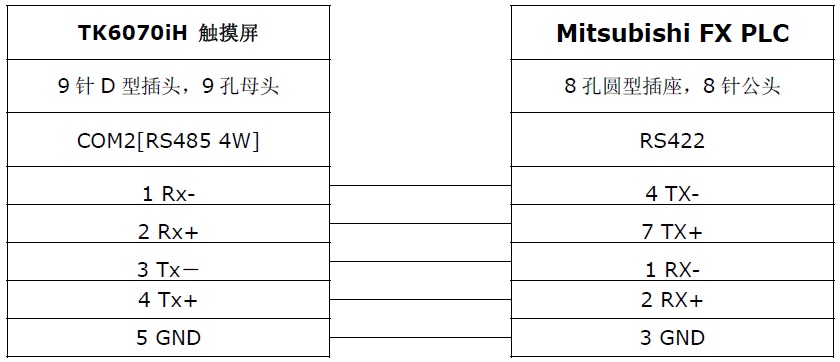

描述：觸摸屏的側的：
圖片：

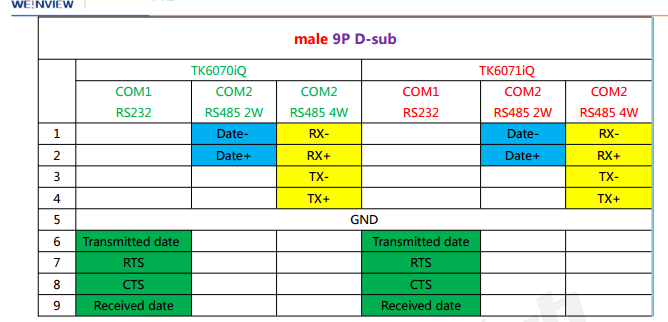

描述：FX3U側的：
圖片：

新手想請教一下，RS485和RS422的區別，我看樓主的觸摸屏是TK6070iQ的，有232、485兩種通訊端口，F(xiàn)X3U內置RS422的通訊端口，如果沒買FX3U的通訊擴展板的話，是要怎么接？

樓主留言：

我看的三菱八針我的5腳在你的三腳的位置！

tingfenghu

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 2867 個
工控威望: 3639 點
下載積分: 3562 分
在線時間: 3831(小時)
注冊時間: 2007-11-04
最后登錄: 2025-08-31
查看tingfenghu的主題 / 回貼

10樓發表于: 2018-05-10 11:58

只看該作者 | 小中大

引用
引用第9樓xuanxiu于2018-05-10 11:49發表的 :
新手想請教一下，RS485和RS422的區別，我看樓主的觸摸屏是TK6070iQ的，有232、485兩種通訊端口，F(xiàn)X3U內置RS422的通訊端口，如果沒買FX3U的通訊擴展板的話，是要怎么接？

COM2 RS485 4W

樓主留言：

想請教一下？FX三菱八針針腳定義不是標準的嗎？為什么有的三腳位置是在左中側，有的5腳位置是在左中側？

二手PLC,觸摸屏，伺服驅動，各類氣動設備
http://shop58129605.taobao.com/

gzz6868

學習 學習 再學習

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 139 個
工控威望: 356 點
下載積分: 2416 分
在線時間: 68(小時)
注冊時間: 2007-09-26
最后登錄: 2025-08-22
查看gzz6868的主題 / 回貼

11樓發表于: 2018-05-11 21:36

只看該作者 | 小中大

學習學習了

樓主留言：

恩，找到了！觸摸屏端1（RX-）,2(RX+) ,3(TX-) , 4（TX+）5（GND）。PLC對應端綠（1,RX-）, 紅(2,RX+) . 白（4.TX+）。黃（5,GND）。黑（7,TX-）!還是謝謝大家！
