引用

引用第1樓汪傳福于2018-06-28 11:09發表的  :
好好看一下松下的說明書吧

引用

引用第3樓lzmtxp99于2018-06-28 11:27發表的  :

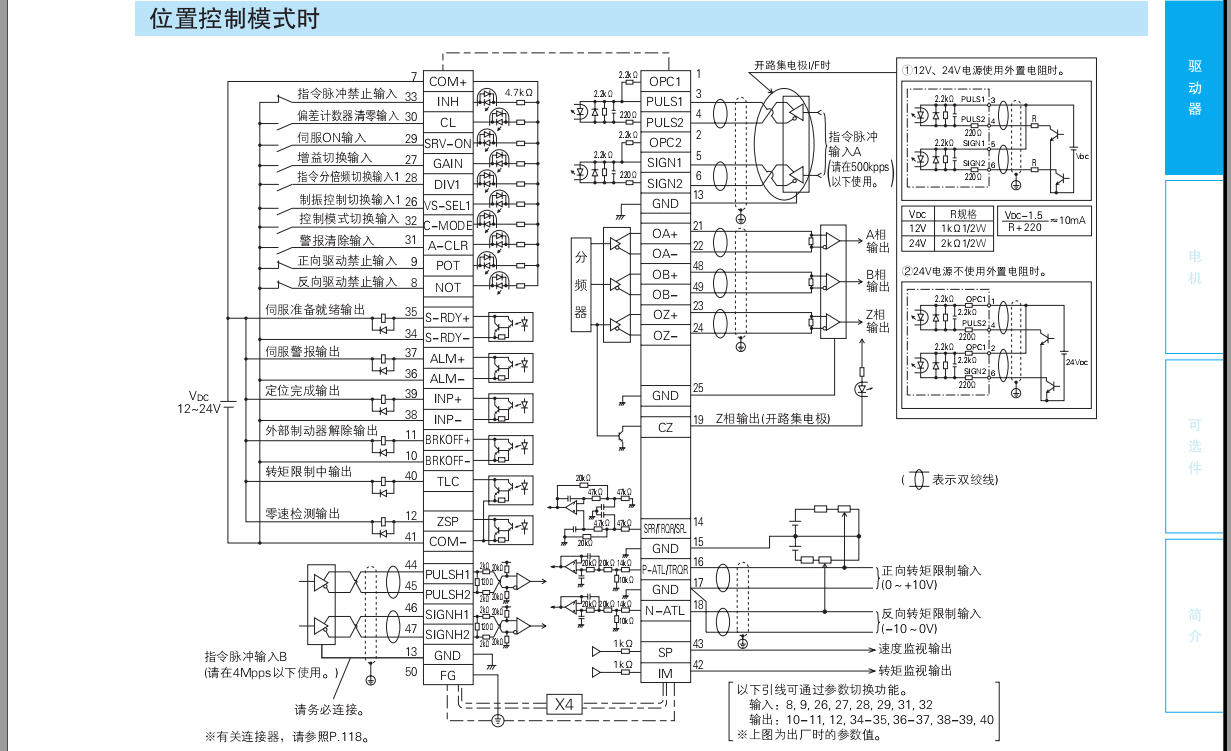

伺服說明書上不是有關于接線的嗎？你都不看說明書的嘛

引用

引用第5樓nightblueblu于2018-06-28 11:44發表的  :

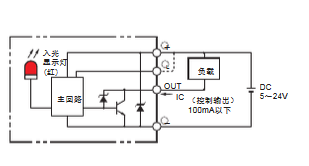

轉矩輸入的是0~10V電壓模擬信號，你這個671的光電是數字信號  ，既然都是用位置模式了，這個轉矩不用管，用光電接一下原點或者極限信號就行，至于三線光電怎么接，棕正藍負是電源線，黑色是信號線，PNP輸出型黑線高電平輸出，NPN輸出型黑線低電平輸出

引用

引用樓主hong0618于2018-06-28 11:07發表的 3根線感應器接伺服怎么接 :

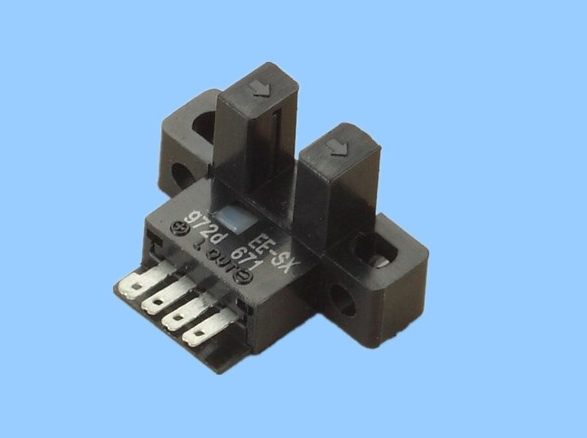

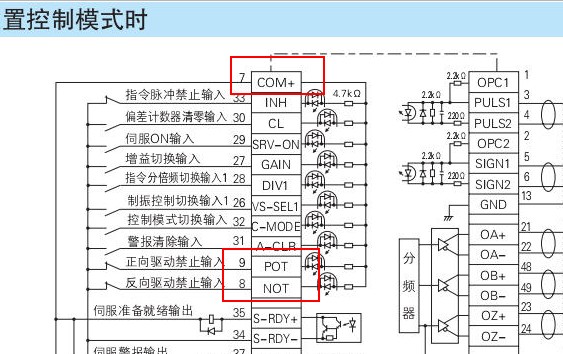

例如EE-SX671接松下伺服極限POT NOT，怎么搞？

引用

引用第8樓lin10663于2018-06-28 15:01發表的  :

問得跟圖不一樣

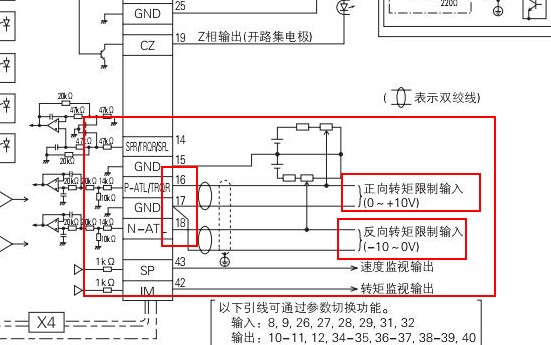

那就接 17>>>GND(OV) ~~~~16>>>最大+10V~~~~~~18最小-10V
