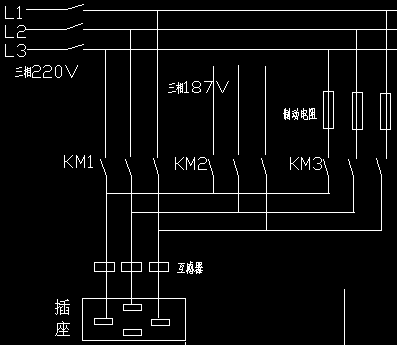

電路圖如圖所示，低壓?jiǎn)��?dòng)過程，看現場接觸器動作是，先開KM2，5秒后啟動KM3，KM3啟動后復位KM2（這里看著有大約0.5秒的延遲）然后啟動KM1，接著復位KM3（此處大約也有0.5秒的延遲）開始正常供電。187V來自線體總的變頻電源，KM1和KM2互鎖。

請大神幫忙幫忙解釋解釋

急吶，在線等大神賜教

感覺第一步是限流為主，第二步是降壓為主，第三步就是運行。

第一步是降壓，二步為限流吧

3相187V電壓應該是從變頻電源出來的

3相187V電壓應該是從變頻電源出來的，那么，KM2不能與KM1或者KM3現時吸合。

3相187V電壓應該是從變頻電源出來的，那么，KM2不能與KM1或者KM3現時吸合。

我感覺應該是這樣的
KM2吸合為一次降壓?jiǎn)��?dòng)，加變壓器是增加啟動負載能力。
KM3吸合為二次降壓?jiǎn)��?dòng)，加電阻為限流和降壓
KM1為正常工作了，

引用

引用第2樓sanlihu于2018-07-13 16:00發表的  :
感覺第一步是限流為主，第二步是降壓為主，第三步就是運行。

應該不會

看樣子，7樓講的可能性大一些。
