樓主發表于: 2018-11-02 09:08

只看樓主 | 小中大

圖片：

目前我手頭上有個項目，計劃用FX5U帶30個三菱變頻做CCLINK通訊，
還有3個J4－700B伺服，2個J4－500A伺服，變頻啟停接Y點。
現在想請教大家，這樣變頻器能帶得動嗎？PLC負載能力夠不夠？
通訊的速度夠不夠快？有什么要注意的嗎？
謝謝大家，請賜教

東隅已逝，桑榆非晚。

eledesigner

懂一點點

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 2001 個
工控威望: 2264 點
下載積分: 3032 分
在線時間: 2407(小時)
注冊時間: 2009-08-21
最后登錄: 2025-08-28
查看eledesigner的主題 / 回貼

1樓發表于: 2018-11-02 10:20

只看該作者 | 小中大

這個配置不如用Q

eledesigner

懂一點點

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 2001 個
工控威望: 2264 點
下載積分: 3032 分
在線時間: 2407(小時)
注冊時間: 2009-08-21
最后登錄: 2025-08-28
查看eledesigner的主題 / 回貼

2樓發表于: 2018-11-02 10:23

只看該作者 | 小中大

Q01U ,QD77MS16, 全部用B的伺服，QJ61BT11,

[ 此帖被eledesigner在2018-11-03 10:44重新編輯 ]

apei2014

工控的世界，我不懂

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1213 個
工控威望: 1859 點
下載積分: 82047 分
在線時間: 543(小時)
注冊時間: 2016-08-15
最后登錄: 2025-08-28
查看apei2014的主題 / 回貼

3樓發表于: 2018-11-02 10:30

只看該作者 | 小中大

原來是想用Q03UDV的，
變頻器已經定了三菱的，29臺，
還有一臺步進要用到高速輸出口，
有個計數編碼器要用到高速輸入口，
后來干脆就改成5U的了。

東隅已逝，桑榆非晚。

apei2014

工控的世界，我不懂

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1213 個
工控威望: 1859 點
下載積分: 82047 分
在線時間: 543(小時)
注冊時間: 2016-08-15
最后登錄: 2025-08-28
查看apei2014的主題 / 回貼

4樓發表于: 2018-11-02 10:37

只看該作者 | 小中大

有沒有人做過用5U的CCLINK與變頻器通訊的？
能帶動多少臺變頻？速度怎么樣？

東隅已逝，桑榆非晚。

xiaoyong898

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 54 個
工控威望: 202 點
下載積分: 664 分
在線時間: 94(小時)
注冊時間: 2014-06-23
最后登錄: 2025-07-22
查看xiaoyong898的主題 / 回貼

5樓發表于: 2018-11-02 10:40

只看該作者 | 小中大

用Q的省事多了。

eledesigner

懂一點點

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 2001 個
工控威望: 2264 點
下載積分: 3032 分
在線時間: 2407(小時)
注冊時間: 2009-08-21
最后登錄: 2025-08-28
查看eledesigner的主題 / 回貼

6樓發表于: 2018-11-02 12:39

只看該作者 | 小中大

其他沒問題，cclink一個主站能帶多少從站要看手冊，變頻器一臺占多少個從站也要查一查。

eledesigner

懂一點點

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 2001 個
工控威望: 2264 點
下載積分: 3032 分
在線時間: 2407(小時)
注冊時間: 2009-08-21
最后登錄: 2025-08-28
查看eledesigner的主題 / 回貼

7樓發表于: 2018-11-02 12:47

只看該作者 | 小中大

這個方案不好，變頻器的cclink通信板價格非常高，比小功率的變頻器本身的價格都高。還不如模擬量的。要求不高可以是485口的MODBUS

apei2014

工控的世界，我不懂

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1213 個
工控威望: 1859 點
下載積分: 82047 分
在線時間: 543(小時)
注冊時間: 2016-08-15
最后登錄: 2025-08-28
查看apei2014的主題 / 回貼

8樓發表于: 2018-11-02 15:00

只看該作者 | 小中大

5U的CCLINK模塊好像只能帶12個變頻器？？？
看來是行不通

東隅已逝，桑榆非晚。

h82763800

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 108 個
工控威望: 287 點
下載積分: 734 分
在線時間: 176(小時)
注冊時間: 2008-12-16
最后登錄: 2025-01-07
查看h82763800的主題 / 回貼

9樓發表于: 2018-11-02 15:39

只看該作者 | 小中大

LZ這個圖是什么軟件 eplan?

apei2014

工控的世界，我不懂

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1213 個
工控威望: 1859 點
下載積分: 82047 分
在線時間: 543(小時)
注冊時間: 2016-08-15
最后登錄: 2025-08-28
查看apei2014的主題 / 回貼

10樓發表于: 2018-11-02 16:21

只看該作者 | 小中大

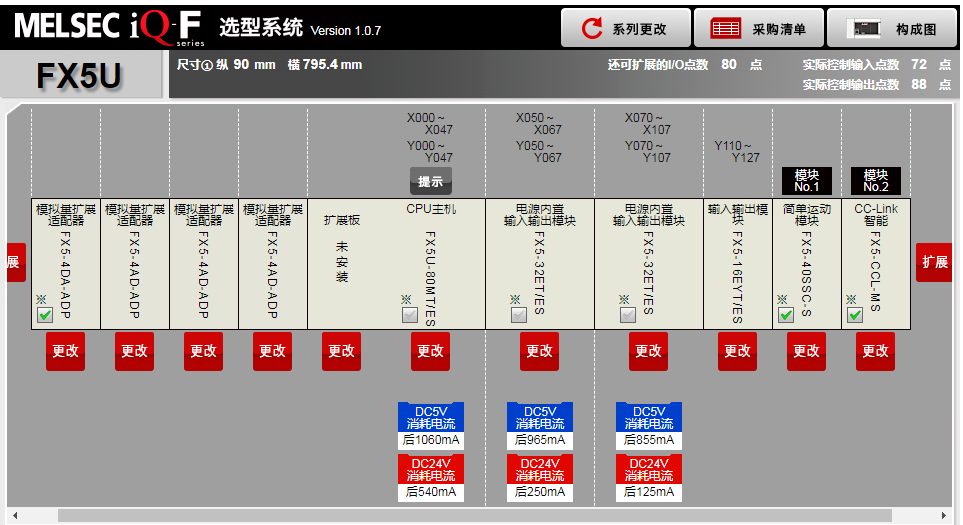

這是三菱官網上的在線選型軟件。

5U跟變頻器用MODBUS通訊，最多能帶多少臺？
速度怎么樣？
或者分兩路通訊？

東隅已逝，桑榆非晚。

eledesigner

懂一點點

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 2001 個
工控威望: 2264 點
下載積分: 3032 分
在線時間: 2407(小時)
注冊時間: 2009-08-21
最后登錄: 2025-08-28
查看eledesigner的主題 / 回貼

11樓發表于: 2018-11-03 10:47

只看該作者 | 小中大

modbus速度肯定沒有cclink快，省錢是真的。
