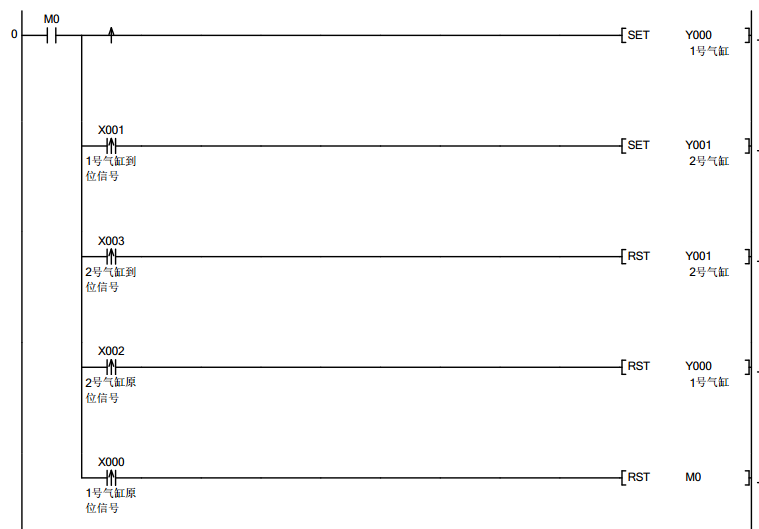

大家遇到這種是怎么寫的呢？用SFC寫？

這種寫法不報錯嗎？
雙線圈。

這個要根據實際情況啊。程序用上升沿可能的情況是Y01這個氣缸動作比較重要，只要感應器有信號就要輸出。另外誤感應這個怎么寫程序都會有干擾。

他這樣寫一般沒什么，但是拘謹點的人會在X0的前面串一個Y0常開，也就是必須Y0動作，Y1才能動作。

寫法多的很 不必拘泥于形式 只要能動  沒有bug  穩定生產 完成工藝就可以了

引用

引用第2樓tingfenghu于2018-09-14 18:04發表的  :
這種寫法不報錯嗎？
雙線圈。

雙線圈確實不行，但是樓主這程序你在哪看到了雙線圈

無論是用梯形圖還是SFC寫，表達的目的是一樣的，所以我認為跟用什么寫沒有啥關系。一般來說這樣沒什么大問題傳感器一般也不會出現誤動作，除非這個誤動作會造成比較嚴重的后果，這樣子的話就在程序上要加一層保護了。

引用

引用第1樓wzy139076378于2018-09-14 17:14發表的  :
大家遇到這種是怎么寫的呢？用SFC寫？

set指令不能算雙線圈吧   out指令才算吧

哪有雙線圈，找了半天沒找到

用步進指令啊STL，不要用上升沿

引用

引用第8樓zhengdean于2018-09-15 08:34發表的  :
set指令不能算雙線圈吧   out指令才算吧

都是一樣的雙線圈的，不能出現2個，步進指令除外。
