只用一個點動按鈕，控制一個燈，要求是 按一下點亮，再按一下熄滅。
很簡單的一個問題，請問大家的控制邏輯是什么，以及思維過程是怎樣的？

X1-----------【ALT Y0】

不需要邏輯，不需要思維。就是如此簡單。

如果硬要思維，就是思考一下：

X1可用常開，可用上升沿，可以用下降沿，效果有不同。

根據實際情況選擇。一般WINDOWS所有的按鈕是用下降沿，按鈕松開才有效。這是為了防止誤點。

哈哈，機智如你，有這種指令當然就沒啥需要思維的啦。。
可是，如果只用繼電器來實現呢？

樓主的問題很考人，只用一個點動按鈕控制一個燈，中間的條件是PLC還是繼電器？還是只有開關和燈?

引用

引用第2樓black_horse2于2018-11-29 20:18發表的  :
哈哈，機智如你，有這種指令當然就沒啥需要思維的啦。。
可是，如果只用繼電器來實現呢？

有高鐵坐，你非要走路，你別看單鍵開關單鍵開關只要兩個輔助繼電器，那是因?yàn)槌绦蚴亲陨贤�下掃描�?zhí)行的。真要用硬件做，給5個繼電器給你能不能做出來。

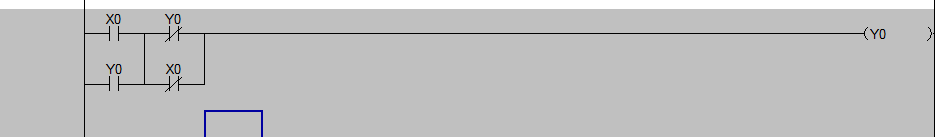

利用掃描來做

引用

引用第2樓black_horse2于2018-11-29 20:18發表的  :
哈哈，機智如你，有這種指令當然就沒啥需要思維的啦。。
可是，如果只用繼電器來實現呢？

你這么牛逼，當然可以自己搞定

LD     I0.0
LPS
AN     Q0.0
EU
S      Q0.0, 1
LPP
A      Q0.0
EU
R      Q0.0, 1

純電路的話用中間繼電器、時間繼電器、一個按鈕（1、2，3、4兩組觸點）這樣還能 “勉強” 實現。

各位，無意冒犯。我自己才疏學淺，只知道有辦法實現，但是卻怎么也想不出來，這僅僅是作為一個理論問題來討論，并無多大實際應用意義。重要的是解決問題的思維過程，我沒有直接從網上搜索答案，因?yàn)槲蚁胫�道別人解決這個問題時是怎么思維的，所以才拿出來討論。現在答案我已經找到了，等一等再貼出來，看看有沒有高手能答疑解惑。

引用

引用第3樓yfdxb于2018-11-29 21:27發表的  :
樓主的問題很考人，只用一個點動按鈕控制一個燈，中間的條件是PLC還是繼電器？還是只有開關和燈?

用繼電器，或者PLC的虛擬繼電器

引用

引用第4樓langui于2018-11-30 08:12發表的  :

有高鐵坐，你非要走路，你別看單鍵開關單鍵開關只要兩個輔助繼電器，那是因?yàn)槌绦蚴亲陨贤�下掃描�?zhí)行的。真要用硬件做，給5個繼電器給你能不能做出來。

3個
