大佬們給瞧瞧這東西怎么接線，控制閥門的開關動作

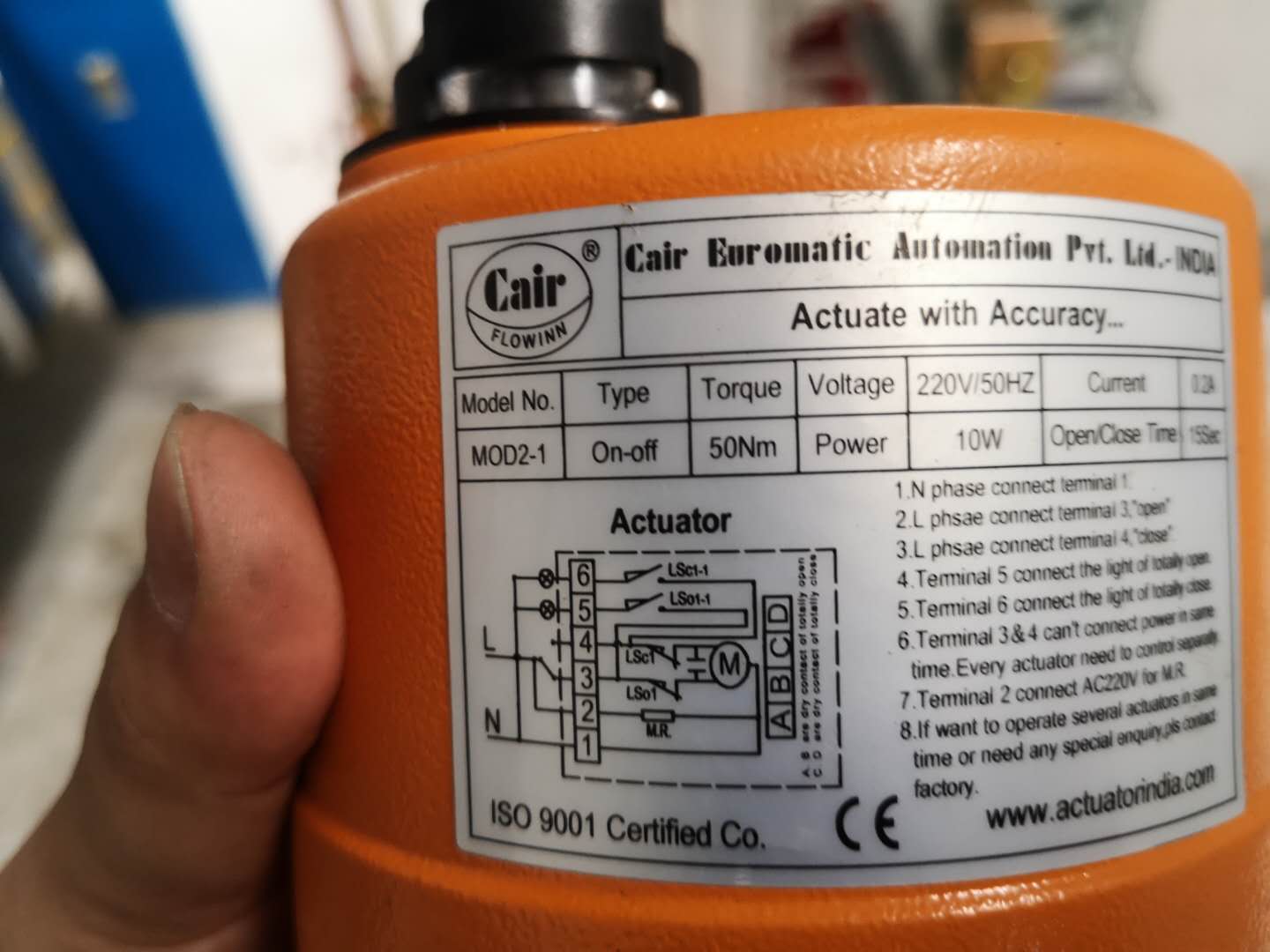

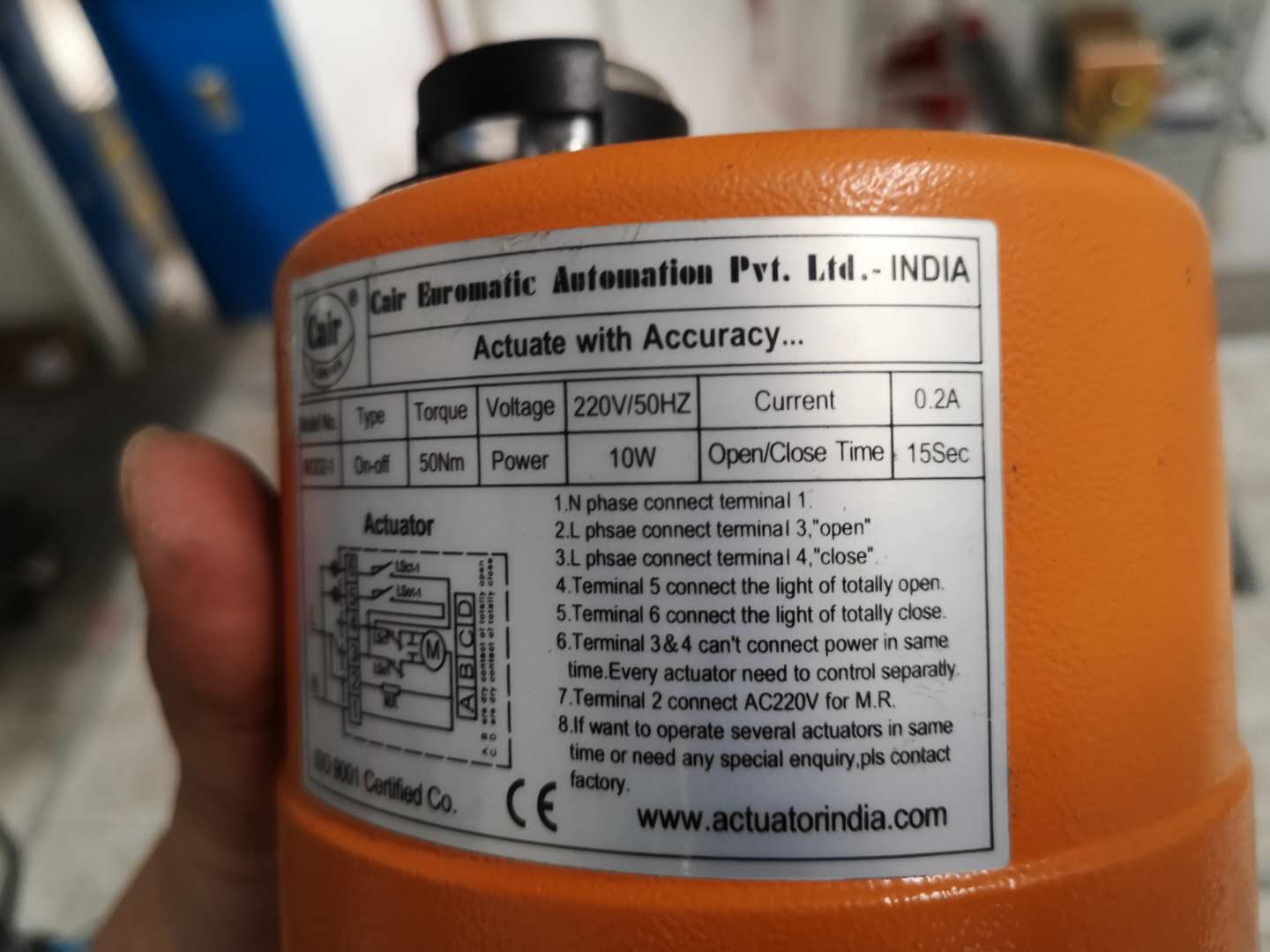

翻譯如下：
1、零線接點1；

2、火線接點3“打開”；

3、火線接點4“關閉”；

4、點5接燈表示全開；

5、點6接燈表示全閉；

6、3、4點位不能同時通電，每一個機構需要獨立控制；

7、點2接220V電源為M.R供電；

8、如果需要同時進行多機構控制或其它特殊需求，請聯系工廠。（注：點1為零線接點、點2為火線主M.R供電，點2短接3/4來控制開關，只能接一路，點5/6是對應3/4開關的顯示燈）

[/能不能實現常閉狀態，斷電關閥。還有M.R供電是個什么東西？b]

怎么看都是個220V的電機，怎么就是閥門的開關動作？

不就是按圖接嗎?接線圖很清楚，閥門靠馬達驅動，斷電關閥應該是不行。

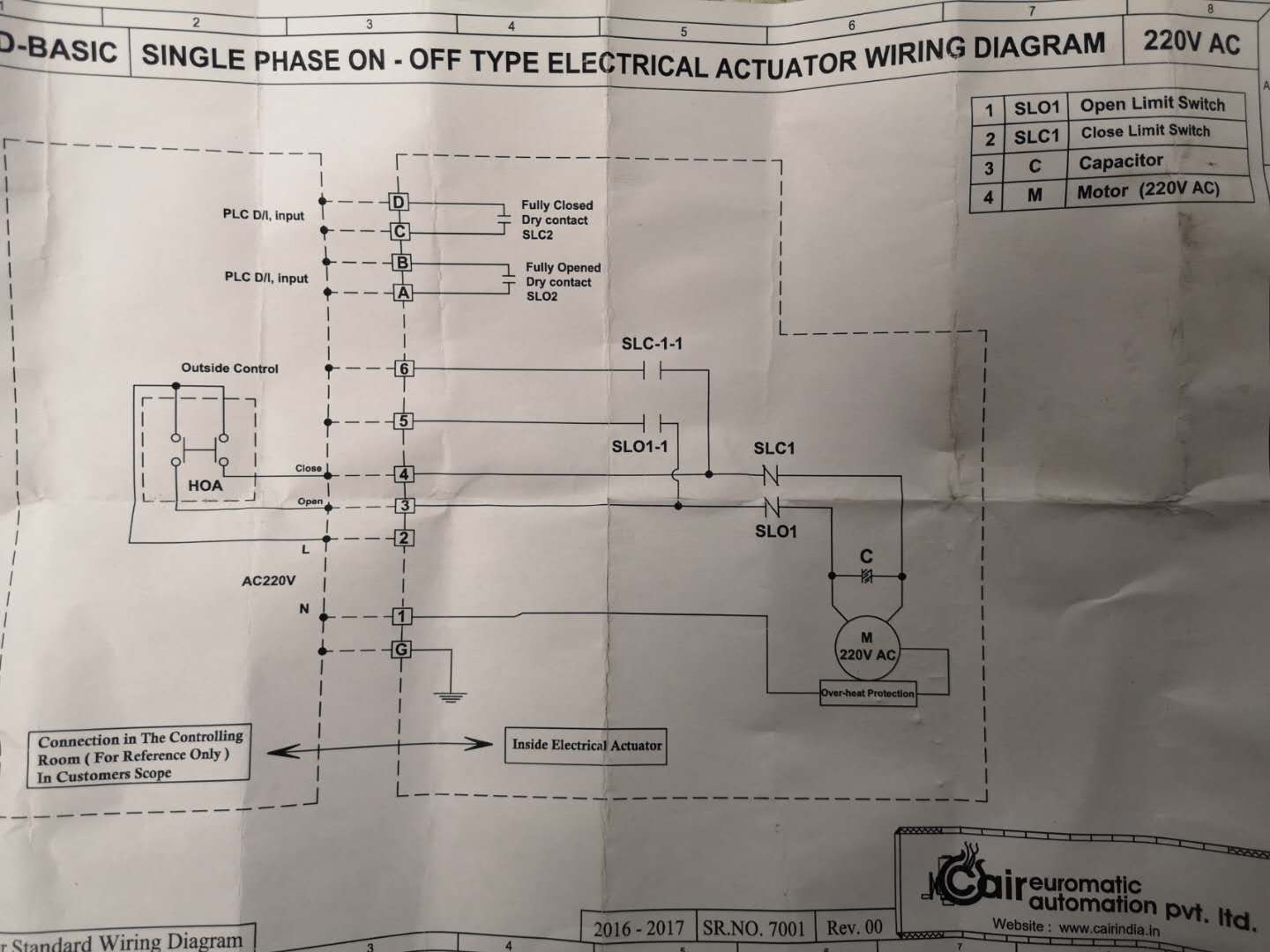

按圖接線，是個單相電機正反轉控制，L與3接通，正轉；L與4接通，反轉。轉到位，碰到行程開關，自動停止，然后只能向相反方向再轉動。

看了半天，終于看懂了，問題是那個端子2的MR還是沒搞懂。。。
這個需要在外部接繼電器控制閥門的開和關的，樓主說的“能不能實現常閉狀態，斷電關閥”要求達不到。
端子1接220Vac的N線，外部繼電器控制L，當L接通端子3，閥門打開，當閥門完全打開的時候，端子5與端子3導通。
當L接通端子4，閥門關閉，當閥門完全關閉的時候，端子6與端子4導通。

1接N，2接L，然后3或4接L控制正、反轉。跟普通馬達接線一樣。

5和6是狀態輸出。

出個餿主意，看圖MR2應該是在控制器裏頭，有沒有可能把控制器拆了，可能就知道是甚麼了

端子2接的是一個什么電阻，搞不懂它的作用是什么，樓主有沒這個東西的說明書看下吧。

我找到了這東西的印度網站，但是要注冊才能下載資料。

1: N
2:L >>>>接RELAY   COM
3: RELAY A 接 NORMAL OPEN
4: RELAY B接  NORMAL CLOSE
5:輸出電磁閥 A接 OPEN
5:輸出電磁閥 B接 CLOSE
AB提供訊號給PLC  電磁閥 OPEN
CD提供訊號給PLC  電磁閥 CLOSE
A C>>>GND
BD>>>XOOO

應該是電機的剎車

或者，就是這個電阻起配合電容實現相位差的阻抗作用，是這樣的話廠家的電路圖就畫得不太完美。

對的話樓主贊一下。

就是個自帶行程開關的正反轉交流單相220電機控制電路！
