樓主發表于: 2019-08-14 12:15

只看樓主 | 小中大

圖片：

如圖，很奇怪的現象在按鈕沒按的情況下，中繼和指示燈都是得電的，難道380和220的電壓不能并用嗎？，中繼和指示燈的電壓在按鈕沒按之前，是由B相和零線的電壓供電的嗎？還是說380V供電的接觸器線圈電阻小（我量了大概100歐姆）導致即使串聯還是能有足夠的電壓給中繼和指示燈供電？，求解！？

每天一點點

1992sd

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 236 個
工控威望: 350 點
下載積分: 35437 分
在線時間: 620(小時)
注冊時間: 2012-08-23
最后登錄: 2025-08-27
查看1992sd的主題 / 回貼

1樓發表于: 2019-08-14 12:44

只看該作者 | 小中大

等于KM、KA串聯接到220V電壓上面。

lkjhg123987

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 140 個
工控威望: 2169 點
下載積分: 4165 分
在線時間: 106(小時)
注冊時間: 2016-12-05
最后登錄: 2025-08-27
查看lkjhg123987的主題 / 回貼

2樓發表于: 2019-08-14 14:00

只看該作者 | 小中大

這思路不錯

龍海兒

關注《電氣外傳》公眾號，知乎，CSDN等同號

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 349 個
工控威望: 1261 點
下載積分: 1465 分
在線時間: 100(小時)
注冊時間: 2018-04-13
最后登錄: 2025-08-28
查看龍海兒的主題 / 回貼

3樓發表于: 2019-08-14 14:14

只看該作者 | 小中大

這個用法，理論上是不對的。KM線圈不能當電阻來分析。還有200V也可能驅動380V線圈得電。所以不管你是什么用途，一定還有更優設計方案

關注《電氣外傳》公眾號，知乎，CSDN等同號

小侯

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 482 個
工控威望: 2612 點
下載積分: 9194 分
在線時間: 515(小時)
注冊時間: 2008-10-17
最后登錄: 2025-08-28
查看小侯的主題 / 回貼

4樓發表于: 2019-08-14 14:37

只看該作者 | 小中大

這一定會有問題
AB電壓是380
AN電壓220
BN電壓220

你未啟動時
等於KA並接燈號然後串接KM送220V的電壓
雖然線圈上標註380V及220V
但電磁鐵上有電就有可能激磁吸住

我的名字叫紅

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 21 個
工控威望: 2101 點
下載積分: 3121 分
在線時間: 86(小時)
注冊時間: 2017-01-03
最后登錄: 2025-05-09
查看我的名字叫紅的主題 / 回貼

5樓發表于: 2019-08-14 15:10

只看該作者 | 小中大

用kM的常開觸點控制中繼和指示燈

yerong

級別: 工控俠客

發送短信
加為好友

精華主題: 1 篇
發帖數量: 1971 個
工控威望: 2124 點
下載積分: 11209 分
在線時間: 872(小時)
注冊時間: 2007-08-28
最后登錄: 2025-08-28
查看yerong的主題 / 回貼

6樓發表于: 2019-08-14 18:00

只看該作者 | 小中大

奇怪的用法

wenqing1012

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 661 個
工控威望: 821 點
下載積分: 2473 分
在線時間: 495(小時)
注冊時間: 2006-11-03
最后登錄: 2025-08-28
查看wenqing1012的主題 / 回貼

7樓發表于: 2019-08-15 08:55

只看該作者 | 小中大

肯定是不可以的！

機會是自己創造的！

999感冒靈

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 275 個
工控威望: 353 點
下載積分: 1214 分
在線時間: 65(小時)
注冊時間: 2019-05-29
最后登錄: 2025-07-04
查看999感冒靈的主題 / 回貼

8樓發表于: 2019-08-15 09:01

只看該作者 | 小中大

darkangel

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 38 個
工控威望: 130 點
下載積分: 671 分
在線時間: 33(小時)
注冊時間: 2016-06-13
最后登錄: 2025-02-24
查看darkangel的主題 / 回貼

9樓發表于: 2019-08-15 10:33

只看該作者 | 小中大

AN BN 都是220V ，樓主不明白嗎？最好用一條火線

天空流星

SZ-CL

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 596 個
工控威望: 8218 點
下載積分: 6716 分
在線時間: 596(小時)
注冊時間: 2008-03-17
最后登錄: 2025-08-28
查看天空流星的主題 / 回貼

10樓發表于: 2019-08-15 11:35

只看該作者 | 小中大

沒按鈕按鈕的時候 B-N是由220V的，線圈就是不吸合，也是導通的，哪220V部分就由問題了，可以試試，按鈕改成用兩對觸點，第一對還是原來一樣，斷A-B一路，增加的一對，用來斷A-N一路，就是分開B-N一路

夢雨天涯

微信hui530527 &

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 4908 個
工控威望: 8340 點
下載積分: 18315 分
在線時間: 3444(小時)
注冊時間: 2016-10-31
最后登錄: 2025-08-28
查看夢雨天涯的主題 / 回貼

11樓發表于: 2019-08-15 14:28

只看該作者 | 小中大

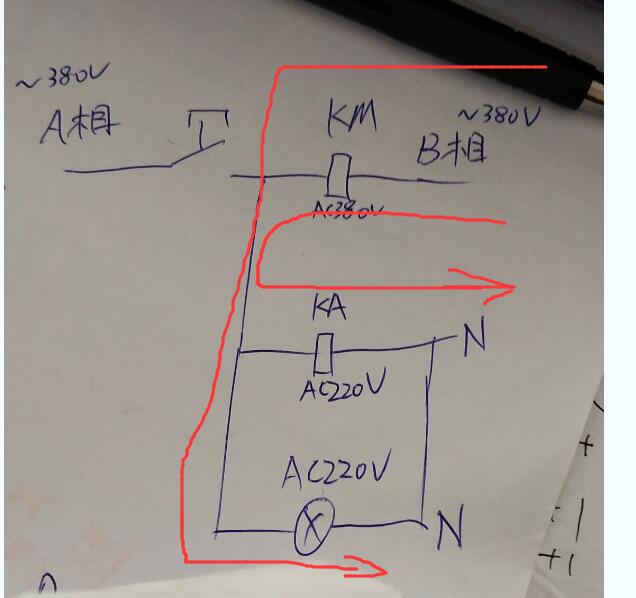

圖片：

？？？？？
