引用

引用第1樓gaoyingchun于2019-08-12 11:33發表的  :
伺服側設置沒問題

引用

引用第2樓受不了了于2019-08-12 13:23發表的  :
唉，你要有個示波器就好了。安川驅動器里有實時速度顯示的，你電子齒輪比設置正確

引用

引用第3樓xwj123于2019-08-12 19:31發表的  :
plc原點回歸速度設置一下

引用

引用樓主hh29123627于2019-08-12 09:13發表的 安川伺服，求大佬指點 :

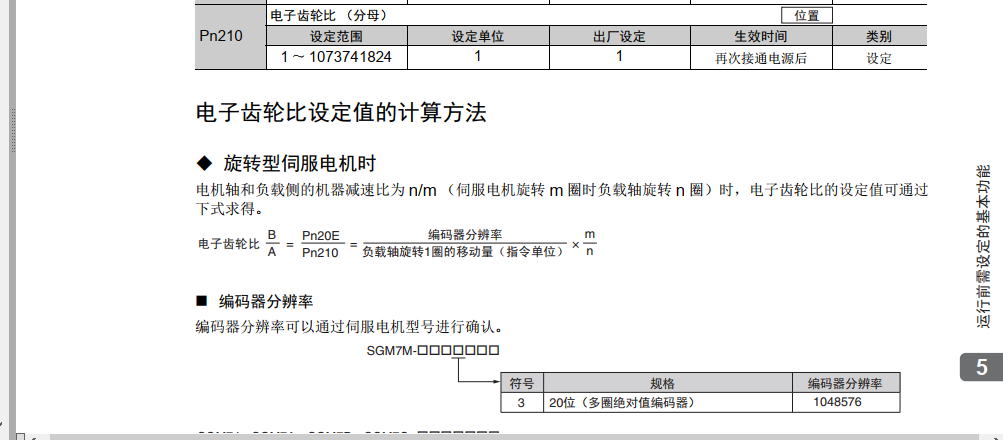

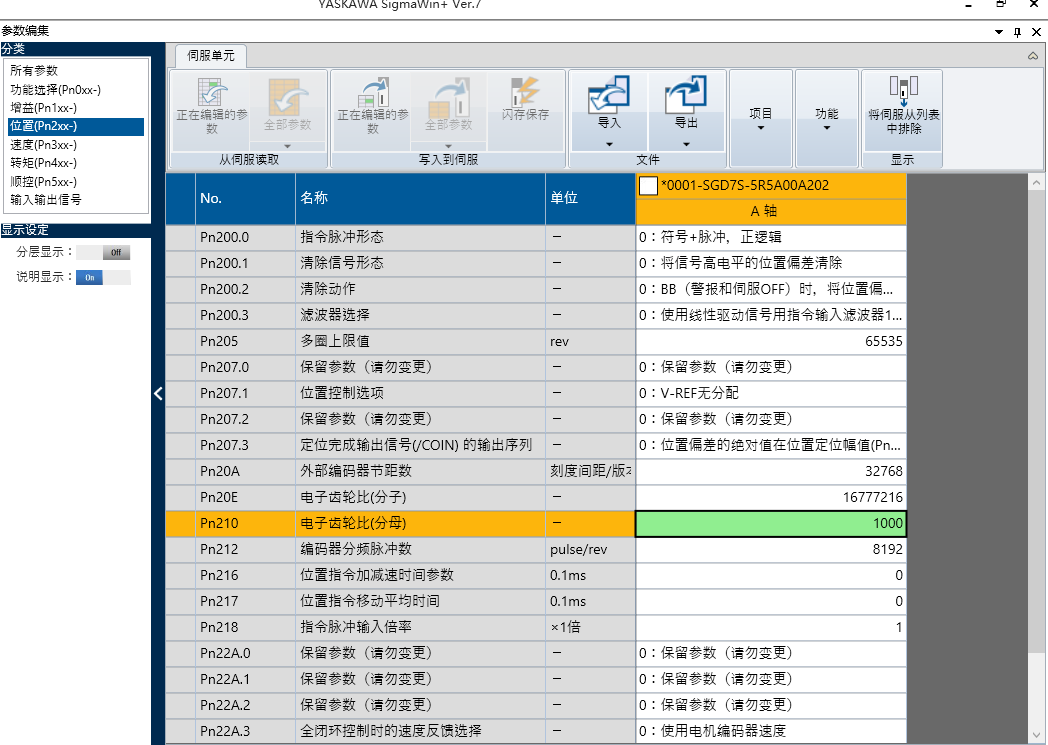

求大佬指點，我的電子齒輪比是這樣設定的，應該沒有錯呀，為什么實際用PLC發脈沖走的很慢呢？（可以忽略不記那種，肉眼站遠了很難看到動作）求大神指點，安川伺服驅動一個垂直軸，傳動機構是絲桿，編碼器分辨率是16777216，絲杠導程為5mm，設指令單位，一個脈沖等于1um，也就是0.001mm，那我轉一圈實際就是5/0.001=5000個脈沖。根據手冊上的公式，再配上有一個減速比5：1的減速機，也就是伺服電機轉5圈帶動負載軸轉1圈。求大神幫忙看看，為啥我PLC點動或者相對定位都走的特別慢呢？我用的是西門子S7-1200，組態軸上機械參數是，轉一圈5mm，發5000個脈沖。電子齒輪比的設定就是16777216/1000.

引用

引用第7樓和諧共贏于2019-08-14 16:35發表的  :

電子齒輪比2097152/125試試
