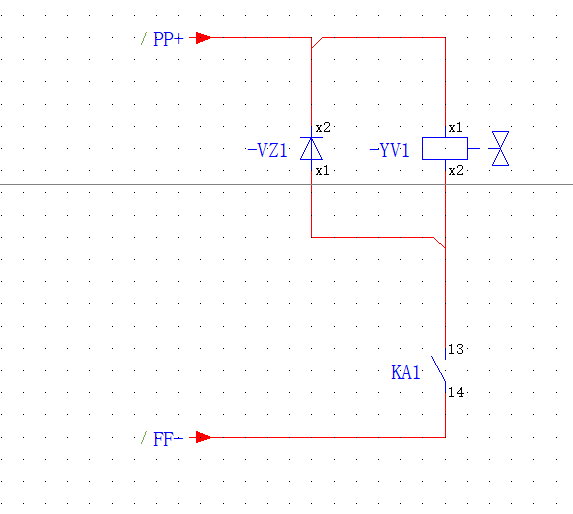

如圖中的二極管為什么會導致電磁閥動作延時？不使用二極管時電磁閥動作迅速完全正常。一旦使用二極管后電磁閥有延時關短，即在正常停止情況下碰到外部限位可有10毫米至20毫米的位置過沖。

切斷后 感性負載電流無法突變，通過二極管保持，所以延時動作 加一個電阻可能會改善一點

在線圈前面加個二極管會怎么樣？

線圈斷電瞬間產生的反向電壓是閃瞬即逝，不會有明顯的延遲。

所選的二極管型號可能不合適，選快恢復二極管試試。

二極管串個稍高于工作電壓的穩壓管

請教路過高人如果我用壓敏電阻是不是會比二極管效果要好呢？也就是說我用壓敏電阻是不是就不會產生釋放延時現象？

壓敏電阻 過壓也是擊穿，有電流和線圈形成回路，情況應該會好些

引用

引用第6樓跑步向錢于2019-08-23 20:37發表的  :
請教路過高人如果我用壓敏電阻是不是會比二極管效果要好呢？也就是說我用壓敏電阻是不是就不會產生釋放延時現象？

電磁閥有電感，會存儲電能，斷電后電感釋放能量，電流不能突變，通過二極管續流，電流有個衰減過程，二極管、線圈電阻都是負載，負載越輕衰減時間越長。
使用壓敏電阻會極大改善延遲時間。壓敏電阻電壓選擇根據你系統能忍受的過壓尖峰來確定，一般來說，比如24VDC電磁閥，用39V左右壓敏電阻就可以得到兼顧的效果。33V，47V都可以試一下效果，電壓等級越過，衰減時間越短。

二極管再串個電阻

引用

引用第6樓跑步向錢于2019-08-23 20:37發表的  :
請教路過高人如果我用壓敏電阻是不是會比二極管效果要好呢？也就是說我用壓敏電阻是不是就不會產生釋放延時現象？

Festo的閥島線圈就用的TVS，就是壓敏電阻
