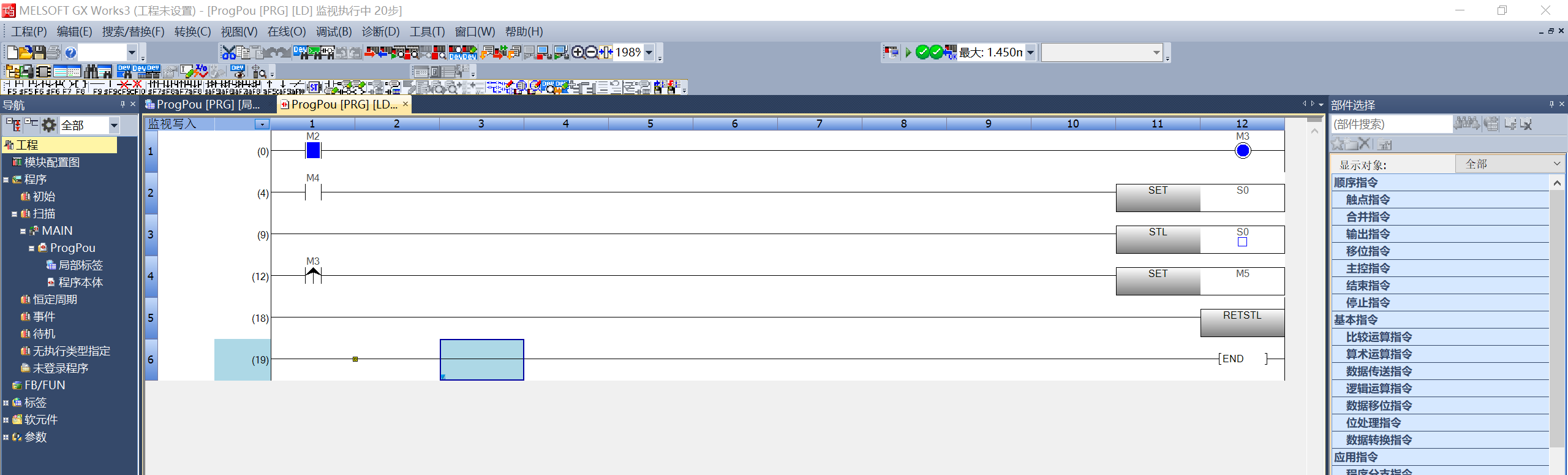

如圖片中程序，三菱FX5U,先打開M2,但不關閉，等待1秒以上，在打開M4,奇怪的是為啥M5還會被M3的上升沿置位，按理說M3的上升沿檢出只會持續一個掃描周期，同樣的程序和操作順序用臺達的就不會被置位，哪位師傅知道原因

問題就在于STL指令在不執行的時候它是跳轉狀態，就是STL到RETSTL之間沒有進行掃描了，在你通S0的那個掃描周期里，STL到RETSTL之間的M3確實是上升沿。還有一個要注意的就是STL從ON變到OFF的時候，是有一個OFF狀態的執行，也就是有一個掃描周期，STL到RETSTL之間會進行掃描。
